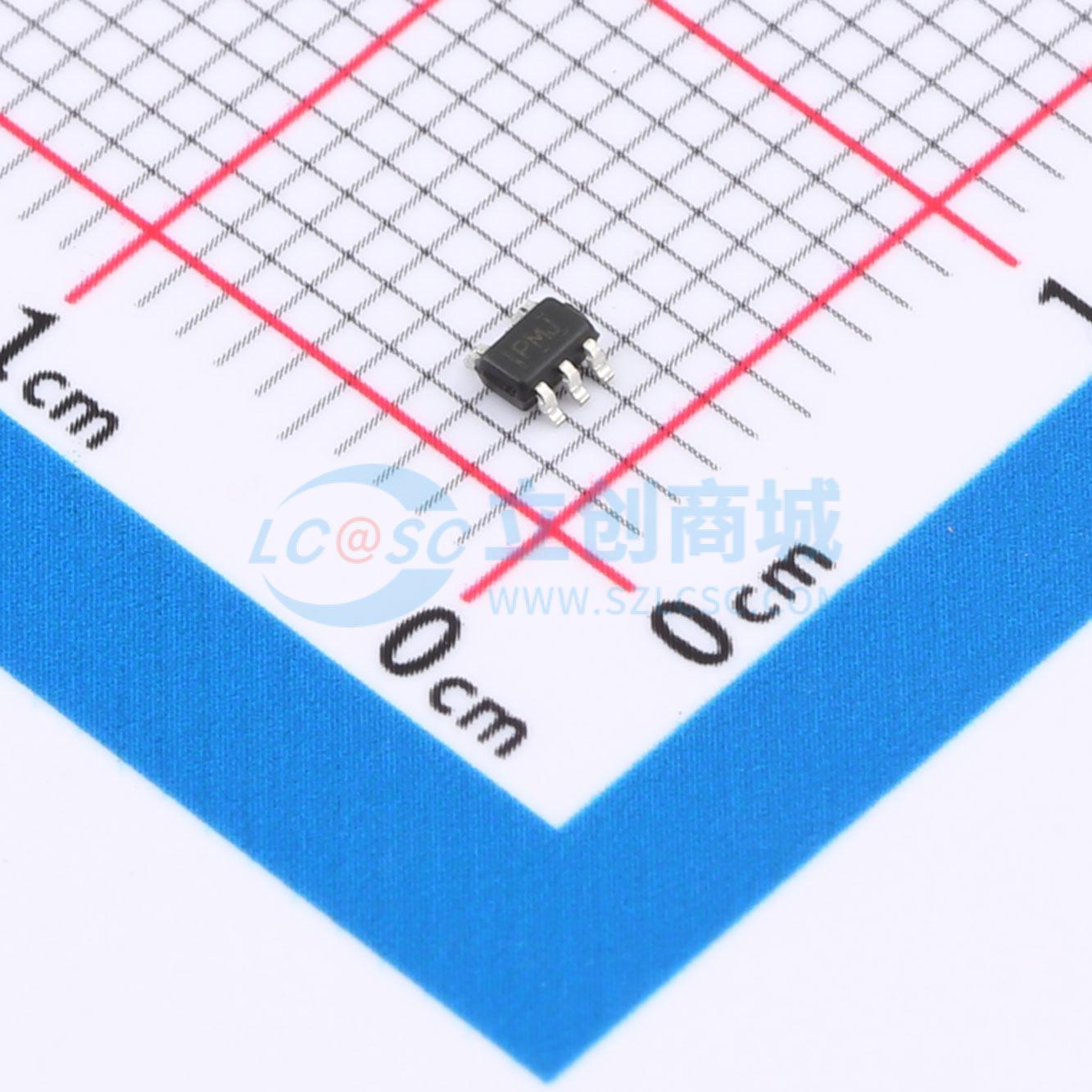

SN74CBTD1G125DCKR实物图
  • SN74CBTD1G125DCKR商品缩略图
  • SN74CBTD1G125DCKR商品缩略图
  • SN74CBTD1G125DCKR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74CBTD1G125DCKR

单FET总线开关，带电平转换

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74CBTD1G125 具有 5V 至 3.3V 电平转换和改进的 ESD 保护的 5V、1:1 (SPST)、单通道总线开关
品牌名称
TI(德州仪器)
商品型号
SN74CBTD1G125DCKR
商品编号
C2674437
商品封装
SC-70-5​
包装方式
编带
商品毛重
0.275克(g)

商品参数

属性参数值
商品目录信号开关/编解码器/多路复用器
类型-
电源极性单电源
工作电压4.5V~5.5V
输入数/输出数1/1
拉电流(IOH)-
属性参数值
工作温度-40℃~+85℃
传播延迟(tpd)0.25ns@5V,50pF
静态电流(Iq)1.5mA
功能特性-
系列74CBT

商品概述

SN74CBTD1G125是单路高速线路开关器件，输出使能输入为高电平时开关禁用，芯片内部集成连接VCC的二极管，可实现输入侧5V信号到输出侧3.3V信号的电平转换

商品特性

  • 两个端口间开关导通电阻为5Ω
  • 控制输入电平与TTL兼容
  • 闩锁性能超过100mA，符合JESD 78 II类标准
  • 静电放电防护符合JESD 22标准
  • 静电放电防护等级：人体模型2000V，机器模型200V
  • 所有未使用的控制输入必须接VCC或GND，才能保证器件正常工作
  • 在快边沿速率、多输出切换、高频率工作场景下，输出可能几乎没有或完全没有电平转换效果
