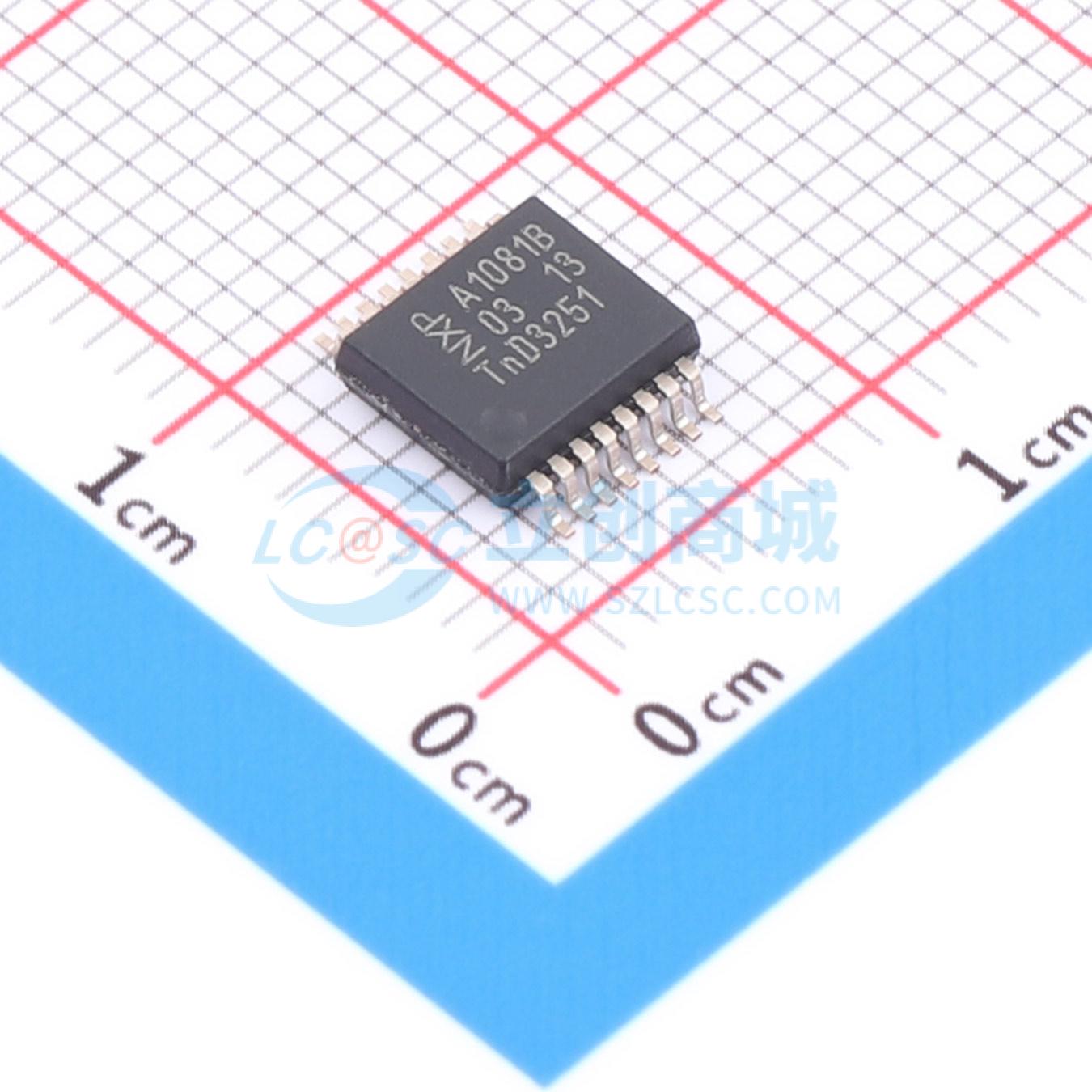

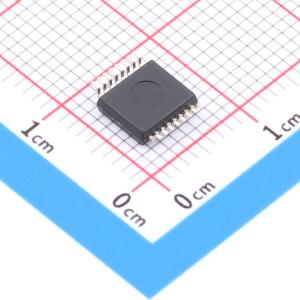

温馨提醒：图片仅供参考，商品以实物为准
TJA1081BTS,118
TJA1081BTS,118
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款FlexRay节点收发器，完全符合FlexRay电气物理层规范V3.0.1。为满足JASPAR特定要求，它实现了“总线驱动器增加电压幅度发射器”功能类。主要用于2.5 Mbit/s至10 Mbit/s的通信系统，在FlexRay网络中的协议控制器和物理总线之间提供了先进的接口。具有增强的低功耗模式，针对永久连接到电池的ECU进行了优化
- 品牌名称
- NXP(恩智浦)
- 商品型号
- TJA1081BTS,118
- 商品编号
- C2674405
- 商品封装
- SSOP-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | -40℃~+150℃ |
商品概述
TJA1081B是一款FlexRay节点收发器，完全符合FlexRay电气物理层规范V3.0.1。为满足JASPAR特定要求，它实现了“总线驱动器增加电压幅度发射器”功能类别。它主要用于2.5 Mbit/s至10 Mbit/s的通信系统，在FlexRay网络中的协议控制器和物理总线之间提供先进的接口。 TJA1081B具有增强的低功耗模式，针对永久连接到电池的电子控制单元（ECU）进行了优化。 TJA1081B为网络提供差分发送能力，为FlexRay控制器提供差分接收能力。它具有出色的电磁兼容性（EMC）性能以及有效的静电放电（ESD）保护。 TJA1081B使用专用的错误和状态信息以及内部电压和温度监测来主动监控系统性能。 TJA1081B支持TJA1080A中使用的模式控制，并且在功能和引脚布局上与TJA1081完全兼容。
商品特性
- 针对时间触发通信系统进行优化
- 符合FlexRay电气物理层规范V3.0.1
- 满足“总线驱动器增加电压幅度发射器”功能类别中所述的JASPAR要求
- 符合AEC - Q100汽车产品认证
- 数据传输速率为2.5 Mbit/s至10 Mbit/s
- 在400 mV差分输入电压下支持60 ns的最小位时间
- 极低的电磁辐射（EME），支持非屏蔽电缆，符合最新行业标准
- 具有宽共模范围的差分接收器，具备高电磁抗扰度（EMI），符合最新行业标准
- 自动I/O电平适配主机控制器电源电压V₁₀
- 可用于14 V、24 V和48 V供电系统
- 即时发射器关闭接口（通过BGE引脚）
- VBAT、VCC和V₁₀独立的电源斜坡上升
- 低功耗管理
- 低功耗管理包括禁止开关
- 睡眠和待机模式下电流极低
- VBAT工作范围：4.75 V至60 V
- 无间隙规范
- 本地和远程唤醒
- 支持通过专用数据帧进行远程唤醒
- 唤醒源识别
- 诊断（检测和信号）
- 增强的VBAT、VCC和V₁₀电源监控
- 过温检测
- 总线线路短路检测
- VBAT上电标志（首次电池连接和冷启动）
- TXEN引脚钳位诊断
- BGE状态反馈
- 保护
- 根据IEC61000 - 4 - 2和HBM标准，总线引脚可承受±6 kV ESD脉冲保护
- 根据IEC61000 - 4 - 2标准，VBAT和WAKE引脚可承受±6 kV ESD脉冲保护
- 总线引脚可承受汽车环境中的瞬态干扰（根据ISO 7637 C类标准）
- 总线引脚对电池电压（14 V、24 V和48 V）和地短路保护
- 当VBAT、VCC或V₁₀引脚出现欠压时，具备故障静默特性
- 收发器未供电时，总线线路呈无源状态
- 收发器未供电时，数字输入引脚不会向V₁₀或VCC产生反向电流
- 根据FlexRay电气物理层规范的功能类别
- 总线驱动器电压调节器控制
- 总线驱动器 - 总线监护器接口
- 总线驱动器逻辑电平适配
- 总线驱动器远程唤醒
- 总线驱动器增加电压幅度发射器（JASPAR）
