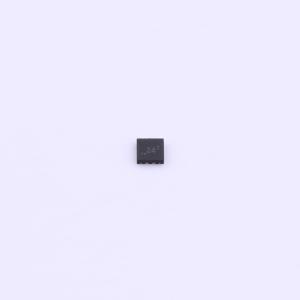

TUSB214QRWBRQ1
具有BC1.2CDP的TUSB214-Q1 USB2.0高速信号调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TUSB214-Q1是一款USB高速(HS)信号调节器，专为补偿传输通道中的ISI信号损失而设计。与USB2.0、OTG2.0和BC1.2兼容。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB214QRWBRQ1
- 商品编号
- C2674382
- 商品封装
- X2-QFN-12(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | USB | |
| 数据速率 | 480Mbps | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 30mA | |
| 静态电流 | 22mA |
商品概述
TUSB214-Q1 是一款USB 高速(HS) 信号调节器，专为补偿传输通道中的ISI 信号损失而设计。 TUSB214-Q1 采用了对USB 低速(LS) 和全速(FS) 信号无感知的设计，该设计正在申请专利。LS 和FS 信号特征不受TUSB214-Q1 的影响，但该器件会对HS 信号进行补偿。 借助可编程信号交流升压和直流升压，可精调器件性能，从而优化连接器上的高速信号。这有助于通过USB 高速电气合规性测试。 此外，TUSB214-Q1 符合USB On-The-Go (OTG) 和电池充电(BC) 协议。TUSB214-Q1 配有BC1.2 充电下行端口(CDP) 控制器，可用于USB 主机或集线器不支持此类协议的应用。
商品特性
- 器件温度等级2 级：环境工作温度范围为 -40°C 至 105°C
- 器件HBM 分类等级H1C
- 器件CDM 分类等级C3
- 与USB 2.0、OTG 2.0 和BC 1.2 兼容
- 引脚搭接或可通过 I²C 进行配置
- BC1.2 充电下行端口(CDP) 控制器
- 支持LS、FS 和HS 信号传输
- 超低USB 断开和关断功耗
- 在高损耗应用中通过菊花链设备实现可选信号增益
- D1P/M 和D2P/M 可互换且主机/设备不可知
- 支持长达5 米的通道前或2 米的通道后电缆长度
- 通过外部下拉电阻器实现四种可选交流升压设置直流升压与交流升压，可实现最佳信号完整性
应用领域
- 汽车信息娱乐系统
- 笔记本电脑
- 台式机
- 扩展坞
- 平板电脑
- 手机
- 有源电缆、电缆扩展器
- 背板电视
