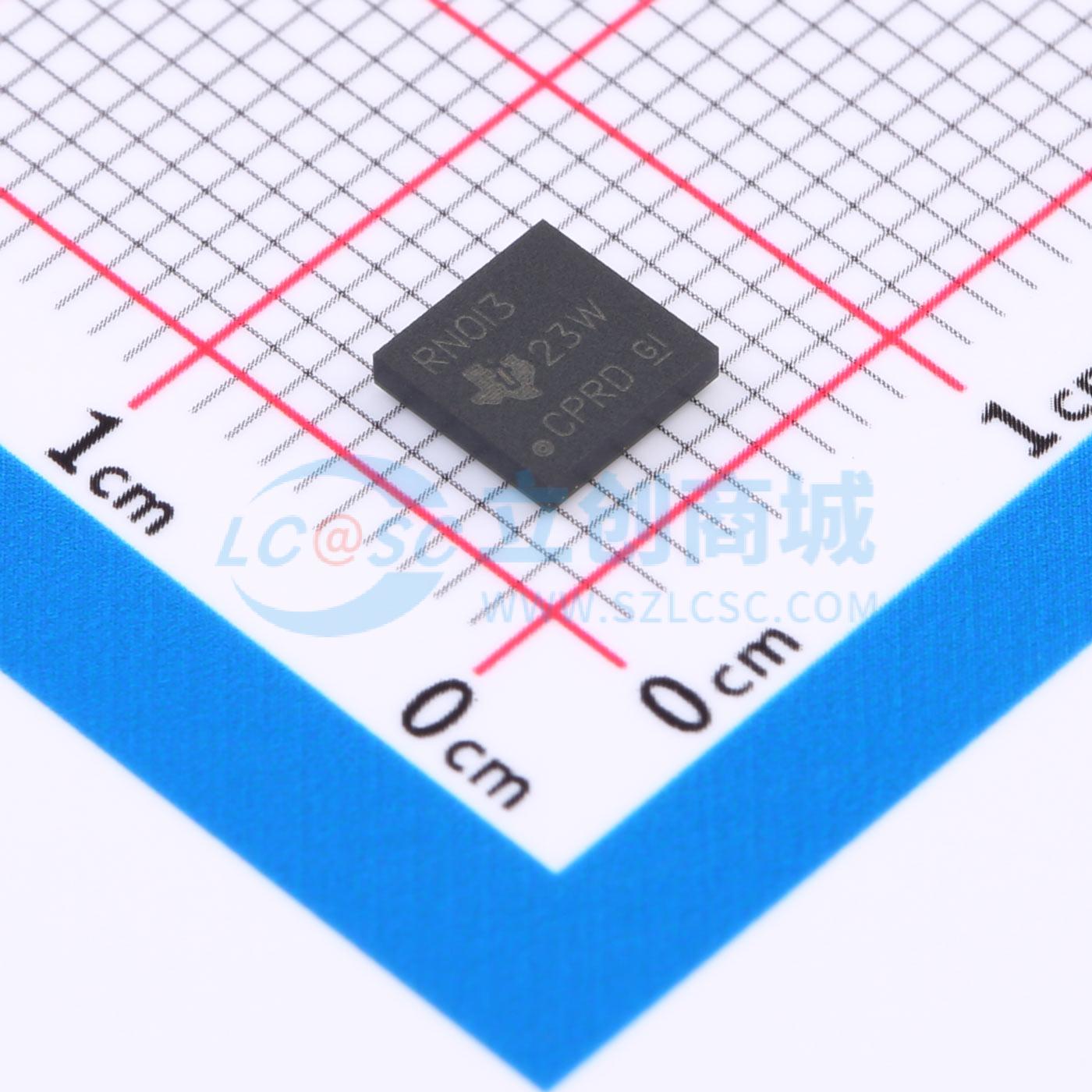

温馨提醒：图片仅供参考，商品以实物为准
TCA5013ZAHR
TCA5013支持1张用户卡和3张SAM卡的多功能智能卡接口IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TCA5013是一款用于销售点(POS)终端的智能卡接口IC，支持EMV4.3、ISO7816-3和ISO7816-10标准。它能够实现POS终端与这些标准兼容卡的连接，并支持1张用户卡和最多3张安全访问模块(SAM)卡。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCA5013ZAHR
- 商品编号
- C2674400
- 商品封装
- NFBGA-48(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 300uA |
商品概述
TCA5013 是专门用于销售点(POS) 终端的智能卡接口IC。此器件可实现POS 终端与EMV4.3、ISO7816-3和ISO7816-10 标准兼容卡的连接。除1 张用户卡之外，它最多还支持3 张安全访问模块(SAM) 卡。器件由单电源供电并为所有卡提供电压。器件由标准I²C 接口控制并且能够按照EMV4.3 和ISO7816-3 标准激活和取消激活卡。此外，该器件还支持ISO7816-10 同步卡。其所具有的4 字节FIFO 能够存储ISO7816-10类型1 卡中的ATR（复位应答）序列。可将同步卡（ISO7816-10 类型1 和类型2）设置为自动激活或手动激活。该器件具有多种节能模式，还支持通过“时钟停止”程序或根据ISO7816 - 3 标准将时钟频率降至最低许可等级来实现智能卡自身的节能功能。TCA5013中连接智能卡的所有引脚都具有IEC 61000-4-2 8kV接触放电保护。这使得系统无需借助外部ESD 器件即能够抵抗磁场中的ESD。它采用5mm×5mm 球状引脚栅格阵列(BGA) 封装。器件的引脚分配使所有IO引脚均由其它引脚安全包围。这样可防止在器件工作期间探测安全引脚。
商品特性
- 运行电源电压范围为2.7V 至5.5V
- 支持EMV 4.3、ISO7816-3 和ISO7816-10 标准
- 支持1 张用户卡和3 张安全访问模块卡
- 所有智能卡接口引脚上均具有IEC61000-4-2 8kV接触放电ESD 保护
- 低功耗模式可在不使用时（关断模式下）节能
- 可在出现短路、卡片拔出、过热或电源故障时自动使卡取消激活
- 集成式直流/直流升压转换器可在所有卡接口上生成5V 和3V 的VCC
- 自动生成卡时钟以同步卡激活
- 通过4 字节FIFO 存储ISO7816-10 类型1 卡的ATR
- 所有智能卡的IO 和时钟线均可编程设定上升/下降时间控制
- 输入时钟频率高达26MHz
- 防篡改封装设计
应用领域
- 高端销售点(POS) 终端
- 支持多张安全访问卡的EPOS 系统
