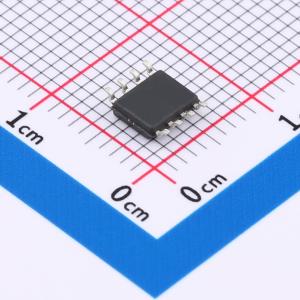

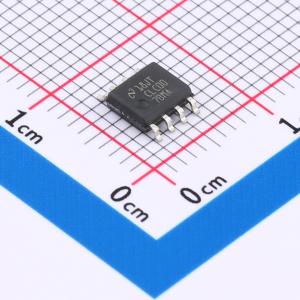

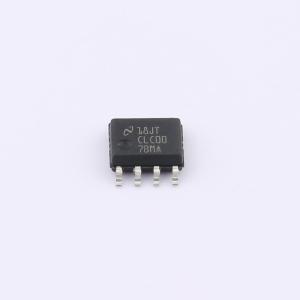

温馨提醒：图片仅供参考，商品以实物为准

CLC007BMX/NOPB

CLC007 串行数字电缆驱动器，带双互补输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 单片高速电缆驱动器，设计用于SMPTE259M串行数字视频数据传输标准。CLC007驱动75Ω传输线（如Belden8281或等效产品），数据速率高达400Mbps。
品牌名称: TI(德州仪器)
商品型号: CLC007BMX/NOPB
商品编号: C2671578
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.78克(g)

商品参数

商品概述

CLC007是一款单片高速电缆驱动器，设计用于SMPTE 259M串行数字视频数据传输标准，可驱动75Ω传输线路，支持最高400Mbps的数据速率。受控的输出上升下降时间可将转换引起的抖动降至最低，典型值为750ps。输出电压摆幅典型值为1.65V，由精度高、低漂移的内部带隙基准设定，可为背匹配端接的75Ω电缆提供800mV摆幅。其AB类输出级功耗更低，所有输出端接时功耗为195mW，不需要外部偏置电阻。差分输入可接受范围宽广的数字信号，范围从200mVp-p到ECL电平，满足规定的共模限制要求，是通用高速数字驱动器，适用于数字应用。CLC007采用单+5V或-5.2V供电，封装为8引脚SOIC封装。器件内置有限的ESD保护，存储或操作过程中可将引脚短接在一起或将器件放置在导电泡沫中，防止MOS栅极发生静电损坏。印制电路板布局会影响器件性能，遵循相关设计指南可获得满意的器件性能。

商品特性

不需要外部下拉电阻
具备差分输入和输出
低功耗
支持单+5V或-5.2V供电
可在多数应用中替换GS9007
上升下降时间为650ps
支持最高400Mbps的数据速率
拥有2组互补输出
支持200mV差分输入
剩余抖动低，为25pspp
输入直流共模电压范围为正电源下方0.8V至2.5V
采用高阻抗射极跟随器缓冲差分输入，也可支持单端信号输入
AB类输出级不需要偏置或下拉电阻，外部元件数量少
输出可采用直流耦合或交流耦合连接负载
带隙电压基准设定输出电平，正确端接时兼容F100K和10K ECL
推荐使用接地层或电源/接地层叠设计获得性能
电源旁路采用0.01μF单片陶瓷电容器与6.8μF钽电解电容器并联，电容器需放置在距离器件电源引脚不超过2.5mm的位置
需要为输入、电源旁路电容、输出负载提供短的对称接地返回路径

应用领域

数字路由器和分配放大器
数字传输线同轴电缆驱动
双绞线驱动
数字分配放大器
兼容SMPTE、Sonet/SDH和ATM的驱动
缓冲应用
通用高速数字驱动场景

	属性	参数值
	商品目录	视频接口芯片
	类型	驱动器
	数据接口	-
	数据速率	400Mbps

	属性	参数值
	工作电压	4.5V~5.5V
	工作温度	-40℃~+85℃
	功能特性	-
