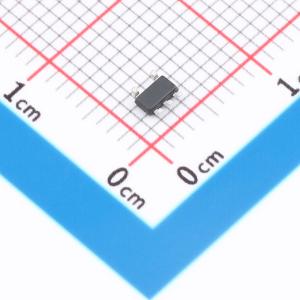

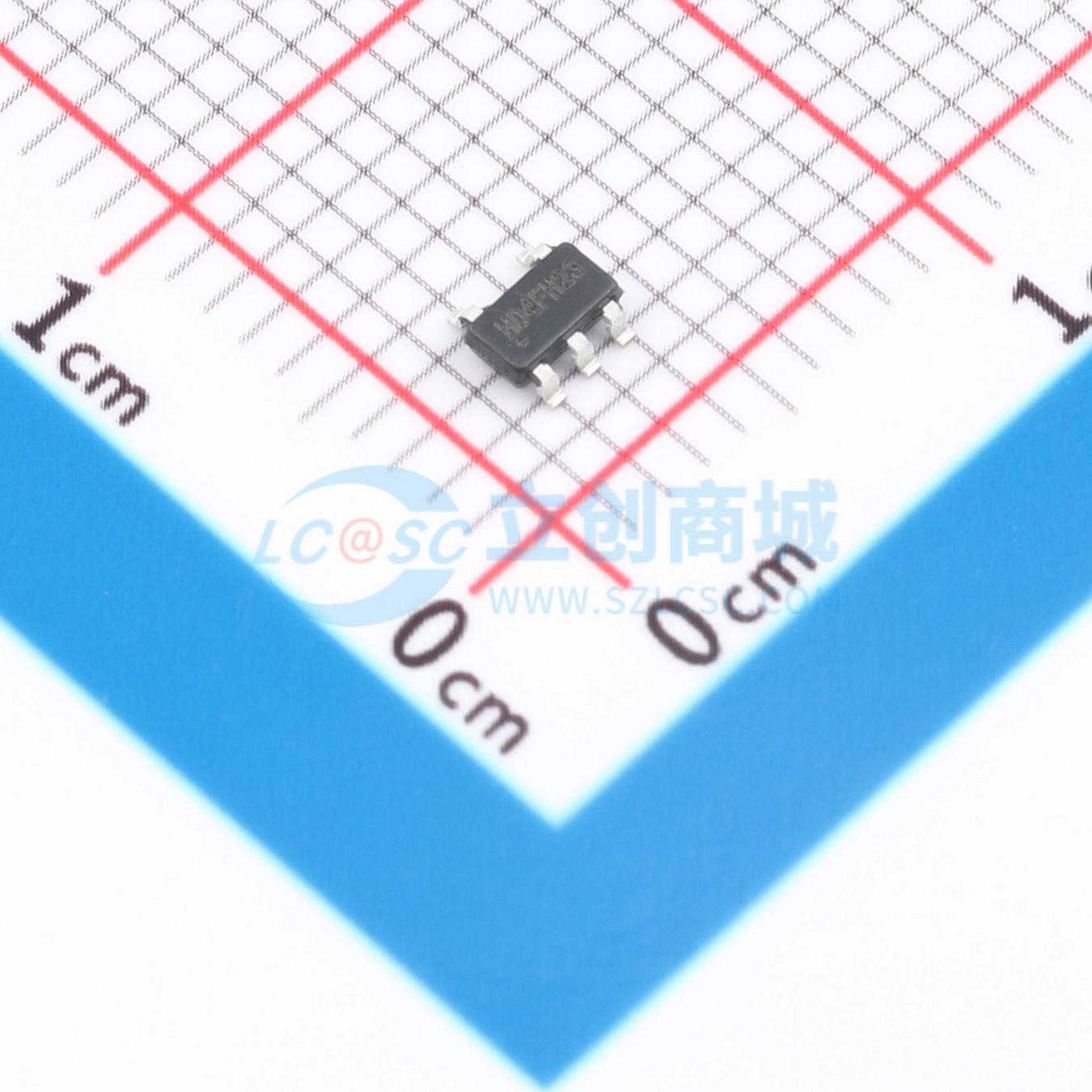

温馨提醒：图片仅供参考，商品以实物为准
XR33180ESBTR
3V至5.5V，52Mbps，TSOT23 RS-485/RS-422接收器，带有±15kV ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能的RS-485/RS-422接收器，支持3V至5.5V供电电压，最大数据速率为52Mbps，具有增强的静电放电(ESD)保护。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XR33180ESBTR
- 商品编号
- C2671503
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 52Mbps | |
| 节点数 | 128 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 5mA |
商品概述
XR33180、XR33181、XR33183和XR33184是高性能RS - 485/RS - 422接收器，旨在满足当今高性能串行通信应用中不断增长的系统需求。 该接收器包含增强型故障保护电路，当接收器输入处于开路、短路或无驱动状态时，可确保接收器输出为逻辑高电平。XR33180/81/83/84（XR3318x）接收器输入阻抗至少为48kΩ（1/4单位负载），允许总线上连接超过128个设备。总线引脚具备ESD保护，符合IEC61000 4级标准（±15kV）。 这是一款宽电源电压（3.0V至5.5V）器件，最高数据速率可达52Mbps，采用非常小巧的5引脚和6引脚TSOT23封装，使其成为对空间要求较高的高速点对点RS - 485应用的理想独立接收器。 XR3318x提供多种引脚排列选项，可在不同应用中实现性能最大化，同时保持最少的引脚数量。XR33180采用5引脚TSOT23封装，接收器始终处于使能状态。XR33181采用6引脚TSOT23封装，提供一个高电平有效接收器使能引脚，而XR33183引脚排列相同，但使能引脚为低电平有效。XR33184采用6引脚TSOT23封装，带有一个I/O逻辑电源引脚，便于与使用不同电源电压的MCU或FPGA接口。VL电源引脚使XR33184能够与使用1.65V至VCC电源的其他设备接口。 所有XR3318x选项的最高数据速率可达52Mbps，具有出色的传播延迟和偏斜特性，使其成为时钟扇出或时钟分配系统的理想选择。
商品特性
- 最高52Mbps数据速率
- 3.0V至5.5V宽电源电压工作范围
- RS - 485总线引脚具备强大的静电放电（ESD）保护
- ±15kV人体模型
- ±15kV IEC61000 - 4 - 2空气放电
- ±8kV IEC61000 - 4 - 2接触放电
- 增强型接收器故障保护，适用于开路、短路或已端接但空闲的数据线
- -40℃至125℃环境工作温度范围
- 无铅（RoHS 6）TSOT23 - 5和TSOT23 - 6封装
- 绝对最少引脚数量选项，XR33180（5引脚TSOT23）
- 三态RO选项，XR33181和XR33183
- 可调I/O电源选项，便于与低电压逻辑接口，XR3318
应用领域
- 时钟分配
- 机器人控制空间受限系统
- 安防摄像头网络
- 工业和过程控制设备
