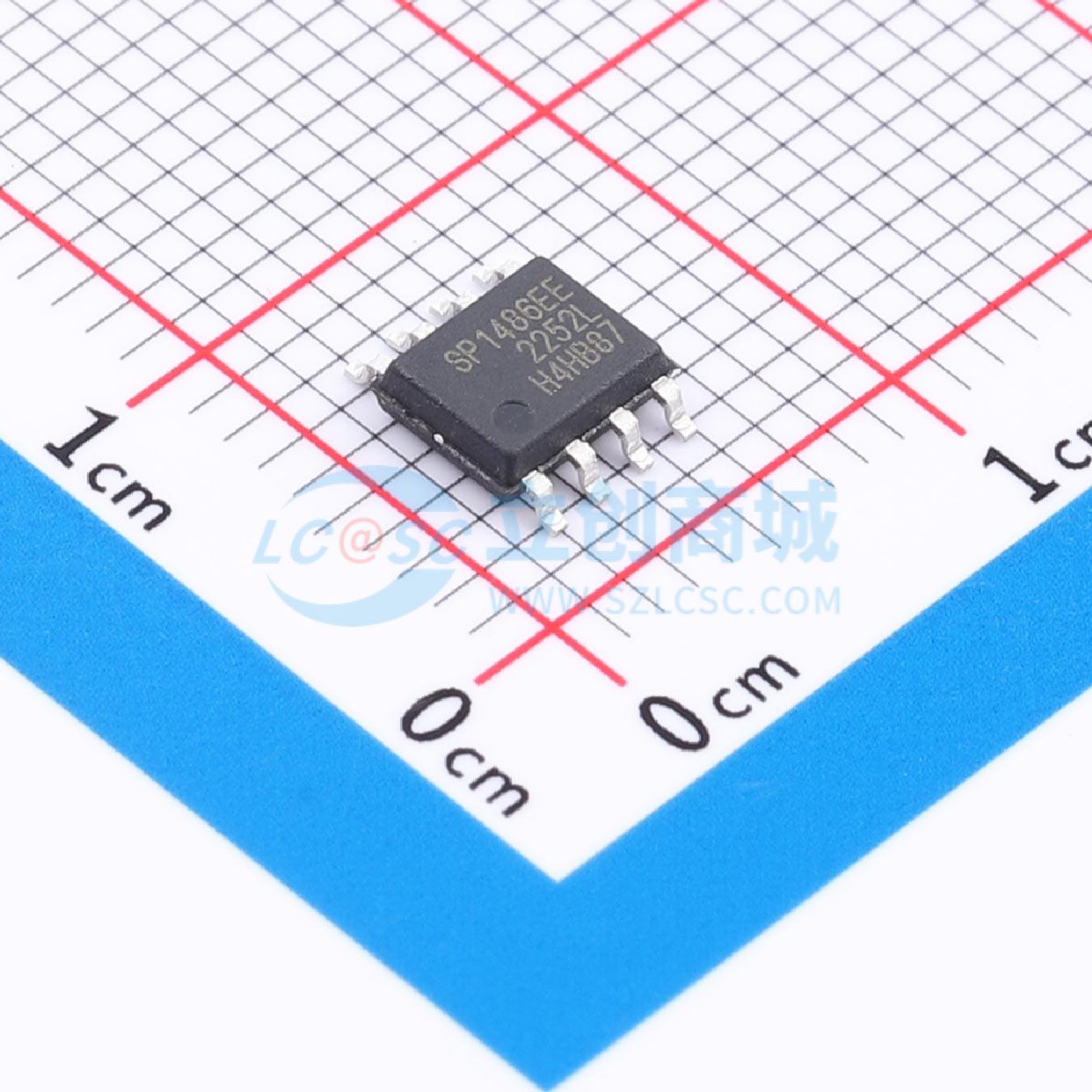

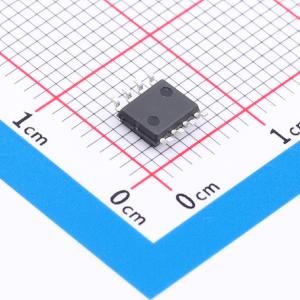

SP1486EEN-L/TR
SP1486E +5V, 20Mbps PROFIBUS RS485/RS422 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP1486E 是一款适用于PROFIBUS应用的高速半双工差分线收发器。每个设备包含一个差分驱动器和一个差分接收器。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP1486EEN-L/TR
- 商品编号
- C2671865
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 20Mbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
SP1486E 是一款适用于多点总线传输线上高速双向通信的半双工差分线路收发器。每个设备包含一个差分驱动器和一个差分接收器。该设备符合 TIA/EIA-485 和 TIA/EIA-422 标准，并且满足 PROFIBUS 应用中更高的驱动能力和更严格的偏斜要求。所有型号均提供无铅和 RoHS 兼容封装。
PROFIBUS 广泛应用于工业控制和自动化应用中，而 SP1486E 专为在恶劣工作条件下使用而设计。接收器特别设计为在输入未驱动或短路时故障保护到逻辑高输出状态。所有 RS485 总线引脚都受到高达 ±15kV（空气间隙和人体模型）和高达 ±8kV 接触放电（IEC 1000-4-2）的严重 ESD 事件保护。驱动器通过内部电流限制和热过载关断来防止由总线争用或输出短路引起的过流。设备的工作温度范围为工业级（-40 至 +85℃）。接收器具有极高的输入阻抗，仅对共享总线施加标准负载的 1/8。最多可以有 256 个收发器共存，同时保持完整的信号裕度。
所有设备均可从单个 5.0V 电源供电，并且静态功耗极低。驱动器和接收器可以独立启用和禁用，如果两者都被禁用，设备将进入低功耗关断模式。禁用模块的总线引脚输出处于高阻态。在整个共模电压范围（-7 至 +12V）内，高阻态驱动器输出得以维持。
应用领域
- 高速RS485通信
- 工业过程控制
- PROFIBUS应用
