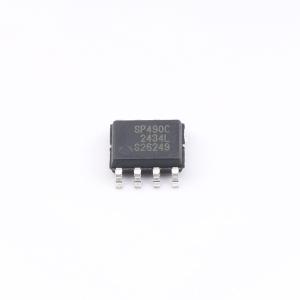

SP490CN-L/TR

SP490是一款低功耗差分线路驱动器/接收器，符合RS - 485和RS - 422标准，数据速率高达5Mbps。SP491与SP490基本相同，但增加了驱动器和接收器三态使能线。两款产品在较宽的共模范围内均具有±200mV的接收器输入灵敏度。SP490采用8引脚NSOIC封装，适用于商业温度范围。SP491采用14引脚NSOIC封装，适用于商业和工业温度范围。 SP490和SP491是全双工差分收发器，满足RS - 485和RS - 422的要求。两款产品均采用MaxLinear专有的BiCMOS工艺制造，与旧的双极型设计相比，功耗大幅降低。 RS - 485标准非常适合多点应用或长距离接口。RS - 485允许最多32个驱动器和32个接收器连接到数据总线，使其成为多点应用的理想选择。由于电缆长度可达4000英尺，RS - 485收发器具备较宽（-7V至12V）的共模范围，以适应接地电位差。由于RS - 485是差分接口，数据几乎不受传输线噪声的影响。 SP490和SP491的驱动器均具有差分输出。无负载时，典型电压输出摆幅为0V至+5V。在差分输出端接54Ω的最坏负载情况下，驱动器可维持大于1.5V的电压电平。 SP491的驱动器有一个高电平有效的驱动器使能控制线。SP491的DE（4引脚）为逻辑高电平时，将使能差分驱动器输出。SP491的DE（4引脚）为逻辑低电平时，驱动器输出将呈三态。SP490没有驱动器使能功能。 SP490和SP491的接收器均具有差分输入，输入灵敏度低至±200mV。接收器的输入阻抗典型值为15kΩ（最小值为12kΩ）。-7V至12V的宽共模范围允许系统之间存在较大的接地电位差。SP490和SP491的接收器均具备故障保护功能。故障保护功能确保当输入未连接时，接收器输出将处于高电平状态。 SP491的接收器有一个低电平有效的接收器使能控制线。SP491的REB（3引脚）为逻辑低电平时，将使能差分接收器。SP491的REB（3引脚）为逻辑高电平时，接收器将呈三态。

• 仅需5V供电
• 低功耗BiCMOS
• 驱动器/接收器使能（SP491）
• RS - 485和RS - 422驱动器/接收器
• 引脚与LTC490和SN75179兼容（SP490）
• 引脚与LTC491和SN75180兼容（SP491）
