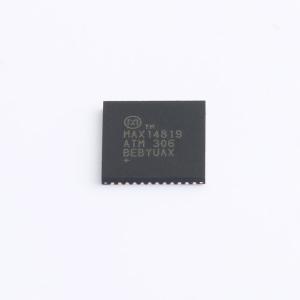

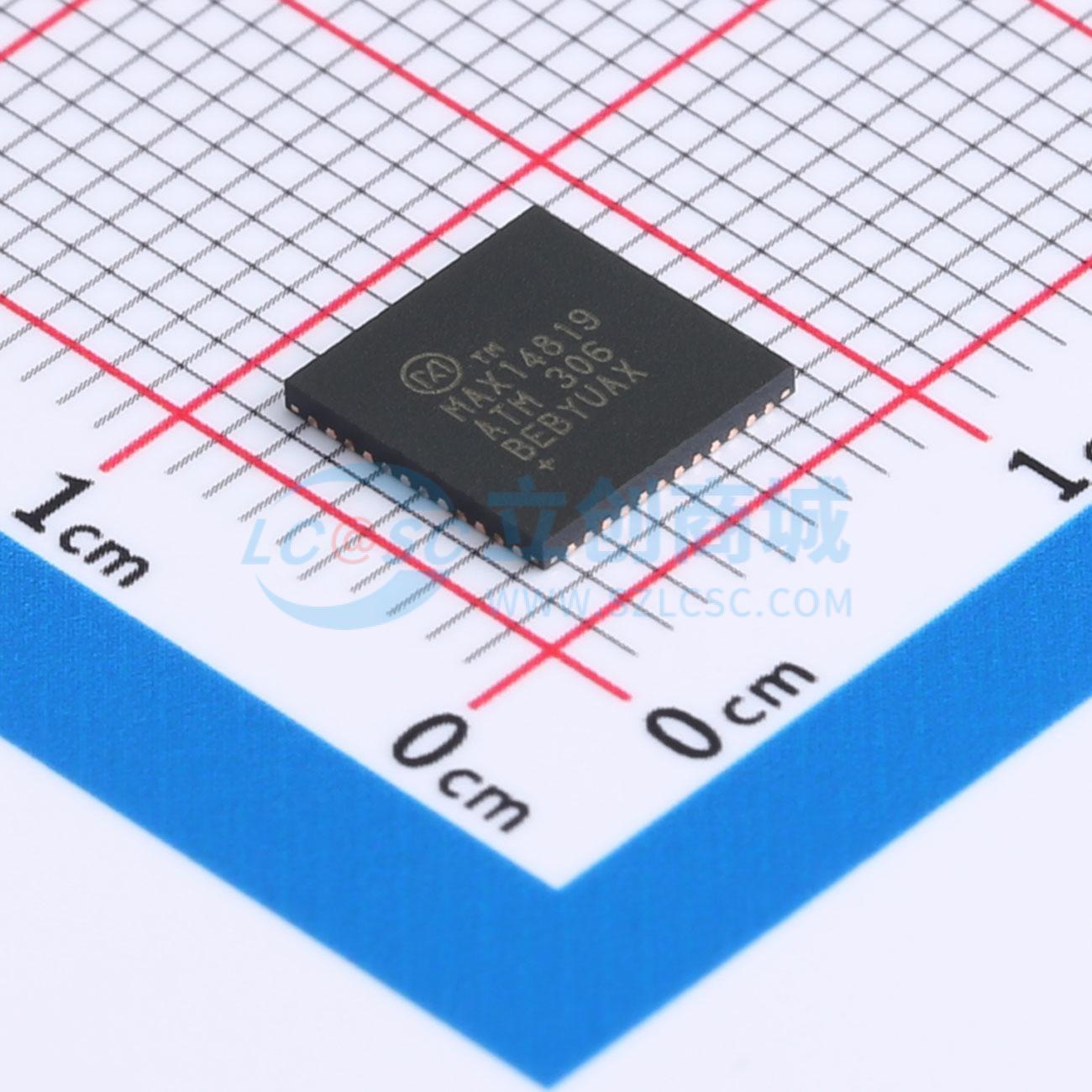

MAX14819ATM+T

双通道IO-Link主收发器带集成帧处理器和L+电源控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道IO-Link主机收发器，集成成帧器和L+电源控制器,超低功耗、高鲁棒性、双通道IO-Link主机收发器，集成成帧器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14819ATM+T
商品编号: C2672572

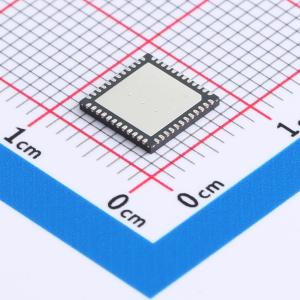

商品封装: TQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MAX14819/MAX14819A 是一款低功耗、双通道 IO-Link 主站收发器，集成传感器/执行器电源控制器，完全符合最新的 IO-Link 和二进制输入标准及测试规范，包括 IEC 61131-2、IEC 61131-9 SDCI 和 IO-Link 1.1.3。该主站收发器还包含两个辅助数字输入（DI_）通道。 MAX14819/MAX14819A 可配置为与外部 UART 配合使用，或使用 IC 上的集成成帧器。为方便微控制器的选择，主站收发器配备了带有 UART 和 FIFO 的帧处理器。这些设计旨在简化对所有 IO-Link M 序列帧类型的时间关键控制。MAX14819/MAX14819A 还具备自主循环定时器，减少了对精确控制器定时的需求。集成的建立通信序列器也简化了唤醒管理。使用帧处理器时，MAX14819A 上的设备消息响应延迟可以禁用，并且 MAX14819A 比 MAX14819 具有更高的 L+ 阈值。与 MAX14819 相比，MAX14819A 接收器还增强了高频信号隔离能力。 MAX14819/MAX14819A 集成了两个低功耗传感器电源控制器，具有先进的限流、反向电流阻断和反极性保护功能，可实现低功耗的稳健解决方案。 MAX14819/MAX14819A 采用 48 引脚（7mm×7mm）TQFN 封装，工作温度范围为扩展的 -40℃ 至 +125℃。

商品特性

1Ω（典型值）驱动器导通电阻
2 通道总电源电流 1.9mA（典型值）
具有 15mV 检测电压的限流器
集成 IO-Link 成帧器，无需外部 UART
集成循环定时器，使微控制器无需处理时间关键任务
高可配置性和集成度减少了产品型号
两个辅助 1 型/3 型数字输入
支持 NPN 传感器
双 24V 传感器电源控制器包括：
- 大电容负载充电能力
- 2A 及更高负载电流
集成保护功能，实现稳健系统
- 所有接口引脚的反极性保护
- 所有接口引脚的过压容限
- C/Q 和 DI 完全符合 IEC 61131-2
- C/Q 符合 IO-Link 1.1.3
- L+ 和 C/Q 上的反向电流阻断
- 65V 绝对最大额定值，便于 TVS 灵活应用
- 毛刺滤波器，提高突发抗扰能力
- -40℃ 至 +125℃ 工作温度范围

应用领域

IO-Link 主站系统
IO-Link 网关
低功耗架构

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	ADC/DAC-专用型
	通道数	2
	工作电压	9V~36V
	接口类型	SPI；UART

	属性	参数值
	工作温度	-40℃~+125℃
	数据速率	20MHz
	静态电流	750uA
