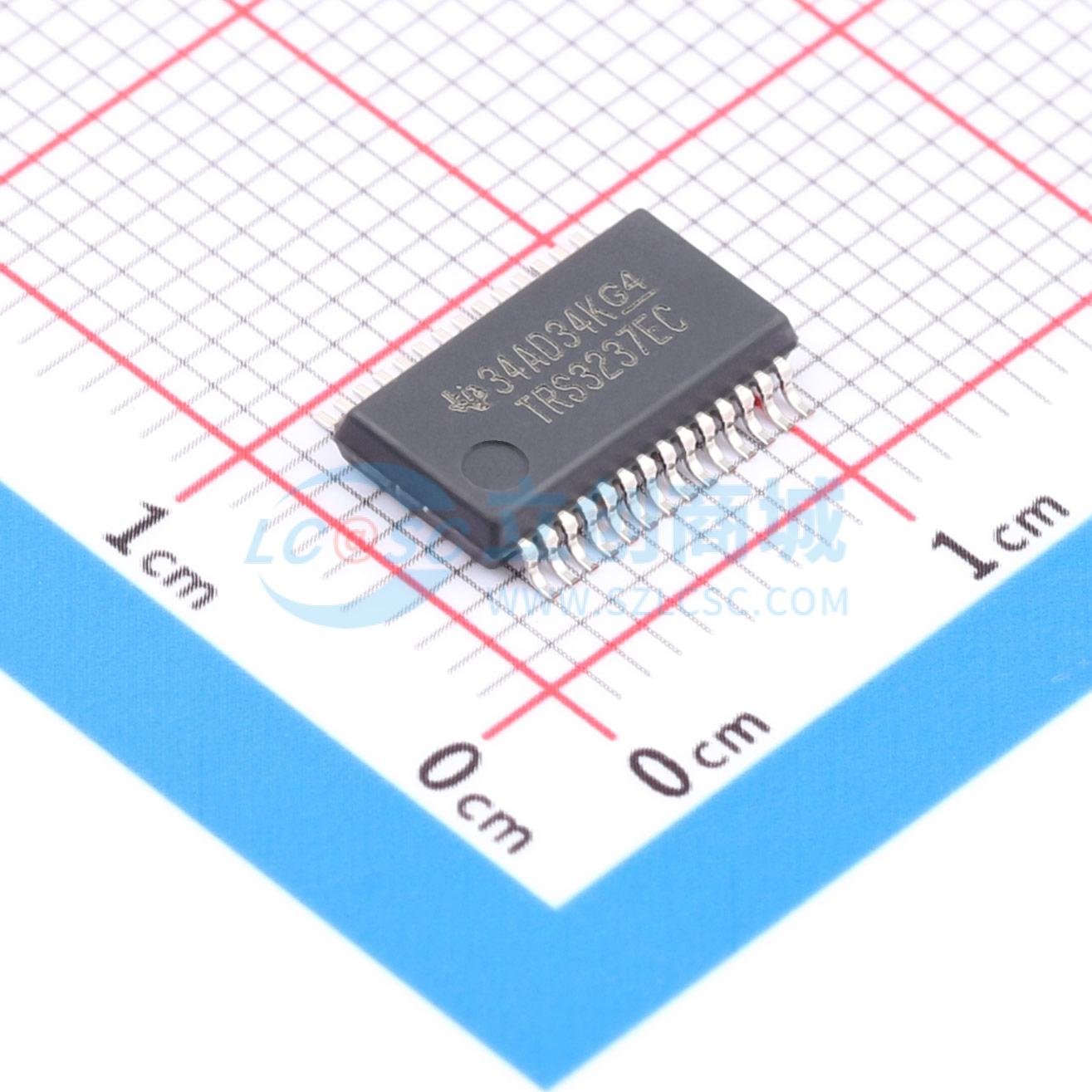

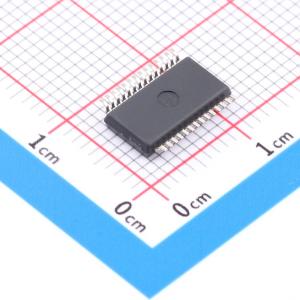

TRS3237ECDBR

TRS3237E由五个线路驱动器、三个线路接收器和一个双电荷泵电路组成，引脚到引脚（串口连接引脚，包括GND）具备±15 kV ESD保护。该器件符合TIA/EIA - 232 - F要求，为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许其采用3 V至5.5 V单电源供电。在正常工作模式（MBAUD = GND）下，该器件的数据信号传输速率为250 kbit/s；当MBAUD = VCC时，传输速率为1 Mbit/s。驱动器输出压摆率最大为30 V/μs。 当器件处于关断模式（SHDN = GND）时，TRS3237E的发送器禁用，输出被强制进入高阻态，电源电流降至小于1 μA。此外，在关断期间，片上电荷泵禁用；V +降至VCC，V -升至接近GND。通过将使能（EN）置高，接收器输出也可置于高阻态。无论EN和SHDN状态如何，ROUT1B始终保持有效。 TRS3237EC的工作温度范围为0℃至70℃。TRS3237EI的工作温度范围为 - 40℃至85℃。

• 满足或超越TIA/EIA - 232 - F和ITU v.28标准要求
• 采用3 V至5.5 V VCC电源供电
• 工作速率范围为250 kbit/s至1 Mbit/s
• 典型待机电流低至1 μA
• 外部电容：4×0.1 μF
• 采用3.3 V电源时可接受5 V逻辑输入
• 设计上可与行业标准'3237E器件互换
• 闩锁性能超过JESD 78 II类标准的100 mA
• RS - 232 I/O引脚ESD保护：±15 kV（人体模型，HBM）；±8 kV（IEC61000 - 4 - 2，接触放电）；±15 kV（IEC61000 - 4 - 2，空气间隙放电）

• 电池供电、手持和便携式设备
• 个人数字助理（PDA）和掌上电脑
• 笔记本电脑、超极本和膝上型电脑
• 数码相机
• 移动电话和无线设备
