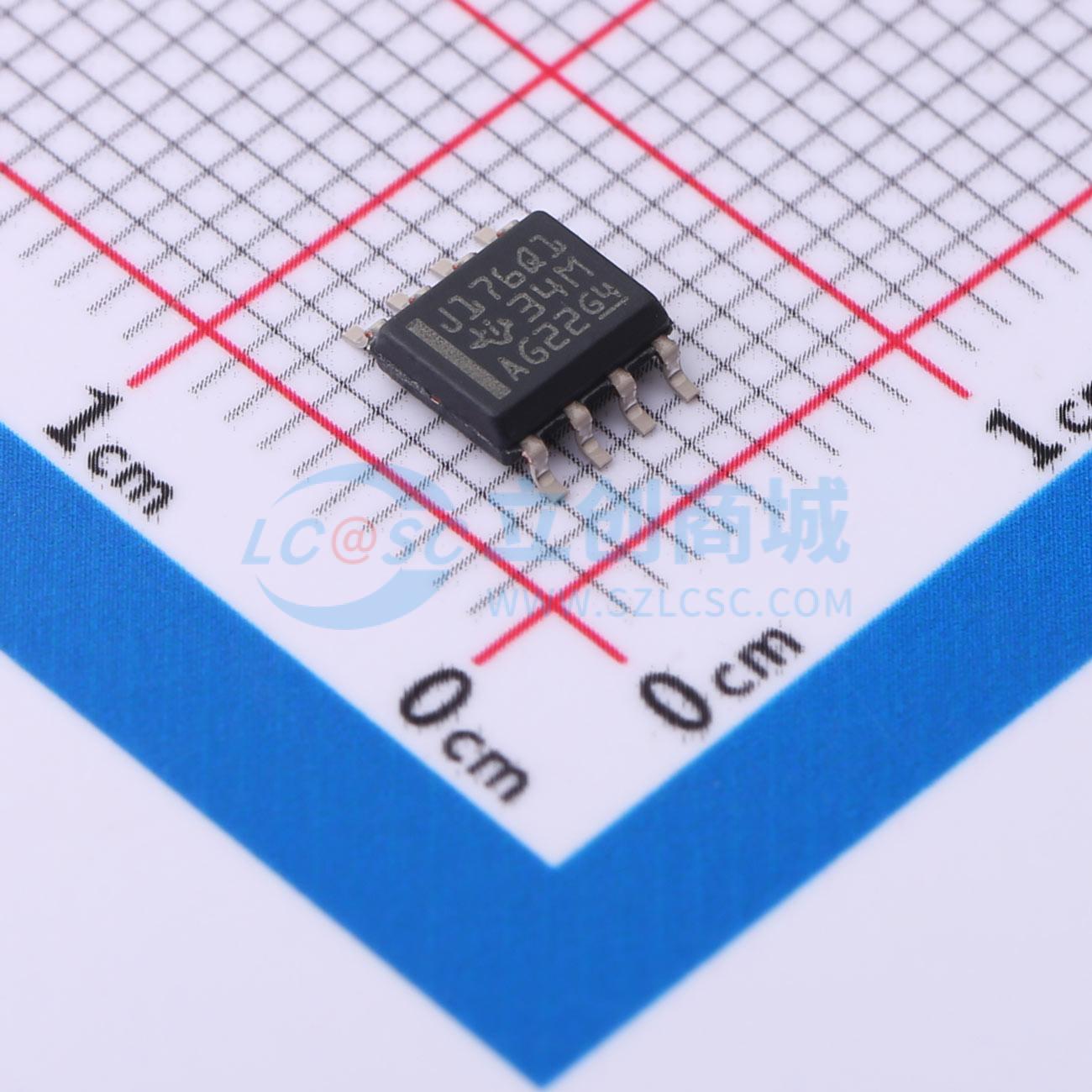

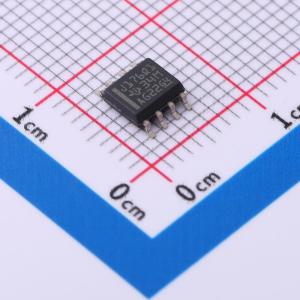

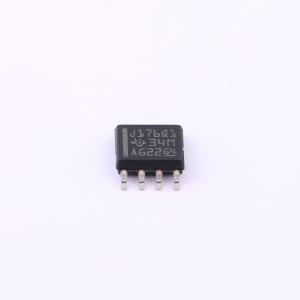

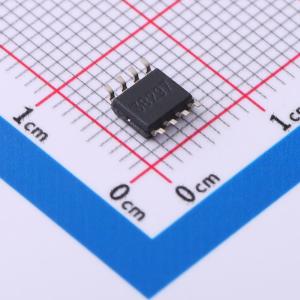

SN65LBC176QDRG4Q1
SN65LBC176-Q1差分总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SN65LBC176-Q1差分总线收发器是单片集成电路，旨在实现多点总线传输线路上的双向数据通信。它专为平衡传输线路而设计，符合ANSI标准RS-485和ISO 8482:1987(E)的要求。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LBC176QDRG4Q1
- 商品编号
- C2672588
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.408364克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 250uA |
商品概述
SN65LBC176 差分总线收发器是单片集成电路，旨在实现多点总线传输线路上的双向数据通信。它专为平衡传输线路而设计，符合 ANSI 标准 RS - 485 和 ISO8482:1987(E)。 SN65LBC176 将一个三态差分线路驱动器和一个差分输入线路接收器组合在一起，这两个器件由一个 5V 单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，它们可以在外部连接在一起以用作方向控制。驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出 (I/O) 总线端口，该端口用于在禁用驱动器或 VCC = 0 时为总线提供最小负载。该端口具有较宽的正负共模电压范围，使得该器件适用于合用线应用。可以通过禁用驱动器和接收器来实现超低的器件待机电源电流。
商品特性
- 符合汽车应用要求
- 双向收发器符合或超出 ANSI 标准 RS - 485 和 ISO8482:1987(E) 的要求
- 高速低功耗 LinBiCMOS 电路
- 专为在串行和并行应用中实现高速运行而设计
- 低偏斜
- 适用于嘈杂环境中的长距离总线线路上的多点传输
- 超低禁用电源电流要求：200μA（最大值）
- 宽正负输入/输出总线电压范围
- 驱动器输出容量：±60mA
- 热关断保护
- 驱动器正负电流限制
- 开路失效防护接收器设计
- 接收器输入灵敏度：±200mV（最大值）
- 接收器输入迟滞：50mV（典型值）
- 由一个 5V 单电源供电运行
- 无干扰上电和断电保护
