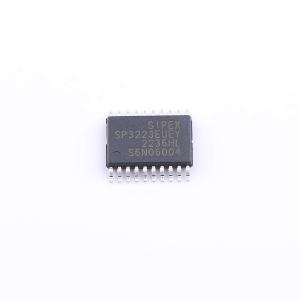

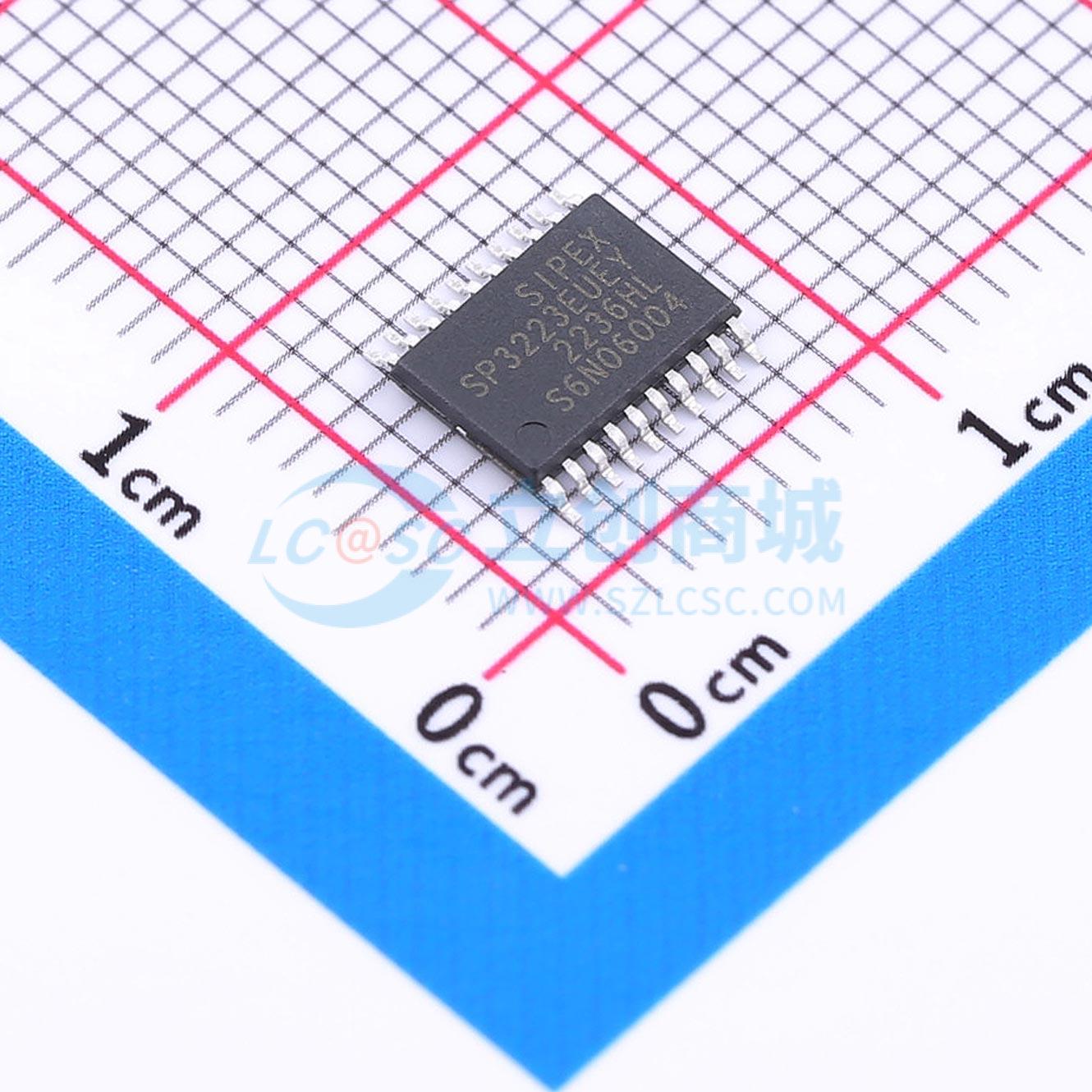

SP3223EUEY-L/TR
智能+3.0V至+5.5V RS-232收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 符合EIA/TIA-232-F标准，支持+3.0V至+5.5V电源供电，具有自动在线功能和稳定的电荷泵输出。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP3223EUEY-L/TR
- 商品编号
- C2671876
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 1Mbps | |
| 工作电压 | 3V~5.5V | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ |
商品概述
SP3223 系列产品是专为笔记本电脑和手持电脑等便携式应用设计的 RS - 232 收发器解决方案。这些产品采用内部高效电荷泵电源，在 3.3V 工作时仅需 0.1μF 电容。该电荷泵和 Exar 的驱动器架构使 SP3223 系列能够在 +3.3V 至 +5.0V 的单电源下实现符合标准的 RS - 232 性能。SP3223 是一款 2 驱动器/2 接收器器件，非常适合笔记本电脑和 PDA 应用。 AUTO ON - LINE® 功能使设备在关机状态下，当连接 RS - 232 电缆且所连接的外设开启时，能够自动“唤醒”。否则，设备会自动关机，功耗低于 1μA。 SP3223 是一款 2 驱动器/2 接收器器件，适用于便携式或手持应用。SP3223 收发器符合 EIA/TIA232 和 ITU - T V.28/V.24 通信协议，可应用于笔记本电脑或手持电脑等电池供电的便携式或手持设备中。SP3223 器件采用 Exar 专有的板载电荷泵电路，可通过 +3.0V 至 +5.5V 的单电源产生 ±5.5V 的 RS - 232 电压电平。
商品特性
- 在 +3.0V 至 +5.5V 电源下符合真正的 EIA/TIA - 232 - F 标准
- 与 EIA/TIA - 232 互操作，在低至 +2.7V 电源时符合 EIA/TIA - 562 标准
- AUTO ON - LINE® 电路可从 1μA 关机状态自动唤醒
- 负载下（EB）最小数据速率为 250Kbps
- 高速 RS - 232（EU）数据速率为 1Mbps
- 稳压电荷泵可在 Vcc 变化时提供稳定的 RS - 232 输出
- ESD 规格：人体模型 +15KV；IEC61000 - 4 - 2 空气放电 +15KV；IEC61000 - 4 - 2 接触放电 +8KV
应用领域
- 笔记本电脑和手持电脑
- 笔记本电脑
- PDA
- 便携式或手持应用
