SP338EER1-L/TR

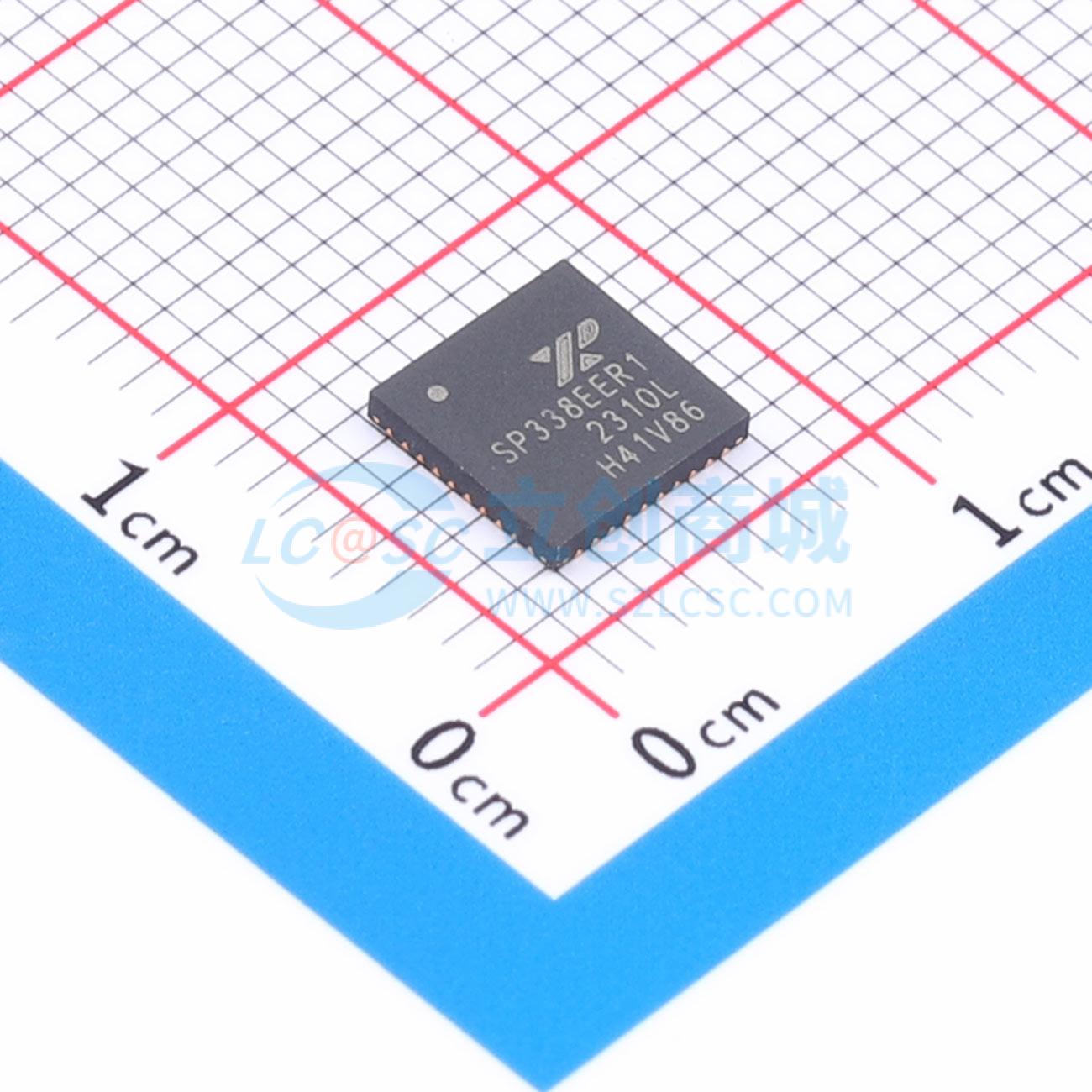

SP338是一款先进的多协议收发器，支持RS-232、RS-485和RS-422串行标准，采用40引脚QFN封装。集成的电缆终端和四种配置模式允许通过单根电缆或连接器互换使用这三种协议，无需额外的切换组件。全功能操作仅需四个外部电荷泵电容。

RS-485/422模式下最多支持两个驱动器和四个接收器（2TX/4RX），可配置为半双工、全双工和混合双工。RS-232模式（3TX/5RX）提供了对DB9 RS-232连接器常用的全部八个信号的完全支持。还提供了一个专用的诊断回环模式。

高速驱动器在RS485/422模式下工作频率可达20Mbps，在RS-232模式下工作频率可达1Mbps。所有驱动器在任何模式下均可限斜率至250kbps，以最小化电磁干扰（EMI）。

所有发射器输出和接收器输入均具有强大的静电放电（ESD）保护，达到±15kV人体模型（HBM）和±8kV IEC61000-4-2接触放电。每个接收器输出都具有完整的故障安全保护，默认在输入开路、短路或未驱动但已端接时输出逻辑高电平，以避免系统锁定、振荡或不确定状态。不需要外部偏置电阻。

RS-232接收器输入包括一个5kΩ接地下拉电阻。RS-485/422接收器输入是高阻抗（当禁用终端时大于96kΩ），允许在单个通信总线上连接多达256个设备（1/8单位负载）。

SP338采用单电源供电，可以是3.3V或5V，空闲电流低。关断模式下的功耗小于10μA，适用于低功耗待机操作。

• 双协议串行端口（RS-232或RS-485/422）
• 工业计算机
• 工业和过程控制设备
• 销售点设备
• 网络设备
• HVAC 控制设备
• 建筑安全与自动化设备
