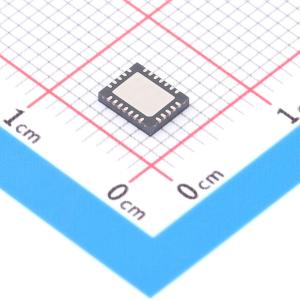

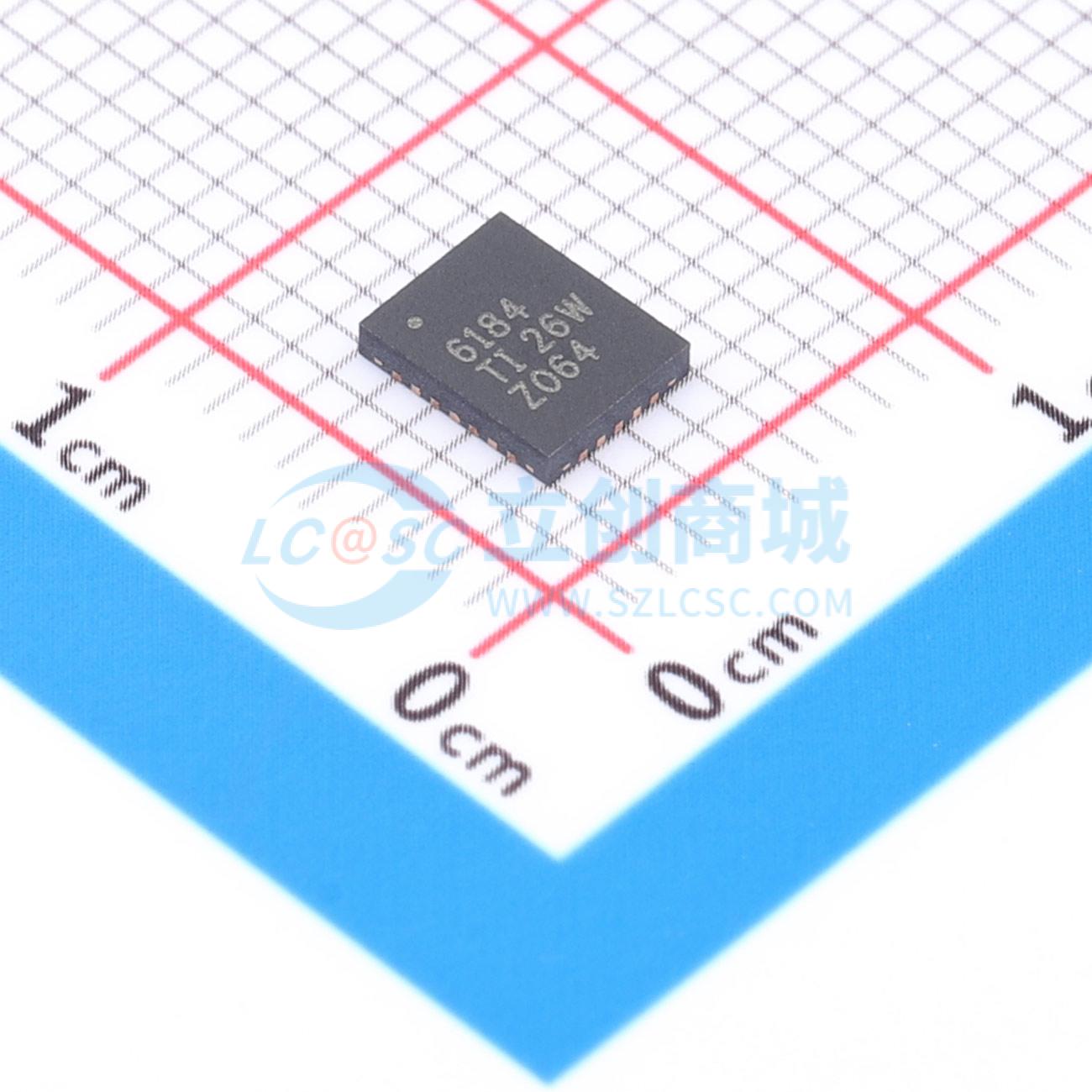

THS6184RHFR

THS6184是一款双端口、低功耗电流反馈差分线路驱动放大器系统，非常适合xDSL系统。其极低的功耗使其非常适用于ADSL、ADSL2、ADSL2+和ADSL2++系统，这些系统需要通过将两个端口（即四个放大器）集成到一个封装中，以在ADSL中心局应用中实现高密度。 THS6184独特的架构使微调后的静态电流远低于现有线路驱动器，同时仍能实现高线性度。在这些低功耗水平下，失真表现良好，在1 MHz频率、4.2 mA/端口的低偏置模式下，总谐波失真（THD）为–83 dBc。放大器的固定和可变多偏置设置可在不需要放大器满性能的线路长度上实现更高的节能效果。 在±12 V电源下，差分输出摆幅宽达44 VPP，再加上超过±15 mA的电流驱动能力，可实现宽动态范围，并将失真降至最低。THS6184的电压噪声低至3 nV/√Hz，反相电流噪声低至5.9 pA/√Hz，可提高接收信号的灵敏度，从而获得更好的裕量和传输距离。

• 微调低功耗
• 全偏置模式：4.2 mA/放大器；最大4.8 mA
• 中等偏置模式：3.2 mA/放大器；最大3.7 mA
• 低偏置模式：2.15 mA/放大器；最大±0.5 mA
• 关断模式和IΔDJ引脚实现可变偏置
• 低噪声
• 电压噪声：3 nV/√Hz
• 反相电流噪声：5.9 pA/√Hz
• 同相电流噪声：1.2 pA/√Hz
• 低多音互调失真（MTPR）
• ADSL和ADSL2：–74 dB
• ADSL2+：–71 dB；ADSL2++：–70 dB
• 总谐波失真（THD）：–83 dBc（1 MHz，100 Ω差分）
• 高输出电流：>±15 mA（25 Ω负载）
• 宽输出摆幅：44 VPP（±12 V，200 Ω差分）
• 宽带宽：30 MHz（增益 = 5）
• 宽电源范围：±4 V至±16 V
