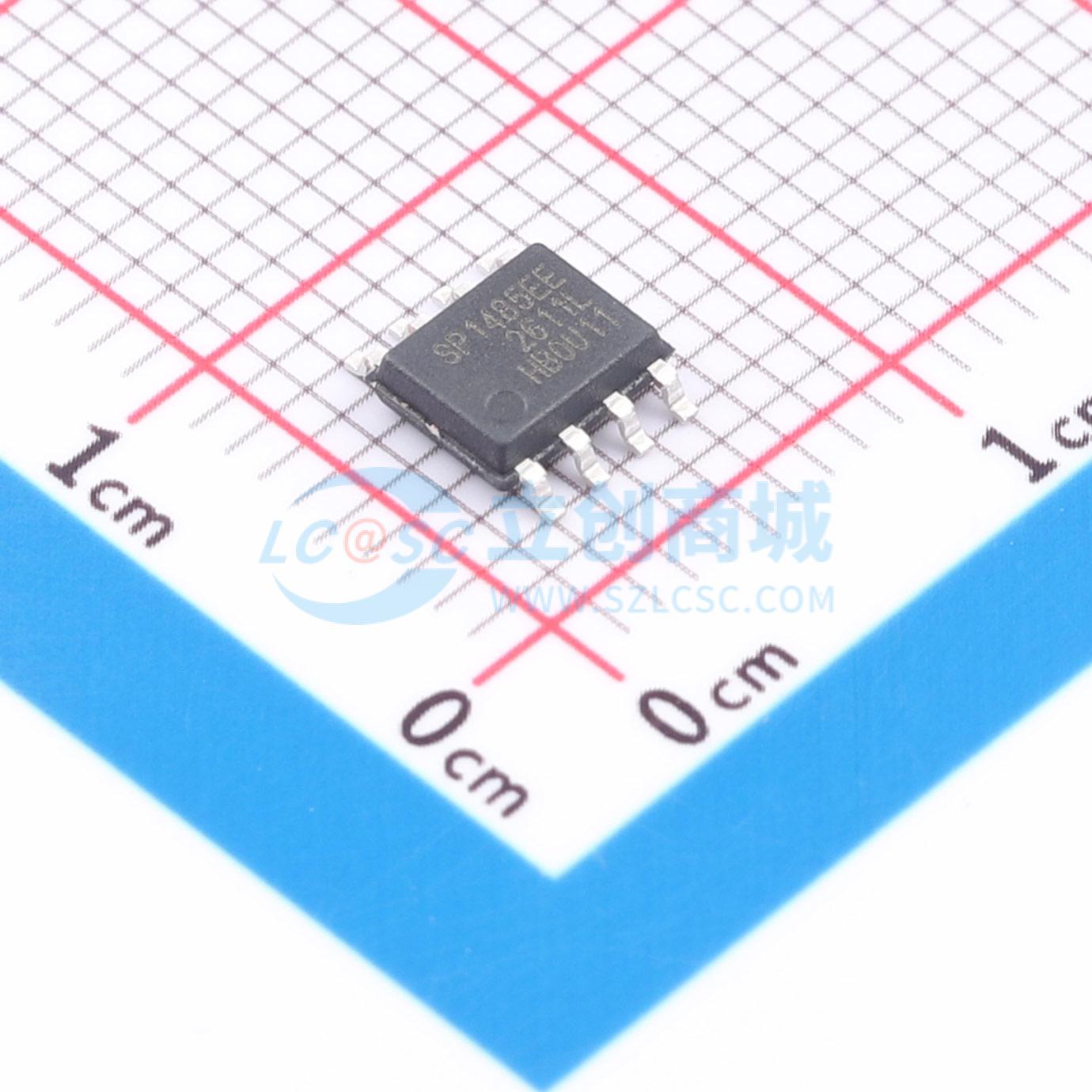

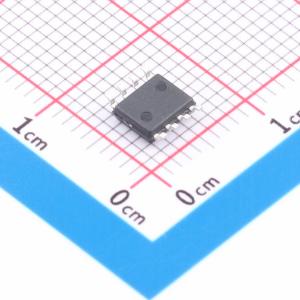

SP1485EEN-L/TR

SP1481E和SP1485E是一系列半双工收发器，符合RS - 485和RS - 422串行协议规范，具备增强的ESD性能。这些器件的ESD耐受性得到提升，人体模型和IEC61000 - 4 - 2空气放电法的ESD耐受能力均超过±15KV。这些器件与Exar的SP481和SP485器件以及流行的行业标准引脚兼容。与原始版本一样，SP1481E和SP1485E采用Exar的BiCMOS设计，可在不牺牲性能的前提下实现低功耗运行。SP1481E和SP1485E在负载情况下，最高可满足20Mbps的RS - 485和RS - 422协议要求。SP1481E具备低功耗关断模式。 SP1481E和SP1485E是半双工差分收发器，满足RS - 485和RS - 422的要求。这些产品采用Exar专有的BiCMOS工艺制造，与旧的双极型设计相比，功耗大幅降低。 RS - 485标准非常适合多点应用和长距离接口。RS - 485允许最多32个驱动器和32个接收器连接到数据总线，使其成为多点应用的理想选择。由于电缆长度可达4000英尺，RS - 485收发器具备较宽（-7V至+12V）的共模范围，以适应接地电位差。由于RS - 485是差分接口，数据几乎不受传输线噪声的影响。 SP1481E和SP1485E的驱动器输出为差分输出，符合RS - 485和RS - 422标准。无负载时，典型电压输出摆幅为0V至+5V。在差分输出端接54Ω的最坏负载情况下，驱动器可维持高于1.5V的电压电平。SP1481E和SP1485E的驱动器有一个使能控制线，高电平有效。DE（引脚3）为逻辑高电平时，将使能差分驱动器输出；DE（引脚3）为逻辑低电平时，驱动器输出将呈三态。 SP1481E和SP1485E的发送器最高可运行在至少20Mbps。 SP1481E和SP1485E的接收器具有差分输入，输入灵敏度低至±200mV。接收器的输入阻抗典型值为15kΩ（最小值为12kΩ）。-7V至+12V的宽共模范围允许系统之间存在较大的接地电位差。SP1481E和SP1485E的接收器有一个三态使能控制引脚。 RE（引脚2）为逻辑低电平时，将使能接收器；RE（引脚2）为逻辑高电平时，将禁用接收器。 SP1481E和SP1485E的接收器最高可运行在至少20Mbps。这两款器件的接收器均具备故障保护功能。故障保护功能确保在输入未连接时，接收器输出处于高电平状态。 SP1481E具备关断模式。要启用关断状态，必须同时禁用驱动器和接收器。 DE（引脚3）为逻辑低电平且RE（引脚2）为逻辑高电平时，将使SP1481E进入关断模式。在关断模式下，电源电流通常降至1μA。

• 仅需+5V供电
• 低功耗BiCMOS
• 适用于多点配置的驱动器/接收器使能
• 低功耗关断模式（SP1481E）
• 增强的ESD规格：±15KV人体模型
• ±15KV IEC61000 - 4 - 2空气放电
• 现提供无铅封装
