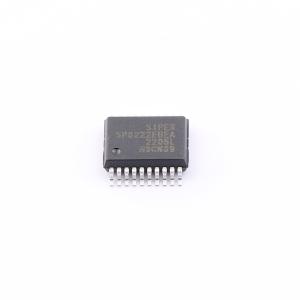

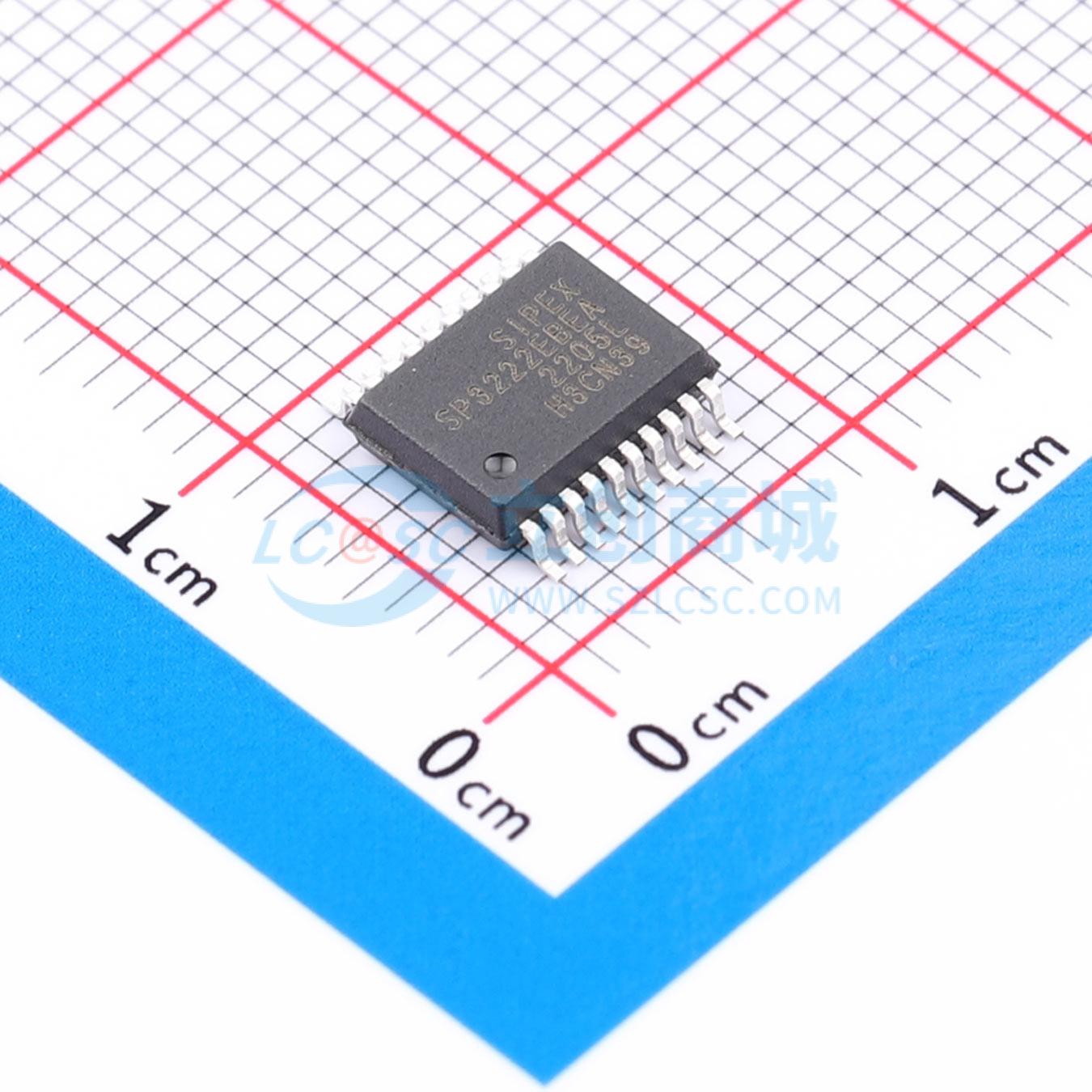

SP3222EBEA-L/TR

SP3222EB/SP3232EB 真正+3.0V至+5.5V RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 真正的+3.0V至+5.5V RS-232收发器，适用于便携式或手持设备应用。
品牌名称: MaxLinear(迈凌)
商品型号: SP3222EBEA-L/TR
商品编号: C2671835
商品封装: SSOP-20-208mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SP3222EB和SP3232EB系列是专为便携式或手持应用（如笔记本电脑）设计的RS - 232收发器解决方案。SP3222EB / SP3232EB系列采用高效电荷泵电源，在3.3V工作时仅需0.1μF电容。该电荷泵使SP3222EB / SP3232EB系列能够在3.0V至5.5V的单电源下实现真正的RS - 232性能。SP3222EB / SP3232EB是2驱动器/ 2接收器器件。SP3222EB / SP3232E器件在人体模型和IEC61000 - 4 - 2空气放电测试方法下的ESD耐受能力均超过±15KV。SP3222EB器件具有低功耗关断模式，在此模式下，器件的驱动器输出和电荷泵将被禁用。关断期间，电源电流降至小于1μA。

SP3222EB / SP3232EB收发器符合EIA / TIA - 232和ITU - T V.28/V.24通信协议，可应用于电池供电的便携式或手持设备，如笔记本电脑和平板电脑。SP3222EB / SP3232EB器件采用了MaxLinear专有的片上电荷泵电路，可从3.0V至5.5V的单电源为RS - 232电压电平生成±5.5V。该系列非常适合仅需3.3V的系统、3.3V至5.5V的混合系统或仅需5.0V且要求真正RS - 232性能的系统。SP3222EB / SP3232EB器件在满载时的数据传输速率可达250kbps。SP3222EB和SP3232EB是2驱动器/ 2接收器器件，非常适合便携式或手持应用。

商品特性

在3.0V至5.5V电源下符合真正的EIA / TIA - 232 - F标准
负载下传输速率为250kbps
接收器工作时关断功耗低至1μA（SP3222EB）
可与低至2.7V电源的RS - 232设备互操作
增强的ESD规格：人体模型±15KV
IEC61000 - 4 - 2空气放电±15KV，IEC61000 - 4 - 2接触放电±8kV

应用领域

笔记本电脑
笔记本电脑和平板电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	0.3mA
