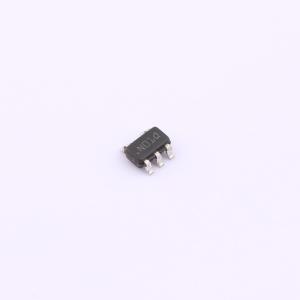

DS90LV011AQMFX/NOPB

DS90LV011AQ 汽车 LVDS 差分驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS90LV011AQ 是一种优化用于高速数据率和低功耗应用的 LVDS 驱动器。符合 TIA/EIA-644-A 标准，具有 >400Mbps (200MHz) 的切换速率。
品牌名称: TI(德州仪器)
商品型号: DS90LV011AQMFX/NOPB
商品编号: C2671501
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.063462克(g)

商品参数

商品概述

DS90LV011AQ是一款LVDS驱动器，针对高数据速率和低功耗应用优化，属于电流模式驱动器，即使在高频下也可保持较低功耗，还可最大程度减小短路故障电流，采用低电压差分信号LVDS技术，可支持超过400Mbps（200MHz）的数据速率，采用5引脚SOT-23封装，LVDS输出布局方便PCB布线，差分输出典型输出摆幅为350mV，可实现低电磁干扰，可搭配配套单通道接收器或任意LVDS接收器，构成高速LVDS接口，器件内置有限的ESD保护，存储或操作过程中需要采取防护措施，防止静电损坏MOS栅极。

商品特性

符合AECQ-100 Grade 1等级
符合TIA/EIA-644-A标准
开关速率大于400Mbps（200MHz）
最大差分偏斜为700ps，典型值为100ps
最大传输延迟为1.5ns
采用单路3.3V电源供电
差分信号为±350mV
具备断电保护功能，断电时输出处于三态
引脚布局简化PCB布线
3.3V条件下典型功耗为23mW，功耗较低
采用5引脚SOT-23封装
引脚与SN65LVDS1兼容
内置有限ESD保护
可减小短路故障电流

应用领域

高数据速率低功耗场景
高速LVDS接口应用

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	1
	接收器数	0
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+125℃
	电平标准	LVDS
	功能特性	低功耗待机/失效自动关断
