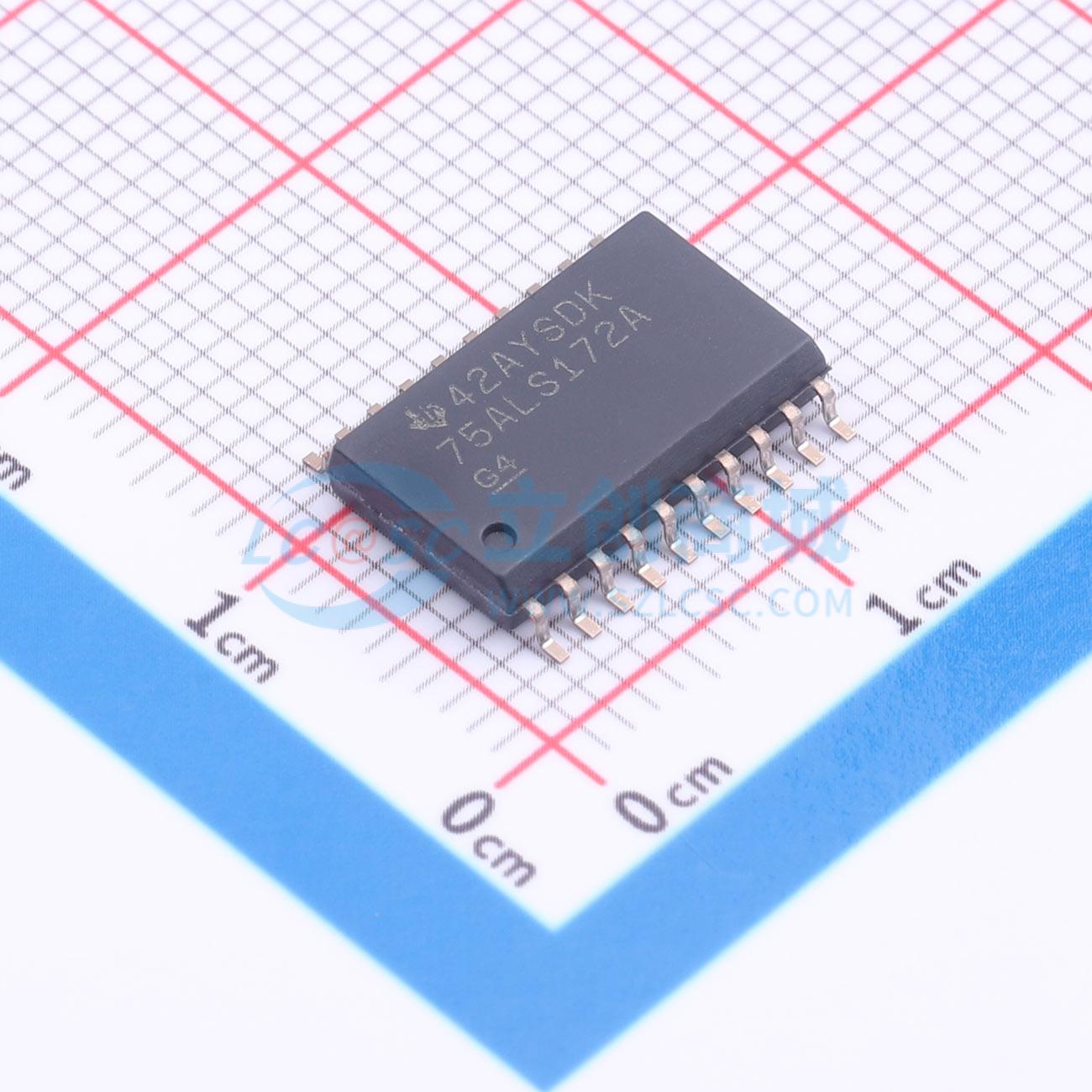

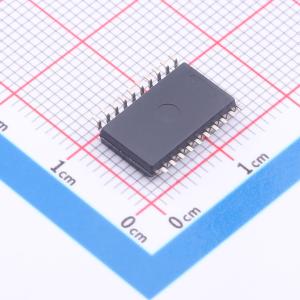

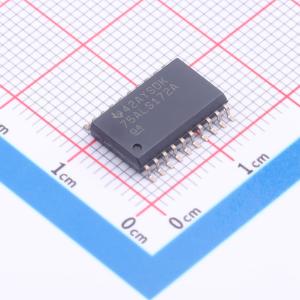

温馨提醒：图片仅供参考，商品以实物为准

SN75ALS172ADWR

四通道差分线驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 四通道差分线驱动器，符合ANSI标准EIA/TIA-422-B和RS-485以及ITU建议V.11。适用于多点传输和嘈杂环境中的长总线线路。
品牌名称: TI(德州仪器)
商品型号: SN75ALS172ADWR
商品编号: C2671485
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.89克(g)

商品参数

商品概述

SN75ALS172A是一款具有三态差分输出的四路线路驱动器，符合ANSI标准EIA/TIA-422-B、RS-485以及ITU建议V.11的要求。该器件经优化，能够以高达20Mbaud的速率实现平衡多点总线传输。每个驱动器都具有较宽的正负共模输出电压范围，因此适用于嘈杂环境中的合用线应用。SN75ALS172A 可提供正负电流限制和热关断功能，避免传输总线出现线路故障状况。在结温大概为 150℃ 时发生关断。SN75ALS172A 的工作温度范围是 0℃ 至 70℃。

商品特性

符合或超出 ANSI 标准 EIA/TIA-422-B、RS-485 以及 ITU 建议 V.11 的要求
高速高级低功耗肖特基电路
专为串行和并行应用中的 20Mbaud 运行而设计
适用于嘈杂环境中长总线上的多点传输
低电源电流要求:55mA（最大值）
宽正负输入/输出总线电压范围
驱动器输出容量:±60mA
热关断保护
驱动器正负电流限制

应用领域

电机驱动器
工厂自动化和控制

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	驱动器
	驱动器数	4
	接收器数	0

	属性	参数值
	工作电压	4.75V~5.25V
	工作温度	0℃~+70℃
	静态电流	55mA
	功能特性	热关断保护；过流保护
