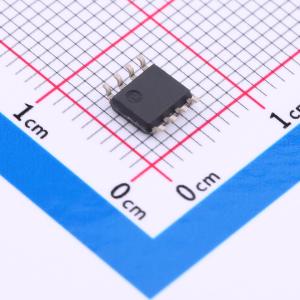

温馨提醒：图片仅供参考，商品以实物为准
THVD1429DT
THVD1429DT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THVD1429 具有浪涌保护功能的 3.3V 至 5V RS-485 收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THVD1429DT
- 商品编号
- C2671449
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 数据速率 | 20Mbps | |
| 工作温度 | -40℃~+125℃ |
商品概述
THVD1419和THVD1429是半双工RS - 485收发器，集成了浪涌保护功能。电涌保护是通过在标准8引脚SOIC(D)封装中集成瞬态电压抑制器(TVS)二极管实现的。此功能大大提高了可靠性，可以更好地抵抗耦合到数据电缆的噪声瞬变，无需外部保护元件。 每个器件由3.3V或5V单电源供电。该系列中的器件具有很宽的共模电压范围，因此非常适合长电缆上的应用。 THVD1419和THVD1429器件采用行业标准SOIC封装，无需变更PCB即可轻松插入。这些器件在自然通风环境下的额定温度范围为 - 40°C至125°C。
商品特性
- 满足或超过TIA/EIA - 485A标准的要求
- 3V至5.5V电源电压
- 总线I/O保护：
- ±16kV HBM ESD
- ±8kV IEC 61000 - 4 - 2接触放电
- ±30kV IEC 61000 - 4 - 2气隙放电
- ±4kV IEC 61000 - 4 - 4电气快速瞬变
- ±2.5kV IEC 61000 - 4 - 5 1.2/50μs浪涌
- 有两种速度等级：
- THVD1419: 250kbps
- THVD1429: 20Mbps
- 扩展环境温度范围： - 40°C至125°C
- 扩展运行共模范围：±12V
- 用于噪声抑制的接收器迟滞值：30mV
- 低功耗：
- 待机电源电流：<2μA
- 运行期间的电流：<3mA
- 适用于热插拔功能的无干扰加电/断电
- 开路、短路和空闲总线失效防护
- 1/8单位负载（多达256个总线节点）
- 采用可实现快插兼容性的行业标准8引脚SOIC封装
应用领域
- 无线基础设施
- 楼宇自动化
- HVAC系统
- 工厂自动化和控制
- 电网基础设施
- 智能仪表
- 过程分析
- 视频监控
