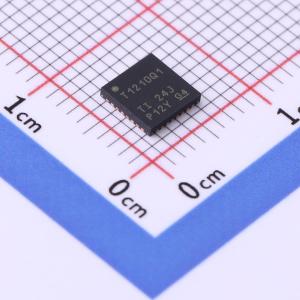

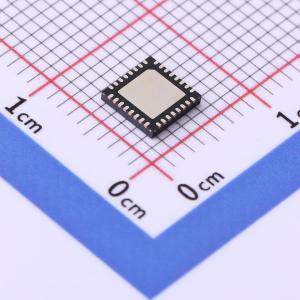

TUSB1210BRHBRQ1

TUSB1210-Q1独立USB收发器硅芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB1210-Q1是一款USB2.0收发器芯片，可通过ULPI接口连接USB控制器。支持所有USB2.0数据速率（高速480Mbps、全速12Mbps以及低速1.5Mbps），且兼容主机和外设模式。此外，该器件还支持UART模式及原有ULPI串行模式。
品牌名称: TI(德州仪器)
商品型号: TUSB1210BRHBRQ1
商品编号: C2671468
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TUSB1210-Q1是一款USB2.0收发器芯片，可通过ULPI接口连接USB控制器。支持所有USB2.0数据速率（高速480Mbps、全速12Mbps以及低速1.5Mbps），且兼容主机和外设模式。此外，该器件还支持UART模式及原有ULPI串行模式。 TUSB1210-Q1还支持USB2.0规范相关的OTG（1.3版）可选附件，包括主机协商协议(HNP)和会话请求协议(SRP)。发送器中的DP/DM外部组件补偿可对串联阻抗中的变化进行补偿，以匹配数据线路阻抗和接收器输入端阻抗，限制数据反射，从而改善眼图。

商品特性

具有符合AEC-Q100标准的以下结果：温度等级3： -40°C至85°C；人体模型(HBM)静电放电(ESD)分类等级1C；充电器件模型(CDM) ESD分类等级C4B
USB2.0物理层(PHY)收发器芯片，可通过ULPI12引脚接口连接USB控制器，完全符合：通用串行总线规范2.0版；USB 2.0规范移动附录1.3版；UTMI+低引脚接口(ULPI)规范1.1版
DP/DM线路外部组件补偿（专利号US7965100B1）
连接主机、外设和OTG器件内核的接口；针对便携式器件或具有内置USB OTG器件内核的系统ASIC进行了优化
完整的USB OTG物理前端支持主机协商协议(HNP)与会话请求协议(SRP)
ULPI接口：I/O接口(1.8V)针对无端接50 Ω线路阻抗进行了优化；ULPI时钟引脚(60 MHz)可同时支持输入和输出时钟配置；符合ULPI标准的完全可编程寄存器集
采用32引脚四方扁平无引线 [QFN (RHB)] 封装

应用领域

移动电话
平板电脑设备
台式机
便携式计算机
视频游戏控制台
便携式音乐播放器

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转UART
	USB协议版本	USB 2.0
	通道数	-

	属性	参数值
	工作电压	3.6V
	数据速率	480Mbps
	工作温度	-40℃~+85℃
