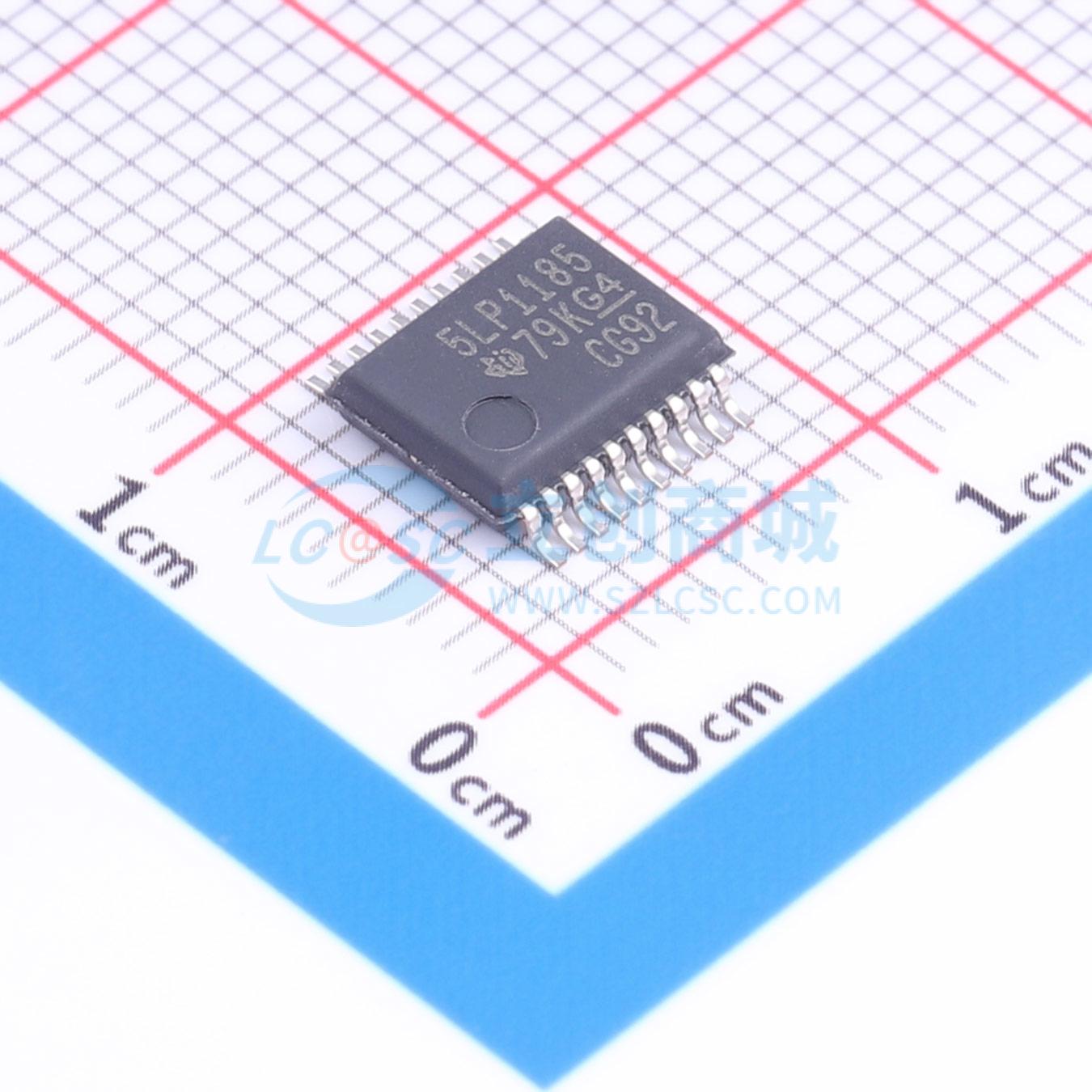

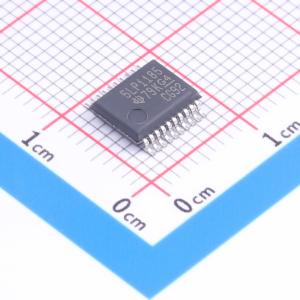

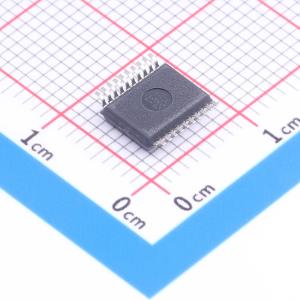

SN75LP1185DBR

SN75LP1185是一款低功耗双极型器件，包含三个驱动器和五个接收器，总线引脚之间具有15 kV的静电放电（ESD）保护。总线引脚是指直接连接到串口连接器的引脚，包括接地引脚。该器件的引脚排列与行业标准的SN75185和SN75C185的直连式设计相匹配。SN75LP1185的直连式引脚排列便于IBM PC/AT及其兼容机的通用异步收发传输器（UART）与串口连接器进行互连。结合双极工艺和15 kV的ESD保护，SN75LP1185为此功能提供了一种坚固耐用、低成本的解决方案。 SN75LP1185具有内部压摆率控制功能，可使输出信号的最大变化率达到30 V/μs。驱动器输出摆幅标称钳位在±6 V，以实现与该器件相关的更高数据速率，并减少电磁干扰（EMI）辐射。即使驱动器输出被钳位，它们也能承受高达±15 V的电压而不损坏。所有逻辑输入均可接受3.3 V或5 V的输入信号。 SN75LP1185符合TIA/EIA - 232 - F和ITU V.28标准的要求。这些标准适用于主机计算机与外设之间信号速率高达20 kbit/s的数据交换。SN75LP1185的开关速度支持高达256 kbit/s的速率。 SN75LP1185的工作温度范围为0℃至70℃。
