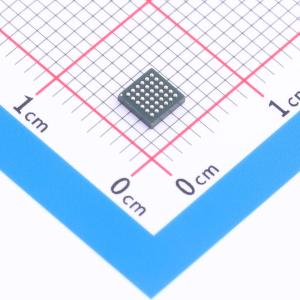

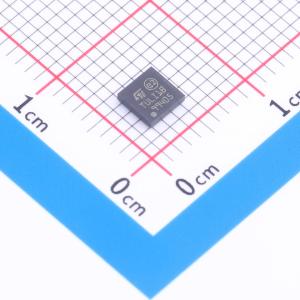

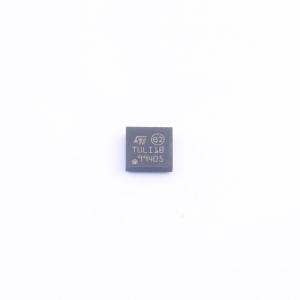

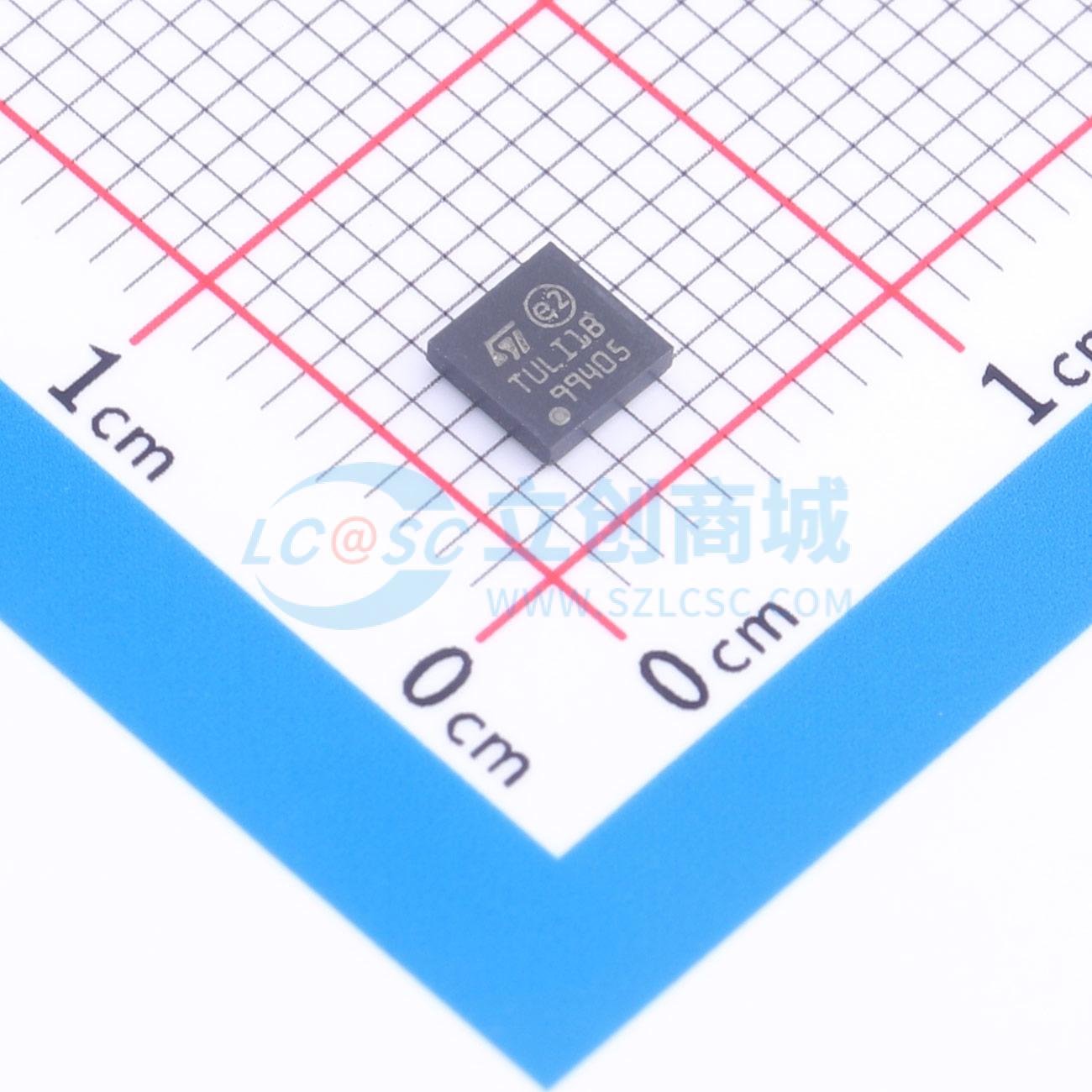

STULPI01BTBR
高速USB On-The-Go ULPI收发器
- 描述
- 符合USB 2.0规范的高速USB On-The-Go ULPI收发器，支持480 Mbit/s高速、12 Mbit/s全速和1.5 Mbit/s低速模式。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STULPI01BTBR
- 商品编号
- C2671444
- 商品封装
- TFBGA-36(3.6x3.6)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
参数完善中
商品概述
STULPI01 是一款符合 ULPI（UTM + 低引脚接口）和 OTG（On-The-Go）规范的高速 USB 2.0 收发器，为任何高速 USB 主机、设备或 OTG 双角色核心提供完整的物理层解决方案。它允许 USB ASIC 通过 12 引脚接口与 USB 的物理层连接。它包含 VBUS 比较器、ID 线检测器、USB 差分驱动器和接收器，以及完整的 ULPI 寄存器映射和中断生成器。由于其低功耗、掉电工作模式和最小的芯片/封装尺寸，STULPI01 收发器适用于移动应用和电池供电设备。
商品特性
- 符合USB-IF高速认证的通用串行总线规范修订版2.0
- 满足通用串行总线规范修订版2.0、USB 2.0规范1.0a的On-The-Go补充以及ULPI收发器规范1.1的要求
- 标准ULPI（UTM + 低引脚接口）1.1数字接口
- 完全符合ULPI 1.1寄存器集
- 必须将具有VDVIO振幅的外部方波时钟应用于振荡器输入XI
- 支持480 Mbit/s 高速、12 Mbit/s 全速和1.5 Mbit/s 低速操作模式
- 支持2.7 V UART模式
- 支持会话请求协议（SRP）和主机协商协议（HNP），适用于双角色设备功能
- 能够控制外部电荷泵以提供更高的VBUS电流
- 单电源，+3至+4.5 V电压范围
- 集成双电压调节器，为内部电路提供稳定的3.3 V和1.2 V电压
- 集成过流检测器
- 集成HS端接和FS/LS/OTG上拉/下拉电阻
- 集成USB 2.0“短路耐受”保护
- 具有极低功耗的掉电模式，适用于电池供电设备
- 适用于内置USB主机、设备或OTG核心的系统ASIC
- 提供µTFBGA36 RoHS封装
- -40至85 °C的工作温度范围
应用领域
- 手机
- PDA
- MP3播放器
- 数码相机
- 机顶盒
- 便携导航设备
