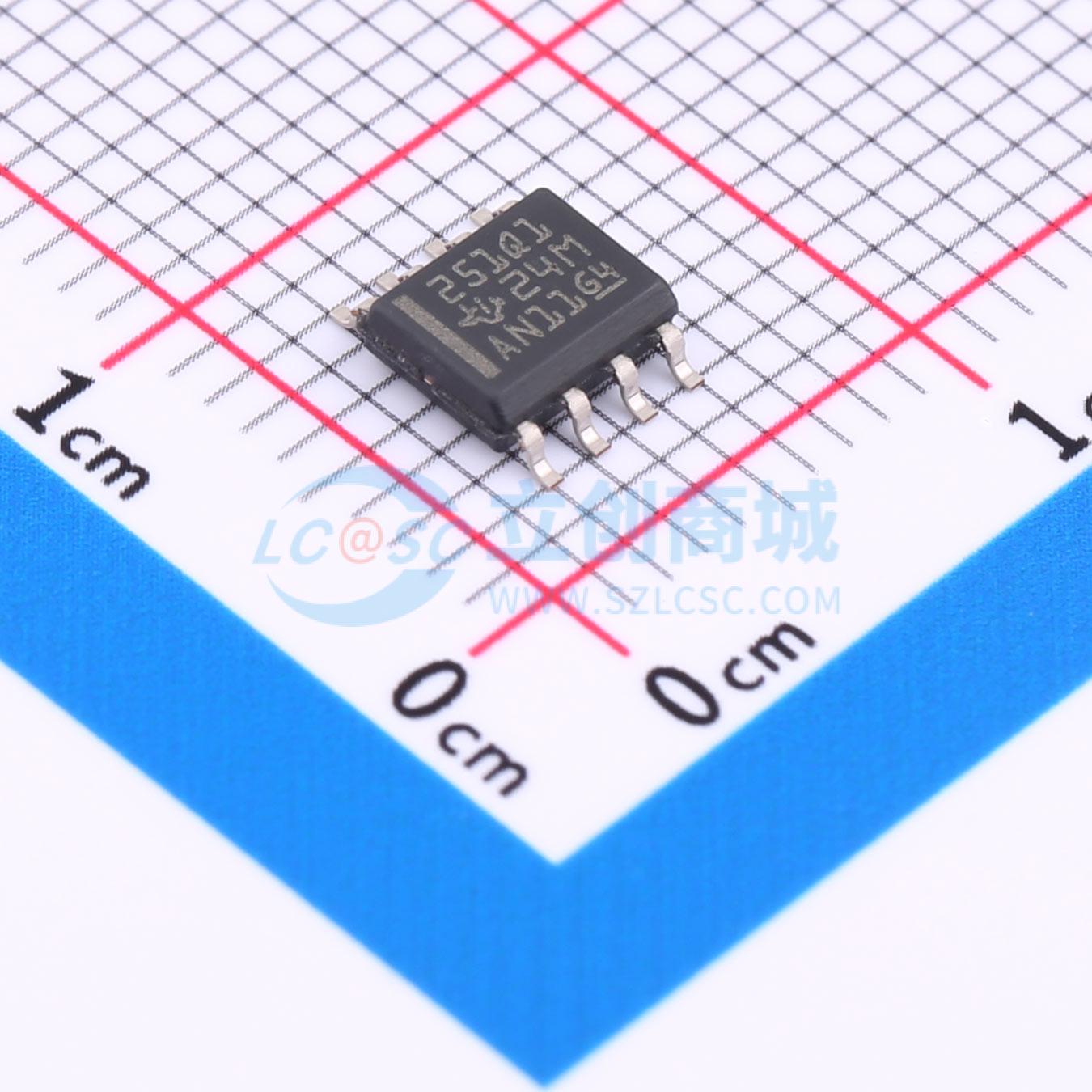

SN65HVD251QDRQ1

SN65HVD251适用于采用符合ISO 11898标准的控制器局域网（CAN）串行通信物理层的应用。SN65HVD251可为总线提供差分发送能力，为CAN控制器提供差分接收能力，速度高达1兆比特每秒（Mbps）。

该器件专为在恶劣环境下工作而设计，具备±36 V的交叉线、过压和接地故障保护功能。此外，还具备过温保护、-7 V至12 V的共模范围以及±200 V的瞬态耐受性。该收发器可将单端CAN控制器与工业、楼宇自动化和汽车应用中的差分CAN总线相连接。

引脚8（Rs）可选择三种不同的工作模式：高速模式、斜率控制模式或低功耗模式。将引脚8接地可选择高速工作模式，使发射器输出晶体管能够以最快速度切换，对上升和下降斜率无限制。通过在引脚8连接一个接地电阻可调节上升和下降斜率；斜率与该引脚的输出电流成正比。使用10 kΩ的外部电阻进行斜率控制时，压摆率约为15 V/μs；使用100 kΩ的外部电阻时，压摆率约为2 V/μs。

若在引脚8（Rs）施加高逻辑电平，器件将进入低电流待机模式，此时驱动器关闭，接收器保持激活状态。当本地协议控制器向总线发送信号时，器件将恢复到正常模式。

• 符合汽车应用要求
• 可直接替代PCA82C250和PCA82C251，具备±36 V总线故障保护功能
• 满足或超越ISO 11898标准，信号速率高达1 Mbps
• 高输入阻抗允许总线上连接多达120个SN65HVD251节点
• 总线引脚的ESD保护超过9 kV（HBM）
• 未供电节点不会干扰总线
• 低电流待机模式：典型值为200 μA
• 热关断保护
• 上电和掉电无毛刺
• 热插拔总线保护
• DeviceNet供应商ID #806

• CAN数据总线、工业自动化、DeviceNet数据总线、智能分布式系统（SDS）
• SAE J1939标准数据总线接口
• NMEA 2000标准数据总线接口
• ISO 11783标准数据总线接口
