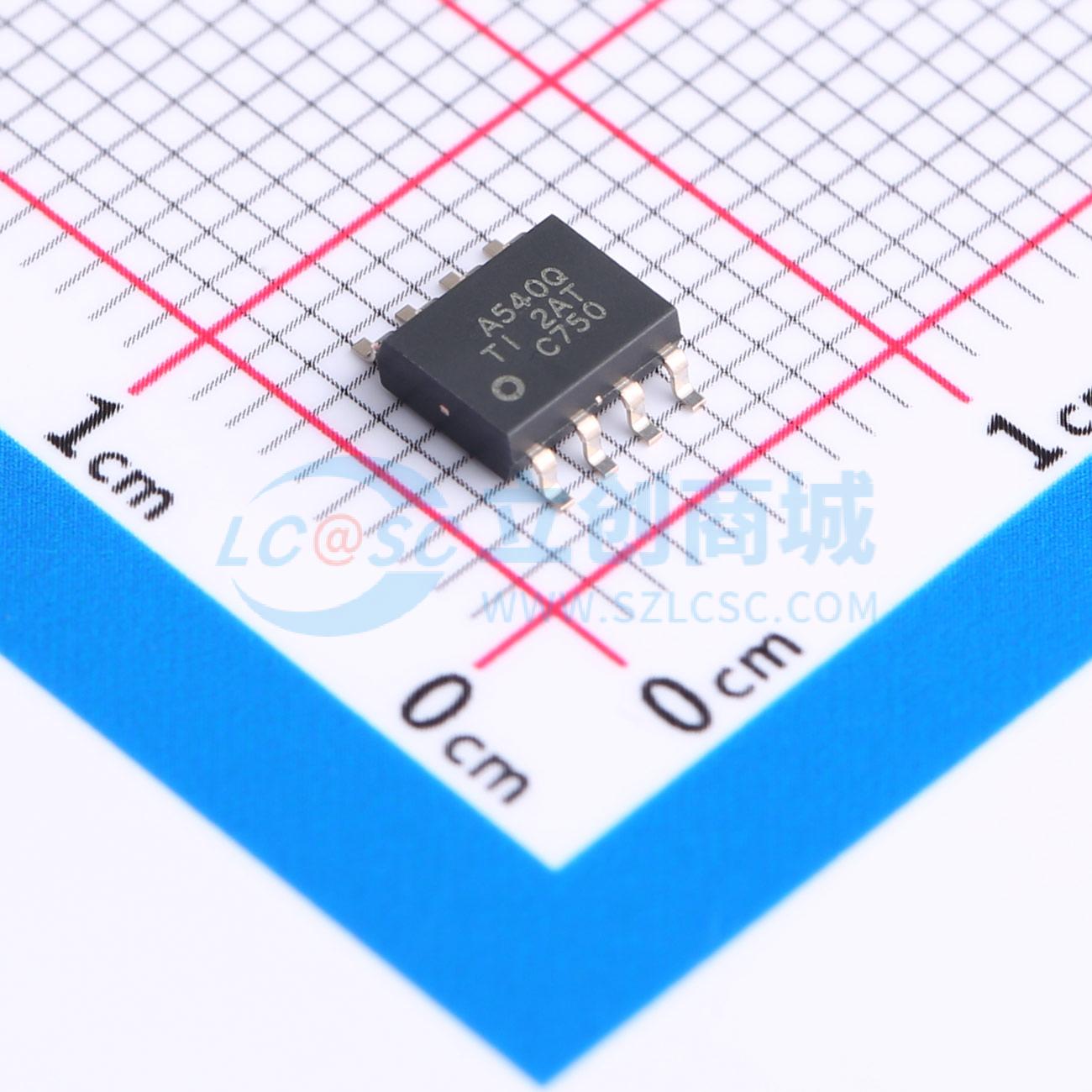

SN65HVDA540QDR
5V CAN收发器,带I/O电平转换和低功耗模式电源优化
- 描述
- 符合ISO 11898标准的5V CAN收发器,支持3V至5.25V范围内的MCU数字/模拟I/O电压。具备低功耗待机模式、ESD保护、高电磁抗干扰性等特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVDA540QDR
- 商品编号
- C2671440
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 15uA |
商品概述
SN65HVDA540/SN65HVDA541 符合或超越了 ISO 11898 标准的规格,适用于采用控制器局域网 (CAN) 的应用。该器件适用于汽车应用。 作为一款 CAN 收发器,该器件可为总线提供差分发送能力,并以高达 1 兆比特每秒 (Mbps) 的信号速率为 CAN 控制器提供差分接收能力。 SN65HVDA540/SN65HVDA541 专为在特别恶劣的环境中工作而设计,具备交叉线、总线过压、接地丢失保护、过温热关断保护以及较宽的共模范围等特性。 SN65HVDA540/SN65HVDA541 有一个 I/O 电源电压输入引脚 (ΔV_IO,引脚 5),用于相对于 V_10 对数字逻辑输入和输出电平进行比例电平转换,以与 I/O 电源电压在 3V 至 5.25V 之间的协议控制器兼容。V_10 电源还为 SN65HVDA541 的低功耗总线监视器和唤醒接收器供电,允许在待机模式下关闭 5V (V_CC) 电源,从而在系统层面进一步节省功耗,无论是 SN65HVDA540 还是 SN65HVDA541 均可如此。如果 5V (V_CC) 电源因低功耗待机操作而关闭,本地协议控制器可随时重新激活该电源,以恢复高速运行。两个电源引脚均具备欠压检测功能,当 V_CC 或 V_10 电源引脚出现欠压事件时,可将器件置于待机模式以保护总线。如果 V_10 欠压,RXD 引脚将呈三态,器件不会将任何唤醒信号从总线传输至 RXD 引脚。 STB (引脚 8) 提供两种不同的工作模式:正常模式或低功耗待机模式。通过向 STB 施加低逻辑电平可选择正常工作模式。如果向 STB 施加高逻辑电平,器件将进入待机模式。在待机模式下,SN65HVDA541 提供一个唤醒接收器和监视器,通过 V_10 引脚供电保持工作状态,因此可以移除 V_CC,从而降低系统待机电流。总线上持续时间长于唤醒信号时间 (tBUS) 的显性信号将由唤醒总线监视电路传输至接收器输出 (RXD,引脚 4)。当系统需要发送或全面监视总线上的消息时,本地协议控制器可将器件恢复到正常模式。如果在 SN65HVDA541 进入待机模式时总线出现故障,处于显性状态,器件将锁定唤醒接收器至 RXD 的输出,直到故障排除,以防止系统中出现误唤醒信号。由于 SN65HVDA540 没有低功耗总线监视器和唤醒接收器,因此在待机模式下,它在 RXD 上提供高电平逻辑输出 (隐性)。 显性超时电路可防止在硬件或软件出现故障时驱动器阻塞网络通信。显性超时电路由 TXD (引脚 1) 上的下降沿触发。如果在电路的超时常数到期之前未检测到上升沿,则驱动器将被禁用。该电路由 TXD 上的下一个上升沿复位。
商品特性
- 适用于汽车应用
- 符合或超越 ISO 11898 要求
- 符合 GIFT/ICT 标准
- 总线引脚具备高达 ±12 kV (人体模型) 的 ESD 保护
- 电平自适应 I/O 电压范围,支持数字 I/O 电压为 3V 至 5.25V 的 MCU
- 低功耗待机模式,最大电流 <15 μA
- SN65HVDA540:无唤醒功能
- SN65HVDA541:由 V_10 电源供电实现唤醒功能,因此可关闭 V_CC (5V) 电源以节省系统功耗
- 高电磁抗扰度 (EMI)
- 低电磁辐射 (EME)
- V_10 和 V_CC 欠压保护
- 总线故障保护范围为 –27V 至 40V
- 显性超时功能
- 热关断保护
- 上电/掉电无毛刺总线输入和输出
应用领域
- 汽车应用的 SAE J2284 高速 CAN
- SAE J1939 标准数据总线接口
- ISO 11783 标准数据总线接口
- NMEA 2000 标准数据总线接口
