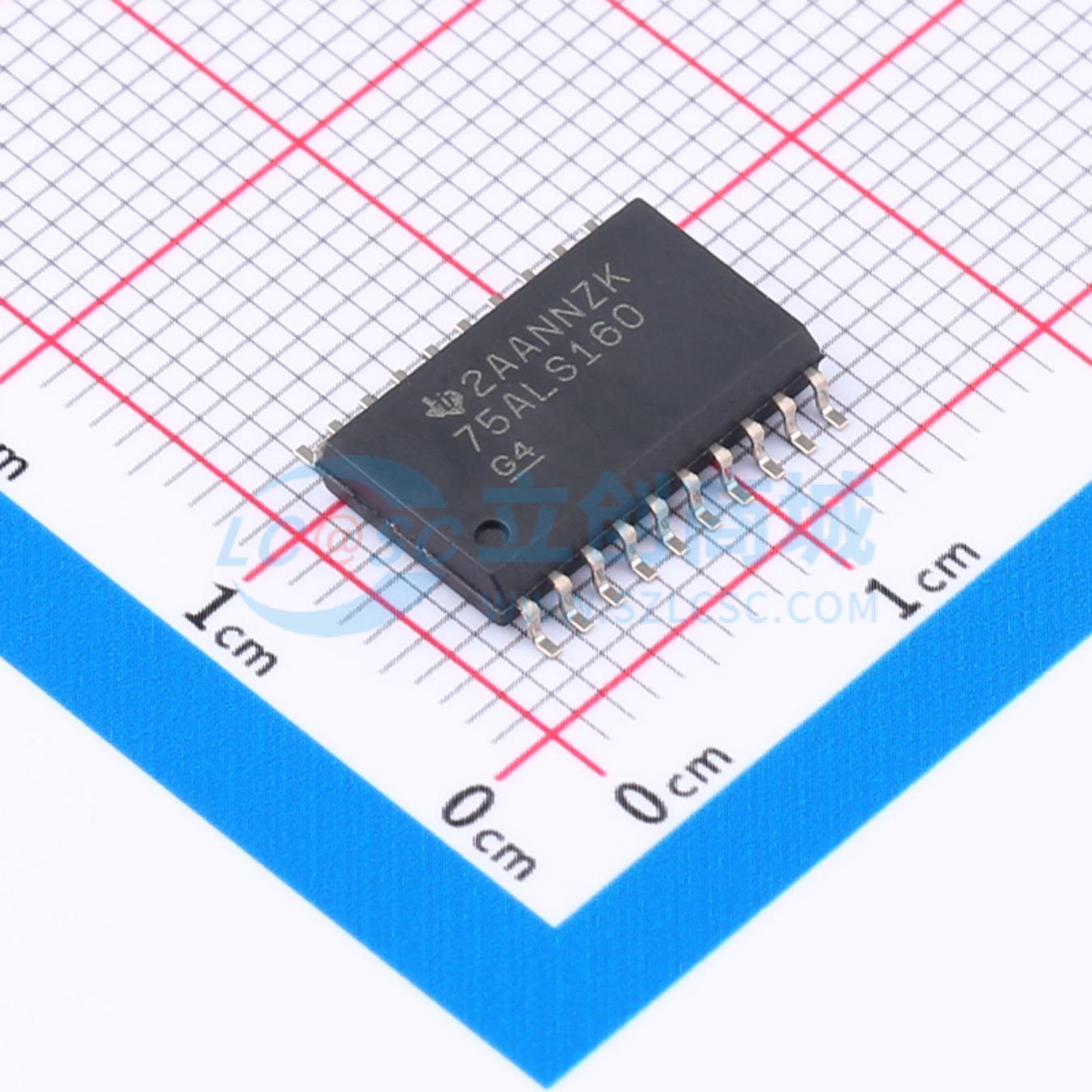

温馨提醒：图片仅供参考，商品以实物为准

SN75ALS160DWR

八路通用接口总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN75ALS160 八路通用接口总线收发器
品牌名称: TI(德州仪器)
商品型号: SN75ALS160DWR
商品编号: C2672104
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.563克(g)

商品参数

商品概述

SN75ALS160为八通道通用接口总线收发器，是单片高速高级低功耗肖特基器件，设计用于单端传输线上的双向数据通信，符合IEEE标准488-1978。该器件的驱动器输出可工作在被动上拉模式或三态模式，当发送使能TE为高电平时，上拉使能PE为低时端口具有被动上拉输出特性，PE为高时端口具有三态输出特性，TE为低电平时端口处于高阻抗状态。驱动器输出可承受最高48mA的灌电流负载。总线终端电阻内置主动关断功能，当VCC为0时，器件对总线呈现高阻抗。搭配对应总线管理收发器可提供IEEE-488总线的完整16线接口，工作温度范围为0℃~70℃。

商品特性

8通道双向收发器，符合IEEE标准488-1978 GPIB规范
采用高速高级低功耗肖特基电路架构
单通道最大功耗46mW
最大传播延迟20ns
高阻抗pnp输入设计
接收器典型迟滞值为650mV
提供集电极开路驱动器输出选项
器件掉电时不对总线产生负载
支持上下电无毛刺保护
驱动器输出等效电阻标称值为30Ω
接收器输出等效电阻标称值为110Ω
电源电压最大值为7V，输入电压最大值为5.5V，低电平驱动器输出电流最大值为100mA
工作结温最大值为150℃，存储温度范围为-65℃~150℃

应用领域

IEEE-488 GPIB总线双向数据通信接口

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	4.75V~5.25V
	元件数	-
	每个元件位数	-
	通道类型	双向

	属性	参数值
	灌电流(IOL)	48mA
	拉电流(IOH)	5.2mA
	系列	75ALS
	工作温度	0℃~+70℃
	静态电流(Iq)	-
	传播延迟(tpd)	17ns@5V,50pF
	功能特性	掉电隔离
