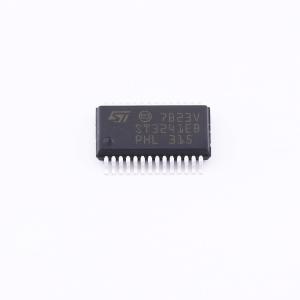

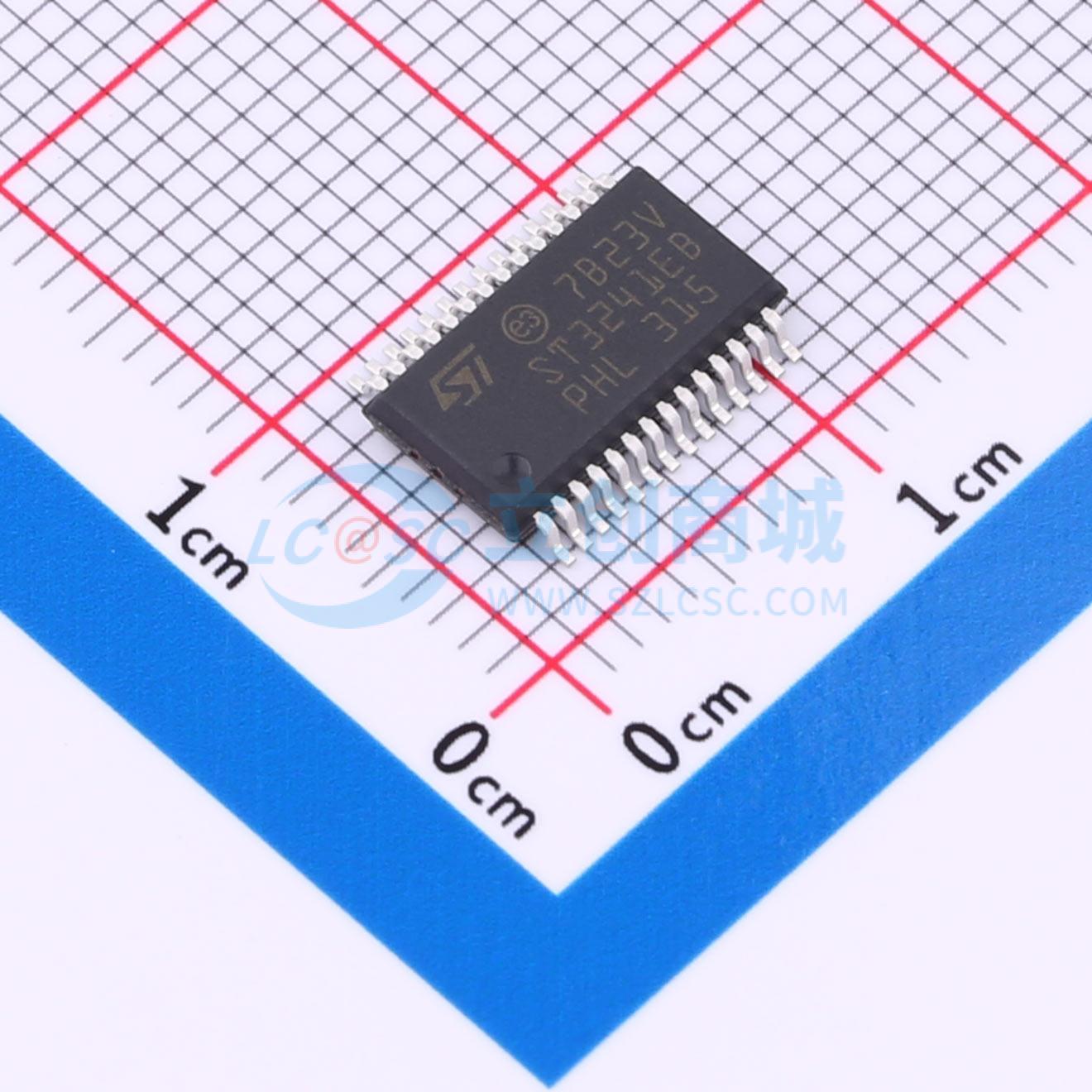

ST3241EBPR
ST3241E 3至5.5V、400kbps、带自动关断功能的RS-232收发器
- 描述
- ST3241E是一款具有低功耗输出级的RS-232收发器，支持3.0V至5.5V供电，内置双电荷泵。适用于笔记本电脑等设备。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST3241EBPR
- 商品编号
- C2672031
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 5 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 0.3mA |
商品概述
ST3241E器件由3个驱动器、5个接收器和一个双电荷泵电路组成。该器件符合EIA/TIA和V.28/V.24通信标准的要求，具备高数据速率能力和增强的静电放电（ESD）保护功能。所有发射器输出和接收器输入采用IEC 1000 - 4 - 2接触放电方式可承受±8 kV的静电，采用人体模型可承受±15 kV的静电。接收器R2始终处于激活状态，以实现串口的唤醒功能。
商品特性
- RS - 232 I/O引脚的ESD保护：±8 kV
- IEC 1000 - 4 - 2接触放电：±15 kV
- 人体模型
- 自动掉电时电源电流低至1 μA
- 最低保证数据速率为250 kbps
- 保证压摆率范围为6 V/μs
- 保证具备鼠标驱动能力
- 需0.1 μF外部电容
- 低至3 V时仍符合EIA/TIA - 232规范
- 采用SSOP 28封装
应用领域
- 笔记本电脑
- 超便携笔记本电脑
- 掌上电脑
- 电池供电设备
- 手持设备
- 外设
- 打印机
