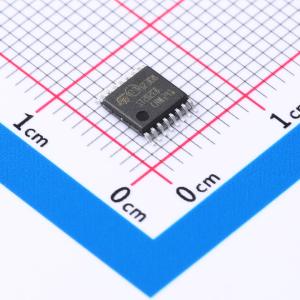

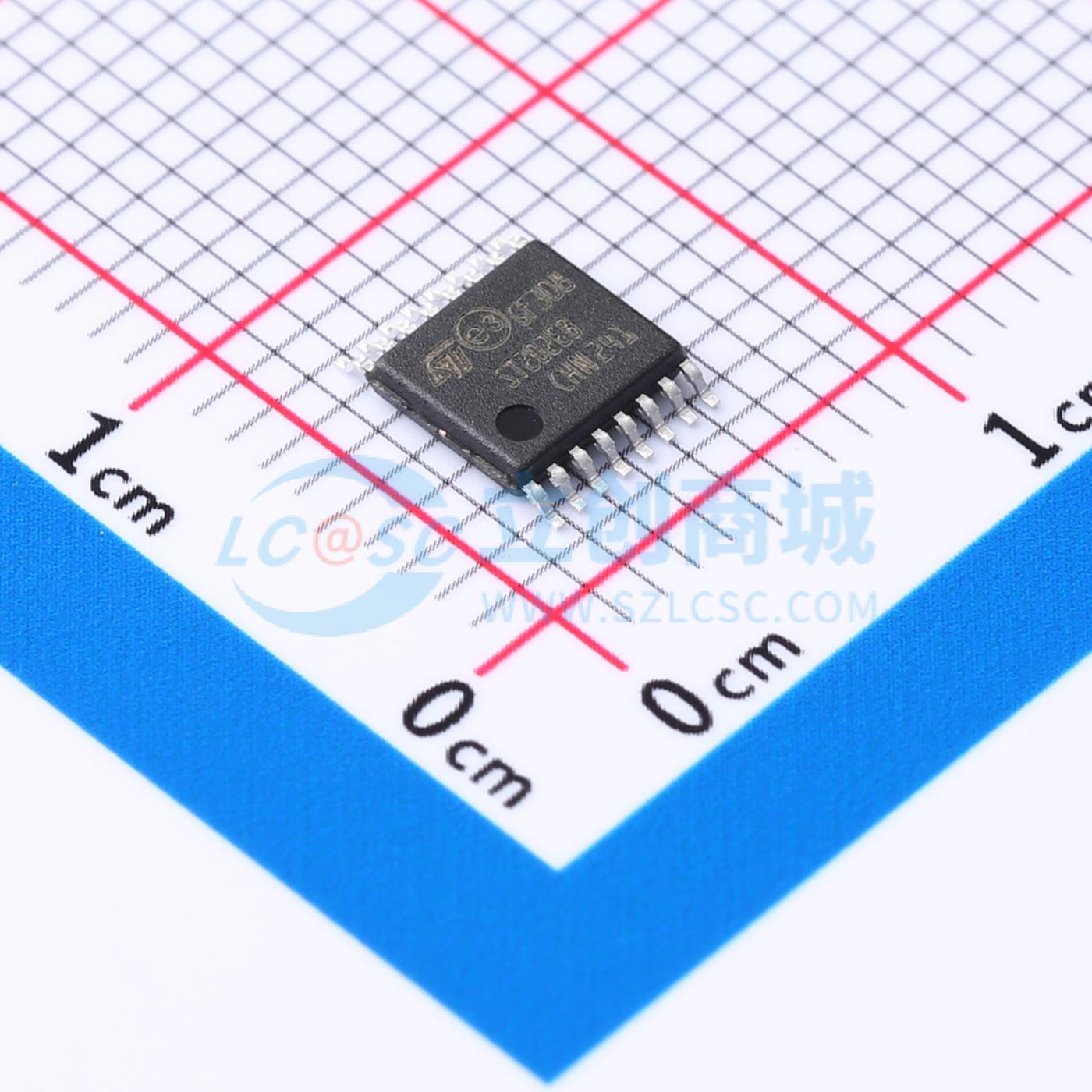

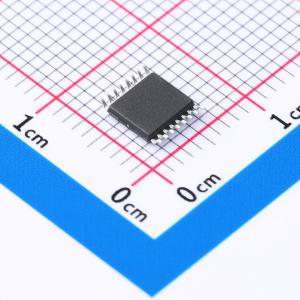

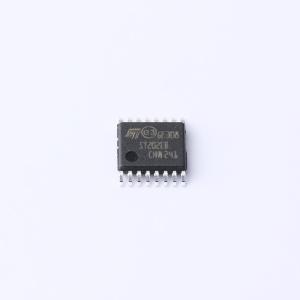

ST202EBTR
±15kVESD-保护5V RS-232收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST202EB, ST202EC, ST232EB 和 ST232EC 是两个驱动器和两个接收器的设备，设计用于在恶劣环境中的RS-232和V.28通信。每个发射器输出和接收器输入都受到±15kV静电放电(ESD)冲击的保护。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST202EBTR
- 商品编号
- C2671087
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 230Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 5mA |
商品概述
ST202EB、ST202EC、ST232EB 和 ST232EC 是为恶劣环境中的 RS-232 和 V.28 通信设计的两驱动器、两接收器设备。每个发射器输出和接收器输入都受到 ±15 kV 静电放电（ESD）冲击的保护。当按照 EIA/TIA-232E 规范加载时，驱动器在高达 230 kbps 的数据速率下满足所有 EIA/TIA-232E 和 CCITT V.28 规格。ST202EB、ST202EC、ST232EB 和 ST232EC 使用单一 5 V 供电电压。
ST232EB 和 ST232EC 使用四个 1 µF 电容工作，而 ST202EB 和 ST202EC 则使用四个 0.1 µF 电容工作，这进一步降低了成本和板空间。
