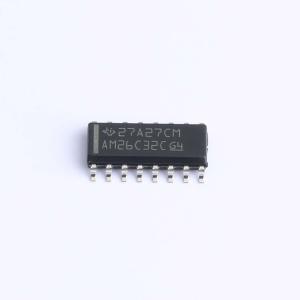

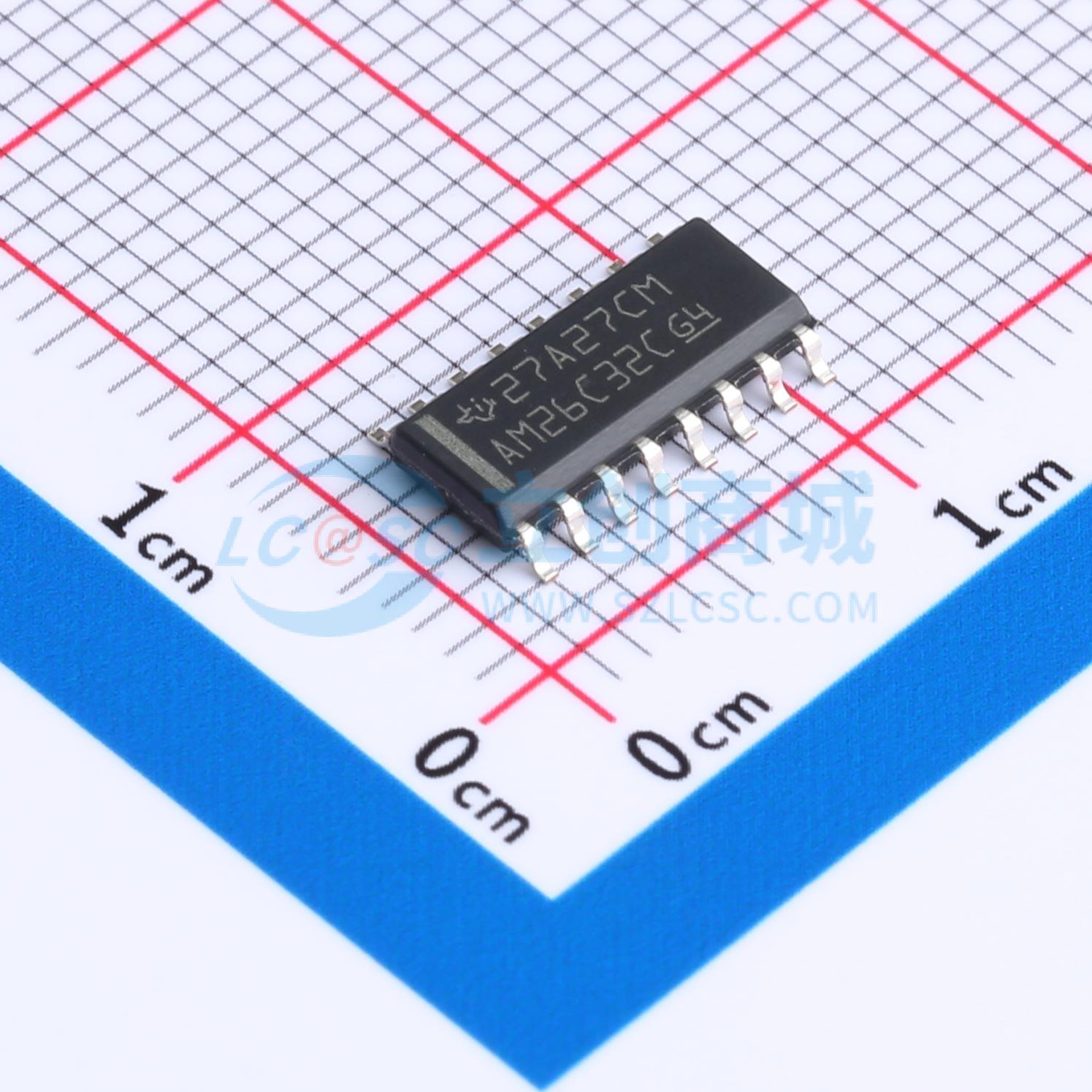

AM26C32CDR

AM26C32四路差动线路接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AM26C32是一款四路差动线路接收器，符合或超出了ANSI TIA/EIA-422-B、TIA/EIA-423-B和ITU建议V.10与V.11的要求。
品牌名称: TI(德州仪器)
商品型号: AM26C32CDR
商品编号: C2671089
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.349克(g)

商品参数

商品概述

AM26C32 器件是一款四路差动线路接收器，用于平衡或不平衡的数字数据传输。四个接收器均具有使能功能，该功能提供了两种可选输入：高电平有效输入和低电平有效输入。通过三态输出，该器件可直接连接至总线组织式系统。失效防护设计规定当输入处于开路状态时，输出始终为高电平。 AM26C32 器件采用 BiCMOS 工艺制造，该工艺有效集成了双极晶体管和 CMOS 晶体管。通过该工艺，即可实现双极晶体管的耐高电压大电流特性又可实现 CMOS 的低功耗特性，器件功耗降低至 AM26LS32 标准器件的五分之一左右，同时仍可保持交流和直流性能。

商品特性

符合或超出了 ANSI TIA/EIA-422-B、TIA/EIA-423-B 和 ITU 建议 V.10 与 V.11 的要求
低功耗， ICC = 10 mA（典型值）
具有 ±200 mV 灵敏度的 ±7 V 共模范围
输入迟滞： 60 mV（典型值）
t₍pd₎ = 17 ns（典型值）
采用 5V 单电源供电
三态输出
输入失效防护电路
是 AM26LS32 器件的改良替代品
可用于 Q-Temp 汽车

应用领域

高可靠性汽车应用
工厂自动化
ATM 和点钞机
智能电网交流和伺服电机驱动器

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	4.5V~5.5V

	属性	参数值
	数据速率	200Kbps
	静电保护	±3kV
	工作温度	0℃~+70℃
	静态电流	10mA
