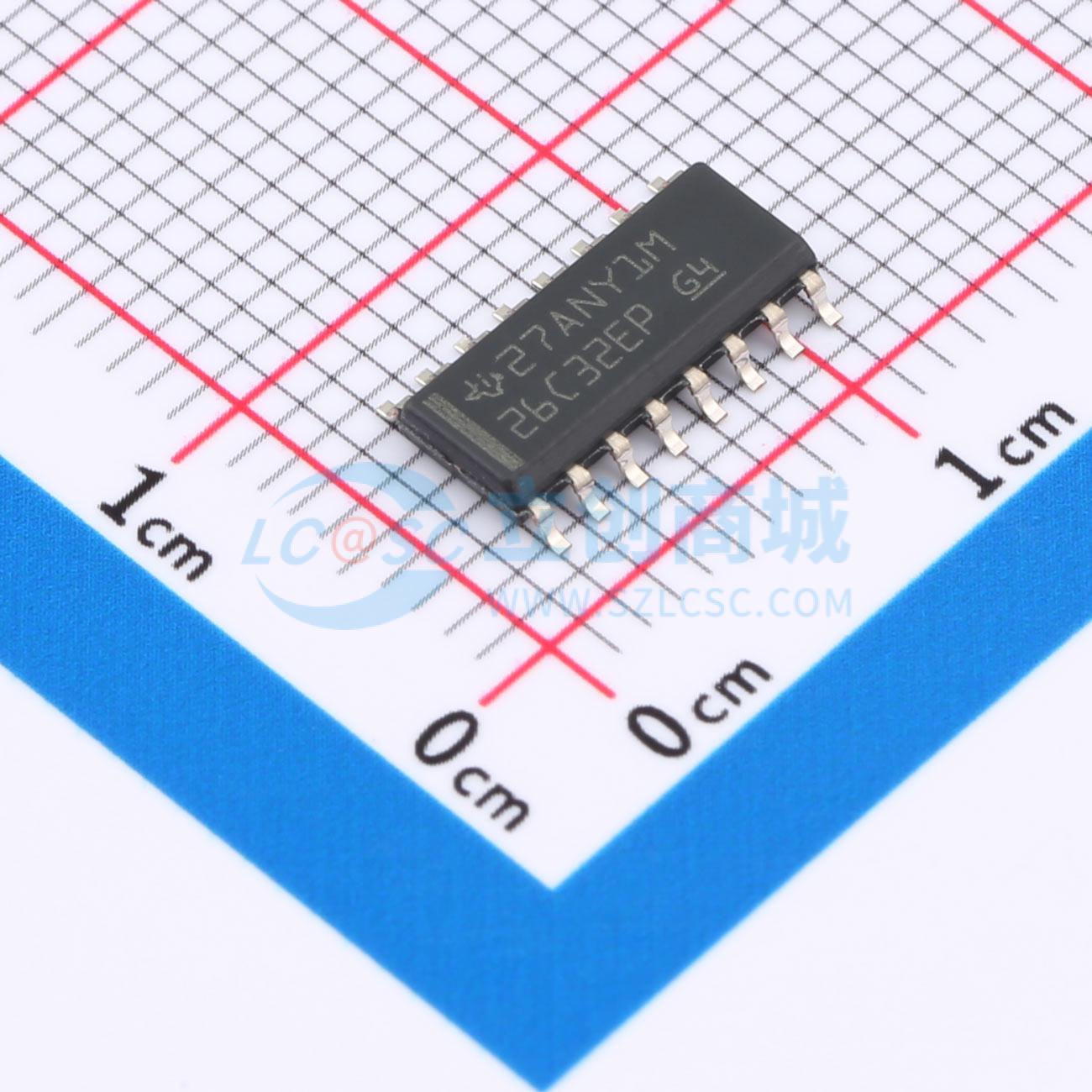

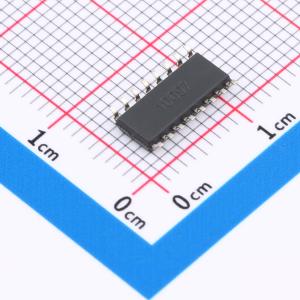

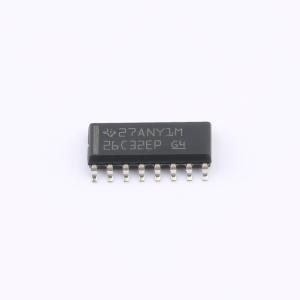

温馨提醒：图片仅供参考，商品以实物为准
AM26C32MDREP
四通道差分线接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、单电源供电、增强型ESD保护和宽工作温度范围的四通道差分线接收器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- AM26C32MDREP
- 商品编号
- C2671071
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.381818克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5V | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流 | 10mA |
商品概述
AM26C32是一款四路差分线路接收器，适用于平衡或非平衡数字数据传输。使能功能为四个接收器所共用，提供高电平有效或低电平有效输入选择。三态输出允许直接连接到总线式系统。故障安全设计规定，若输入开路，输出始终为高电平。 AM26C32器件采用BiCMOS工艺制造，该工艺结合了双极型和CMOS晶体管。此工艺兼具双极型晶体管的高电压、大电流特性和CMOS晶体管的低功耗特性，在保持交流和直流性能的同时，将功耗降低至标准AM26LS32的约五分之一。 AM26C32的工作温度范围扩展至 -55℃至125℃。
商品特性
- 低功耗，典型ICC = 10 mA
- 共模范围为±7 V，灵敏度为±200 mV
- 典型输入迟滞... 60 mV
- 典型tpd = 17 ns
- 单5 V电源供电
- 三态输出
- 输入故障安全电路
- 是AM26LS32的改进替代产品
- 扩展温度性能范围为 -55℃至125℃
- 增强对制造资源减少（DMS）的支持
- 增强产品变更通知
- 合格认证 (1) 符合或超过ANSI TIA/EIA - 422 - B、TIA/EIA - 423 - B以及ITU建议V.10和V.11的要求
