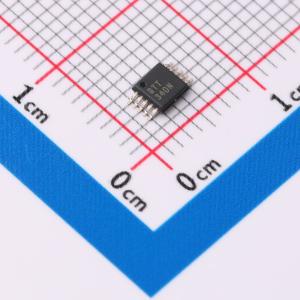

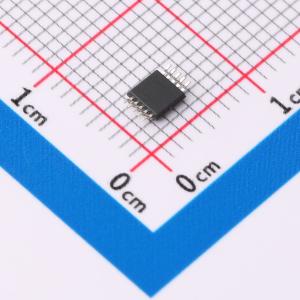

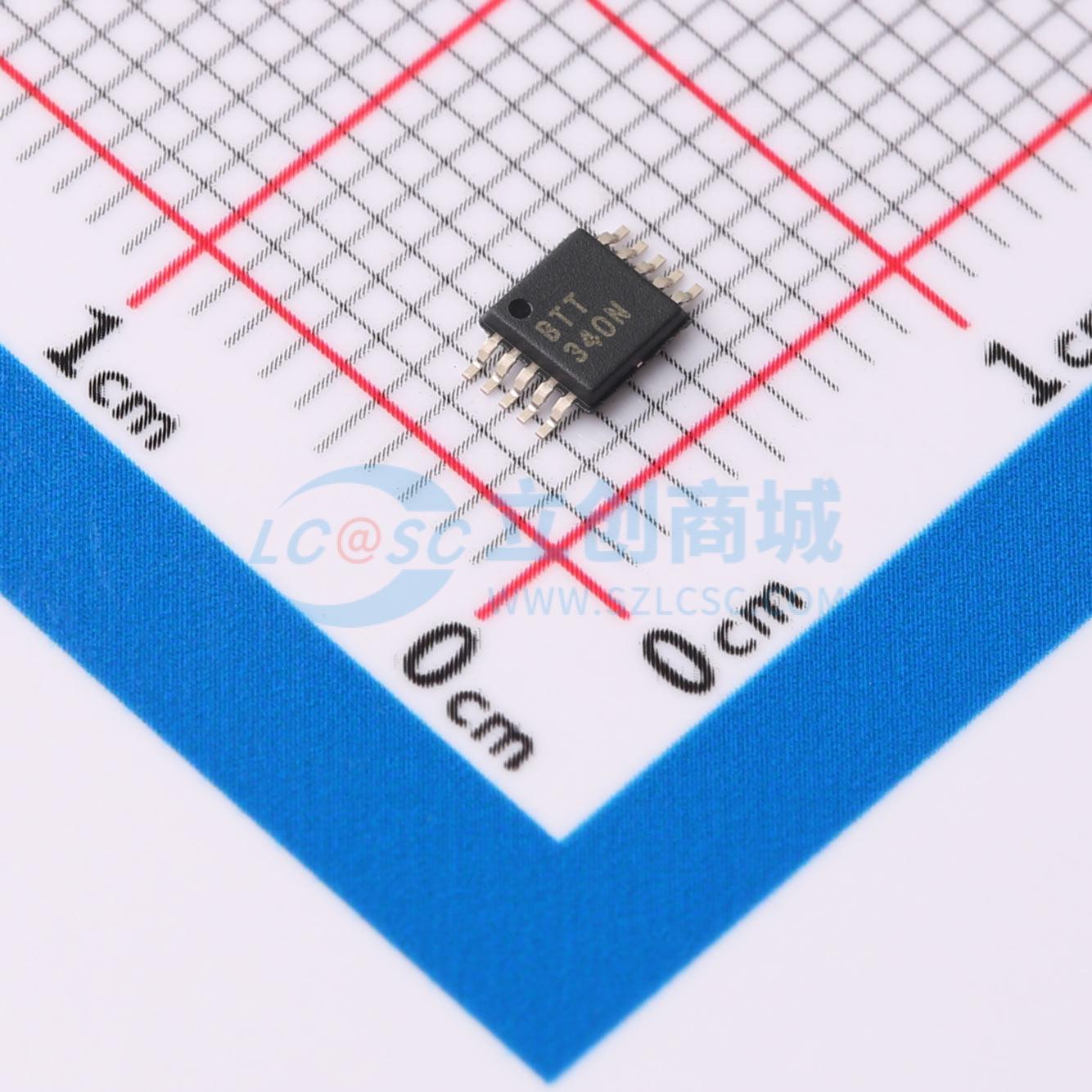

SN65HVD3080EDGSR
低功耗RS-485全双工驱动器/接收器
- 描述
- 这些设备是为全双工RS-485或RS-422数据总线网络设计的平衡驱动器和接收器。它们由5V电源供电，完全符合TIA/EIA-485A标准。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD3080EDGSR
- 商品编号
- C2671074
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 200Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | - | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 375uA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 热插拔保护；失效保护；使能关断；低功耗模式 |
商品概述
该器件为低功耗RS-485全双工平衡驱动器和接收器，专为全双工RS-485或RS-422数据总线网络设计，由5V电源供电，完全符合TIA/EIA-485A标准。器件具有受控的总线输出转换时间，适合200kbps至20Mbps的信号传输速率。设计可在低电源电流下工作，不包括负载时典型值不到1mA，在非活动关断模式下，电源电流可降至几纳安，适合对功率敏感的应用。器件具有宽共模范围和高ESD保护级别，额定运行温度范围为-40℃至85℃。
商品特性
- 低静态功耗
- 使能模式典型静态电流为375μA
- 关断模式典型静态电流为2nA
- 采用小型MSOP封装
- 支持1/8单位负载，每个总线可容纳多达256个节点
- 总线引脚支持16kV ESD保护，所有引脚支持6kV ESD保护
- 带有失效防护接收器，可适配总线开路、短路及空闲状态
- 符合TIA/EIA-485A标准
- 兼容RS-422
- 支持加电、断电无毛刺脉冲运行
应用领域
- 运动控制器
- 销售点POS终端
- 机架到机架通信
- 工业网络
- 电源逆变器
- 电池供电型应用
- 楼宇自动化
