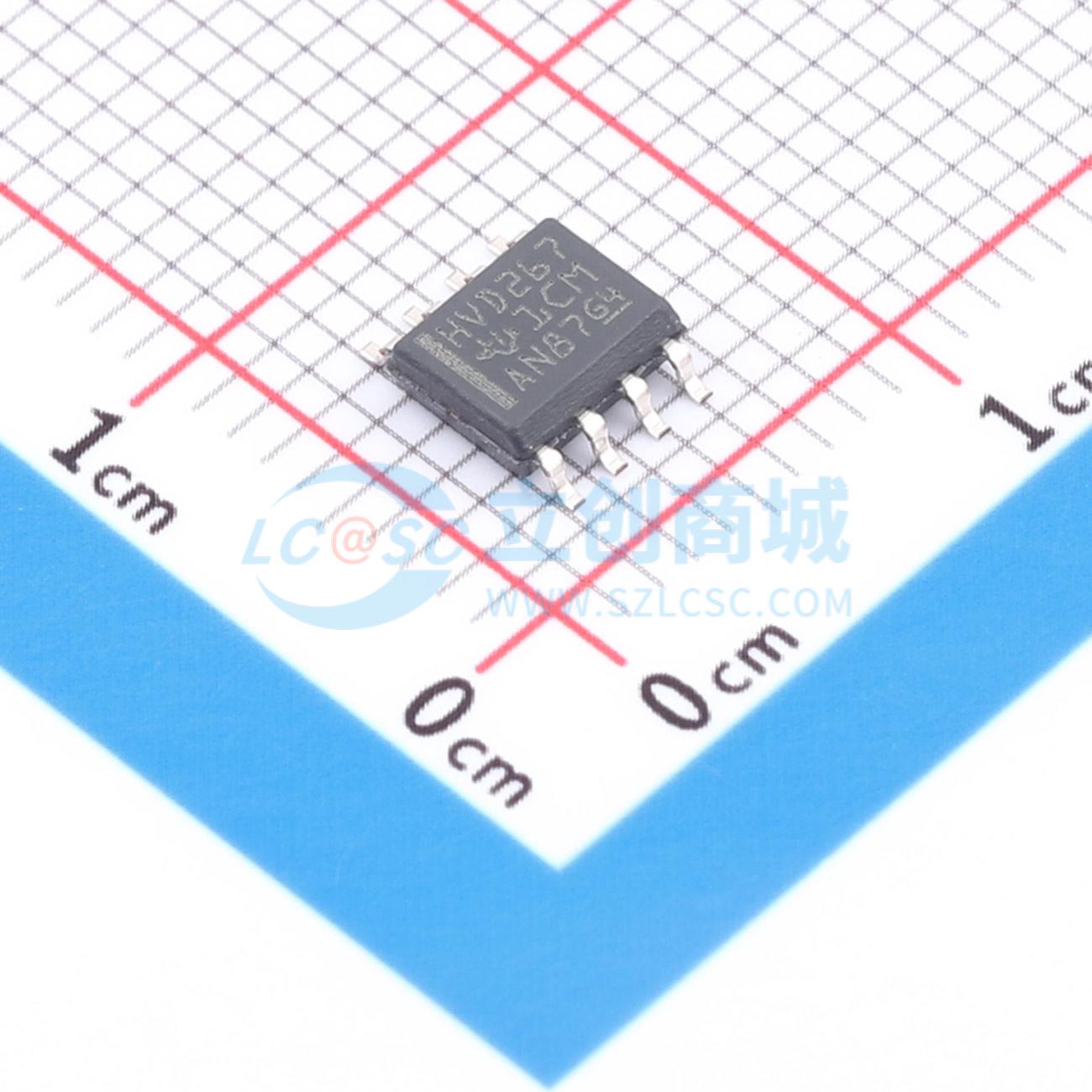

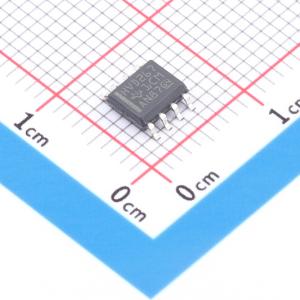

温馨提醒：图片仅供参考，商品以实物为准

SN65HVD267DR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65HVD267 具有冗余功能、用于 CAN FD（灵活数据速率）的“Turbo”CAN 收发器
品牌名称: TI(德州仪器)
商品型号: SN65HVD267DR
商品编号: C2671285
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品概述

这款CAN收发器符合ISO1189-2高速CAN（控制器局域网）物理层标准。其在CAN FD（具有灵活数据速率的CAN）网络中的数据速率为2Mbps（兆比特每秒），在小型CAN网络中的数据速率高达1Mbps以上，并且在大型高负载网络中具有更高的时序余裕和数据速率。这款器件提供多种保护功能，从而提高器件和CAN网络的稳定性。SN65HVD267新增了一些特性，以便能够轻松设计具有故障指示的冗余和多拓扑网络，从而使CAN系统获得更高级别的安全特性。

商品特性

满足ISO11898-2标准的要求
Turbo CAN：指定用于2Mbps CAN FD（具有灵活数据速率的CAN）
短时和对称传播延迟时间以及针对增强型时序裕量的快速环路时间
CAN网络中更快的数据速率
I/O电压范围支持3.3V和5V
MCU未上电时的理想无源特性–总线和逻辑引脚处于高阻态（无负载）
上电/掉电时总线上无毛刺脉冲
人体放电模式(HBM)静电放电(ESD)保护超过±12kV
总线故障保护 -27V至40V
电源引脚欠压保护
驱动器显性超时(TXD DTO)
SN65HVD267：接收器主计时功能(RXD DTO)
SN65HVD267：故障输出引脚
热关断保护
额定运行温度范围 -40°C至125°C

应用领域

具有灵活数据速率的CAN网络中的2Mbps操作
高负载CAN网络以及低至10kbps的网络（使用TXD DTO）中的1Mbps操作
工业自动化、控制、传感器和驱动系统
楼宇安全和恒温控制自动化
电信基站状态和控制
SN65HVD267：带有冗余和多拓扑CAN网络的功能安全
诸如CANopen，DeviceNet，NMEA2000，ARNIC825，ISO11783的CAN总线标准

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	2Mbps

	属性	参数值
	工作电压	4.5V~5.5V
	工作温度	-40℃~+125℃
