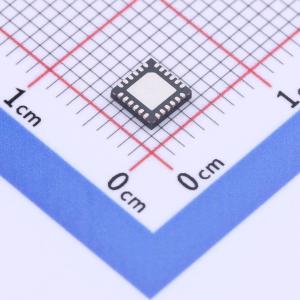

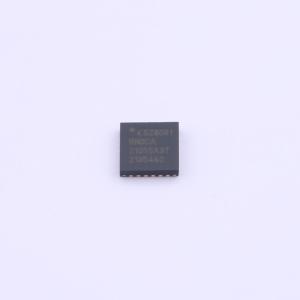

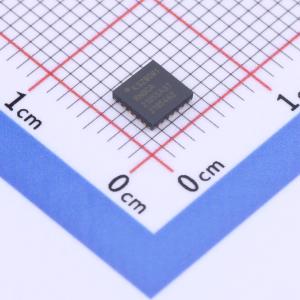

KSZ8081RNDCA-TR

KSZ8081RNA/RND 10BASE-T/100BASE-TX PHY with RMII

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单芯片10BASE-T/100BASE-TX IEEE 802.3兼容以太网收发器，支持RMII v1.2接口。
品牌名称: MICROCHIP(美国微芯)
商品型号: KSZ8081RNDCA-TR
商品编号: C2671051
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

KSZ8081RNA/RND 是一款单电源 10BASE-T/100BASE-TX 以太网物理层收发器，用于通过标准 CAT-5 非屏蔽双绞线 (UTP) 电缆进行数据传输和接收。它是一款高度集成的物理层解决方案，通过使用片上端接电阻和集成低噪声稳压器来为 1.2V 核心供电，从而降低了板卡成本并简化了板卡布局。该器件提供了简化的介质独立接口 (RMII)，可以直接连接到以太网处理器和交换机中符合 RMII 标准的 MAC。

在上电默认情况下，KSZ8081RNA 使用 25 MHz 晶体生成所有所需的时钟，包括为 MAC 提供的 50 MHz RMII 参考时钟输出。KSZ8081RND 版本则在上电默认情况下接收 50 MHz RMII 参考时钟。参数 NAND 树支持可以在 KSZ8081RNA/RND I/O 和板卡之间进行故障检测，而基于 LinkMD TDR 的电缆诊断功能可以识别出故障的铜缆。

KSZ8081RNA 和 KSZ8081RND 采用 24 引脚无铅 QFN 封装。

商品特性

游戏机
IP 电话
IP 机顶盒
IP 电视
LOM
打印机
单芯片 10BASE-T/100BASE-TX IEEE 802.3 兼容以太网收发器
支持 RMII v1.2 接口，具有 50 MHz 参考时钟输出到 MAC，并可选择输入 50 MHz 参考时钟
支持 RMII 背靠背模式用于 100 Mbps 铜缆中继器
用于 PHY 寄存器配置的 MDC/MDIO 管理接口
可编程中断输出
用于链路和活动状态指示的 LED 输出
差分对的片上端接电阻
基线漂移校正
HP 自动 MDI/MDI-X 可可靠检测并纠正直通和交叉电缆连接，并具有禁用和启用选项
自动协商以自动选择最高链路速度（10/100 Mbps）和双工模式（半双工/全双工）
电源关闭和节能模式
LinkMD TDR 基于电缆诊断以识别故障铜缆
参数 NAND 树支持用于检测芯片 I/O 和板之间故障
HBM ESD 等级（6 kV）
用于诊断的环回模式
单 3.3V 电源，VDD I/O 选项为 1.8V、2.5V 或 3.3V
内置 1.2V 核心稳压器
提供 24 引脚 4 mm x 4 mm QFN 封装

应用领域

游戏机
IP电话
IP机顶盒
IP电视
LOM
打印机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	以太网收发器
	类型	以太网收发器
	通道数	-
	MAC接口	RMII

	属性	参数值
	以太网速率标准	10BASE-T；100BASE-TX
	数据速率	10Mbit/s；100Mbit/s
	工作电压	3.3V
	工作温度	-40℃~+85℃
