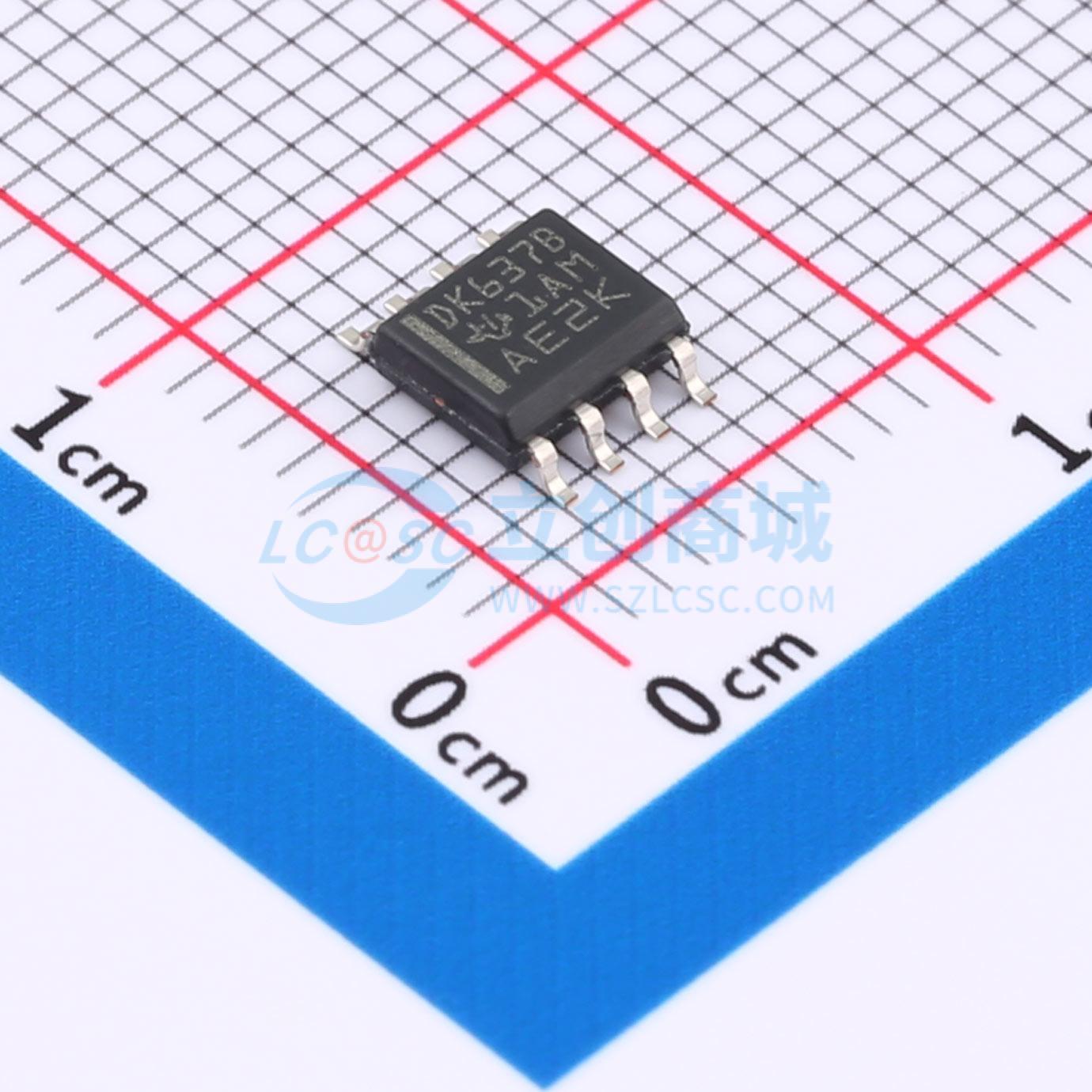

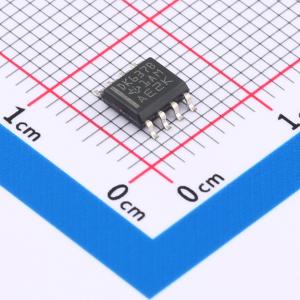

SN65LVDS9637BDR

高速差分接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65LVDS9637B 具有 -2V 至 4.4V 共模范围的双路 LVDS 接收器
品牌名称: TI(德州仪器)
商品型号: SN65LVDS9637BDR
商品编号: C2671065
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.44克(g)

商品参数

商品概述

这是一系列差分线路接收器，可实现低压差分信号LVDS的电气特性，LVDS定义于TIA/EIA-644标准，是符合该标准的第二代接收器产品，可为有线应用环境提供解决方案，属于该类产品的延伸，无需替代旧款LVDS接收器，现有型号包括SN65LVDS32B、SN65LVDT32B、SN65LVDS3486B、SN65LVDT3486B、SN65LVDS9637B、SN65LVDT9637B，上述型号工作温度范围为-40℃到85℃，器件内置有限ESD防护，存储或操作过程中需采取措施防止MOS栅极遭受静电损坏。

商品特性

满足或超过ANSI EIA/TIA-644标准要求，信令速率最高可达400Mbps
采用单路3.3V电源供电
常规共模输入电压范围为-2V至4.4V，另有部分型号输入共模电压范围可达-4V至5V
整个共模输入电压范围内差分输入阈值小于50mV，带有50mV迟滞
整个共模输入电压范围内输入阈值不超过±50mV
LVDT系列集成110Ω线路终端电阻，非终端SN65LVDS系列可用于多点分支或其他终端电路
典型传播延迟时间为4ns
具备有源故障安全功能，无输入时可保证输出高电平，输入信号丢失后可在600ns内输出高电平，防止故障条件下噪声被接收为有效数据，也可用于线或总线信号传输
总线引脚ESD防护超过15kV HBM，输入引脚可承受±15kV人体模型HBM和±600V机器模型MM静电放电不损坏，提升连接应用的可靠性
掉电时输入保持高阻抗状态
推荐最大并行传输速率为200M传输/秒
采用小外形封装，引脚间距为1.27mm
与AM26LS32、MC3486、µA9637引脚兼容
输入共模电压范围相比标准最低要求宽2V，可将驱动器与接收器之间的接地噪声容限提升至3V，支持更长的电缆长度
精确控制差分输入阈值，输入电压迟滞可改善缓慢变化输入信号的噪声抑制能力
可提供带R后缀的卷带包装选项

应用领域

用于阻抗约100Ω的受控阻抗介质上的点到点基带数据传输，传输介质可为印刷电路板走线、背板或电缆

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	2
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
