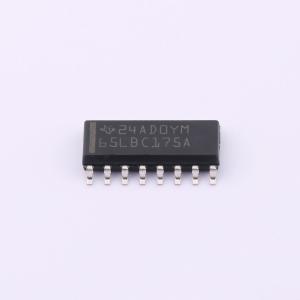

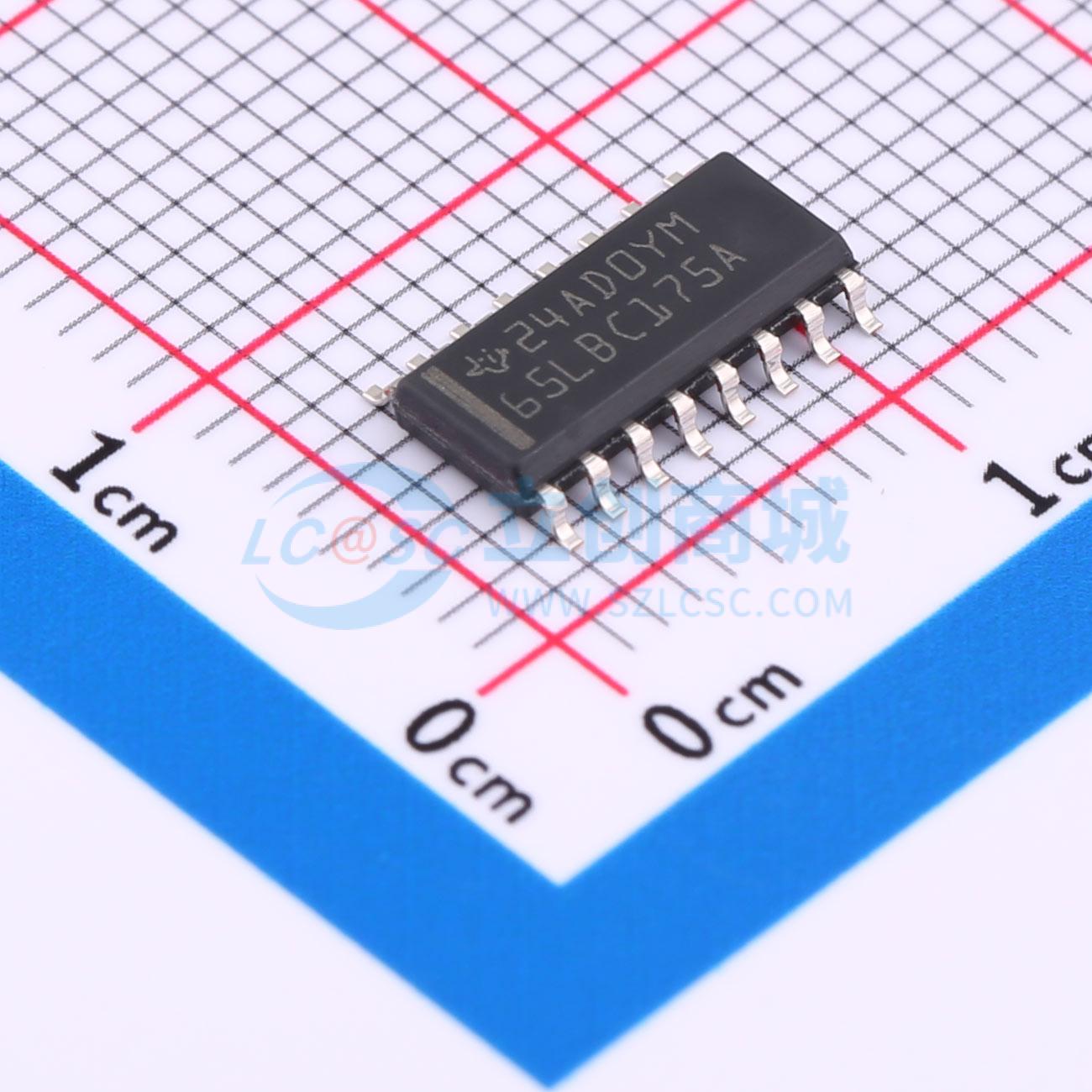

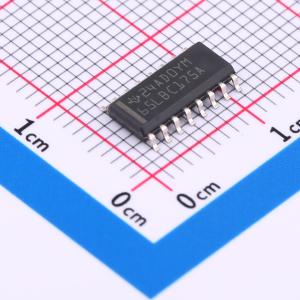

SN65LBC175ADR
四通道 RS-485 差分线接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422)和ISO 8482 (Euro RS-485)应用。具有高达50 Mbps的数据传输速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65LBC175ADR
- 商品编号
- C2671018
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 50Mbps | |
| 静电保护 | ±6kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 16mA | |
| 功能特性 | 使能关断；低功耗模式 |
商品概述
SN65LBC175A 和 SN75LBC175A 是具有三态输出的四通道差分线路接收器，专为TIA/EIA-485即RS-485、TIA/EIA-422即RS-422 和 ISO 8482即Euro RS-485应用设计。当数据速率高达甚至超过50Mbps时，该器件针对均衡后的多点总线通信进行了优化，传输介质可采用双绞线电缆、印刷电路板走线或背板，最终数据传输速率和距离取决于介质衰减特性和环境噪声耦合。每个接收器都可在较宽的正负共模输入电压范围内运行，带有6kV的ESD保护，适用于恶劣环境中的高速多点数据传输，该器件采用LinBiCMOST™设计，有助于实现低功耗和固有的稳健性。两个EN输入可实现成对的使能控制，也可在外部将二者连接在一起，用相同的信号使能全部四个接收器。SN75LBC175A可在0℃至70℃的工作温度范围内运行，SN65LBC175A可在-40℃至85℃的温度范围内运行。
商品特性
- 专为TIA/EIA-485、TIA/EIA-422 和 ISO 8482 应用而设计
- 信号传输速率超过 50Mbps
- 在总线短路、开路和空闲总线情况下提供失效防护
- 为总线输入提供6kV的ESD保护
- 共模总线电压输入范围为-7V至12V
- 传播延迟时间小于16ns
- 低待机功耗小于20μA
- 可对MC3486、DS96F175、LTC489和SN75175进行引脚兼容升级
应用领域
- 工厂自动化
- ATM 和点钞机
- 智能电网
- 交流和伺服电机驱动器
