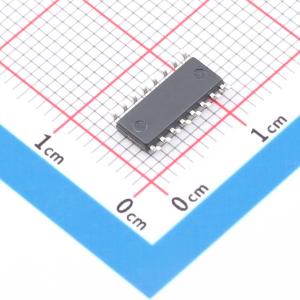

温馨提醒：图片仅供参考，商品以实物为准

DS90C032TMX/NOPB

DS90C032 LVDS四路CMOS差分线接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS90C032是一款四通道CMOS差分线接收器，适用于需要超低功耗和高数据速率的应用。支持超过155.5 Mbps (77.7 MHz)的数据传输速率，并使用LVDS技术。
品牌名称: TI(德州仪器)
商品型号: DS90C032TMX/NOPB
商品编号: C2671004
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DS90C032是一款四路CMOS差分线路接收器，适用于要求超低功耗和高数据速率的应用场景。该器件采用低压差分信号LVDS技术，支持超过155.5Mbps即77.7MHz的数据速率，可接收摆幅为350mV的低压差分输入信号，并将其转换为兼容TTL的CMOS输出电平；支持三态功能，可用于输出多路复用；添加外部故障安全偏置后，可支持开路、短路以及终端100Ω输入故障安全，故障安全条件下接收器输出均为高电平；该器件与配套线路驱动器可为高速点对点接口应用提供低功耗方案。

商品特性

支持最高155.5Mbps即77.7MHz切换速率
可接受摆幅350mV的小差分信号电平
功耗极低
5V电压、25℃条件下最大差分偏斜为600ps
最大传播延迟为6.0ns
提供工业工作温度范围
提供SOIC和LCCC两种表面贴装封装可选
引脚与DS26C32A、MB570 PECL、41LF PECL兼容
支持开路输入故障安全
添加外部故障安全偏置后可支持短路和终端输入故障安全
兼容IEEE 1596.3 SCI LVDS标准
符合ANSI/TIA/EIA-644 LVDS标准
内置有限ESD保护

应用领域

需要超低功耗、高数据速率的差分信号接收场景
高速点对点接口应用

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	4.5V~5.5V

	属性	参数值
	数据速率	155.5Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
