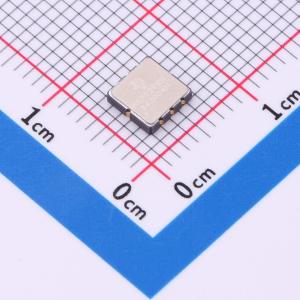

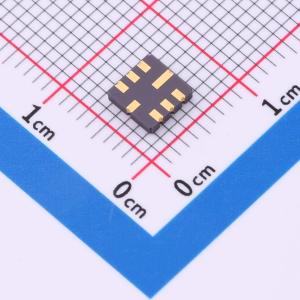

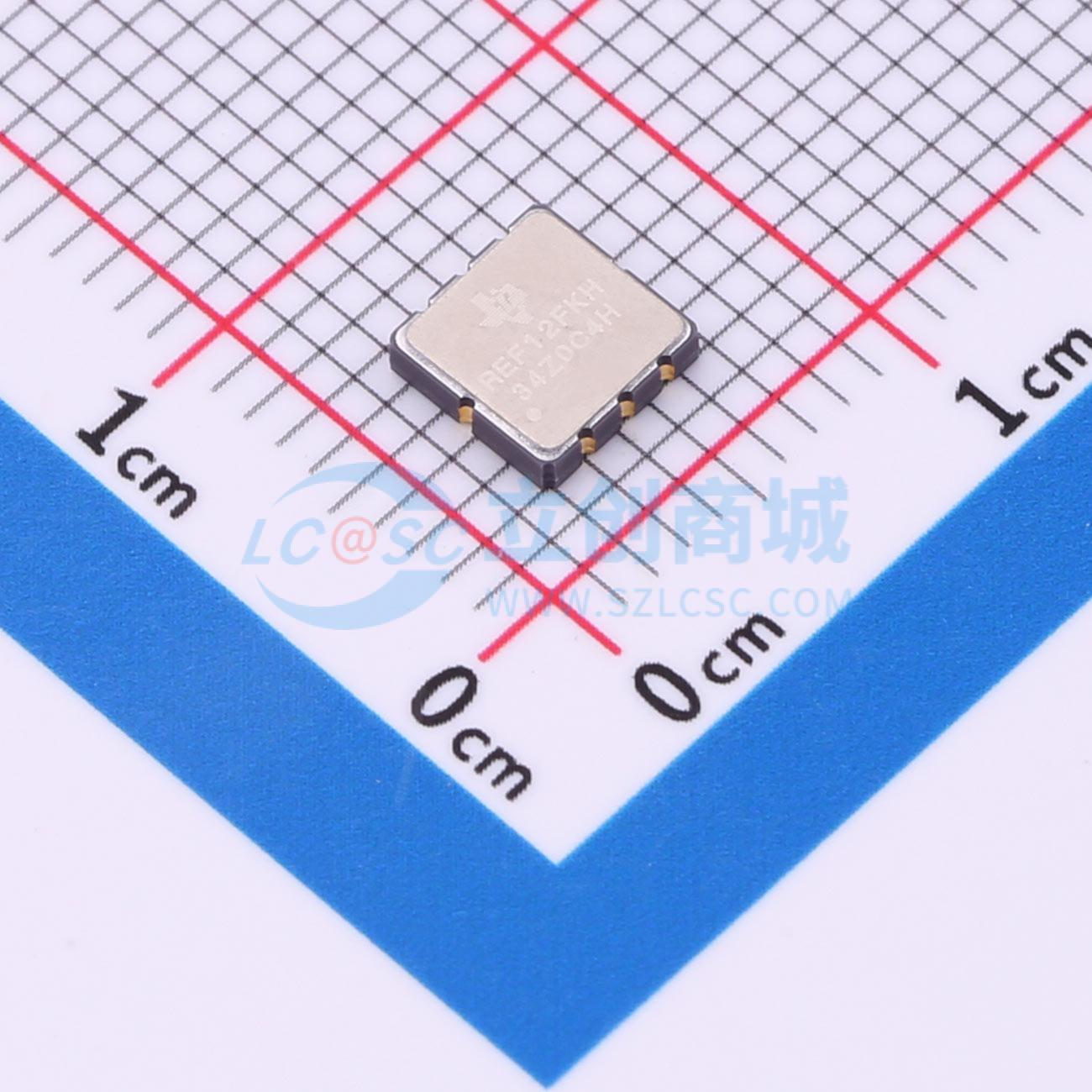

温馨提醒：图片仅供参考，商品以实物为准
REF7012QFKHT
高精度串联电压基准
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- REF70 具有低噪声和低温漂的超高精度电压基准
- 品牌名称
- TI(德州仪器)
- 商品型号
- REF7012QFKHT
- 商品编号
- C2671012
- 商品封装
- LCCC-8(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 2.75V~18V | |
| 输出电压 | 1.25V | |
| 输出电流 | 10mA | |
| 精度 | ±0.025% |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 2ppm/℃ | |
| 电压基准类型 | 串联 | |
| 噪声(0.1Hz-10Hz) | 0.23ppmp-p | |
| 噪声(10Hz-10kHz) | 0.35ppmrms | |
| 工作温度 | -40℃~+125℃ |
商品概述
REF70 是一系列高精度串联电压基准，具有超低的噪声 (0.23ppmₚ₋ₚ)、非常低的温度漂移系数(2ppm/°C) 和高精度 (±0.025%)。REF70 提供高PSRR、低压降以及出色的负载和线路调节功能，有助于满足严格的瞬态要求。这种精度和特性的组合专门为测试和测量等应用而设计，这些应用需要与精密基准精确配对，并需要高分辨率数据转换器，从而在信号链中实现出色的性能。REF70 还适用于对噪声敏感的医疗应用，以帮助实现模拟前端的低噪声测量。REF70 系列提供 VSSOP 和 LCCC 封装选项。LCCC(FKH) 封装是一种密封的陶瓷封装，可为需要长期稳定基准而无需校准的应用提供低的长期漂移。REF70 可在 -40°C 至 +125°C 的宽温度范围内运行，凭借宽的温度范围，器件可在各种工业应用中运行。
商品特性
- 低噪声支持精确测量：
- 1/f 噪声（0.1Hz 至 10Hz）：0.23ppmp-p
- 10Hz 至 1kHz：0.35ppmrms
- 高准确度：±0.025%（最大值）
- 耐湿密封陶瓷封装 (LCCC)
- 出色的长期稳定性（1000 小时）：35ppm
- 低压降：400mV
- 适用于多种应用：
- 高达 18V 的宽输入电压
- 输出电流：±10mA
- 电压选项：1.25V、2.5V、3V、3.3V、4.096V、5V
- 超灵活的解决方案：
- 与 1μF 至 100μF 输出的低 ESR 电容器搭配使用时可保持稳定
- 高 PSRR：1kHz 时为 107dB
- 工作温度范围：-40°C 至 +125°C
应用领域
- 半导体测试设备
- 精密数据采集系统
- 精密称重秤
- 超声波扫描仪
- X 射线系统
- 工业仪表
- PLC 模拟 I/O 模块
- 现场发送器
- 电源监控
