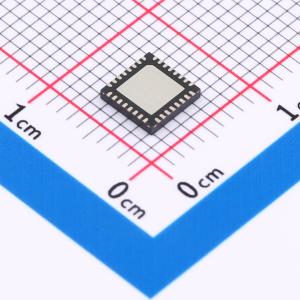

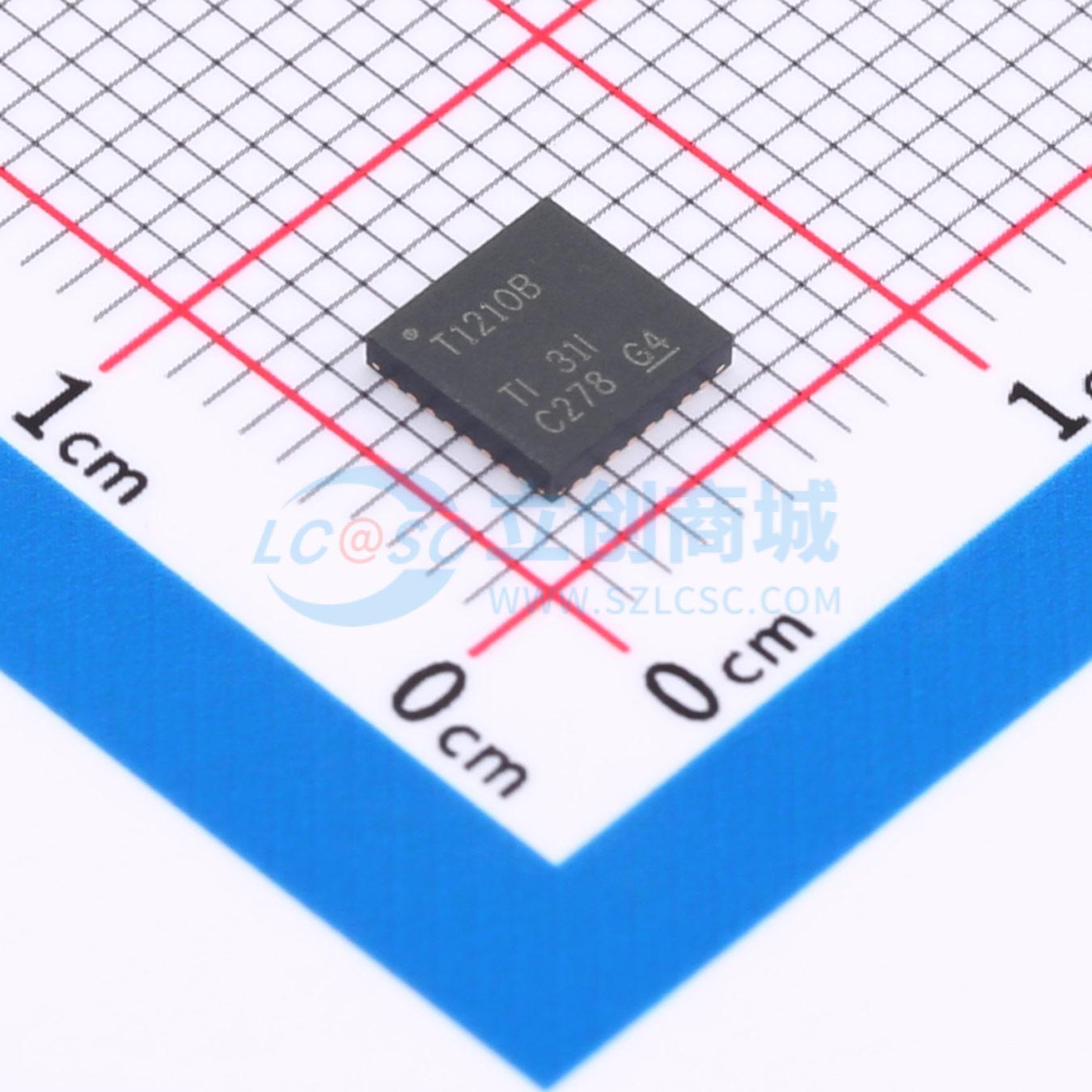

温馨提醒：图片仅供参考，商品以实物为准
TUSB1210BRHBT
TUSB1210独立USB收发器硅芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- USB2.0 PHY收发器芯片，可通过ULPI接口连接到USB控制器。支持所有USB2.0数据速率（高速480Mbps、全速12Mbps以及低速1.5Mbps），兼容主机和外设模式。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB1210BRHBT
- 商品编号
- C2671015
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.7484克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - | |
| USB协议版本 | USB 2.0 | |
| 通道数 | - | |
| 工作电压 | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 480Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 15mA | |
| 静态电流 | 1mA |
商品概述
TUSB1210 是一款 USB2.0 收发器芯片，可通过 ULPI 接口连接到 USB 控制器。该器件支持所有 USB2.0 数据速率（高速 480Mbps、全速 12Mbps 以及低速 1.5Mbps），且兼容主机和外设模式。该器件还支持 UART 模式和传统的 ULPI 串行模式。TUSB1210 还支持 USB2.0 规范的 OTG（1.3 版）可选附录，包括 HNP 和 SRP。 发送器中的 DP/DM 外部元件补偿可对串联阻抗中的变化进行补偿，以匹配数据线路阻抗和接收器输入端阻抗，限制数据反射，从而改善眼图。
商品特性
- USB2.0 PHY 收发器芯片，可通过 ULPI 接口连接 USB 控制器，完全符合通用串行总线规范 2.0 版、USB 2.0 规范移动附录 1.3 版、UTMI+ 低引脚接口 (ULPI) 规范 1.1 版、ULPI 12 引脚 SDR 接口
- DP/DM 线路外部元件补偿（专利号 US7965100B1）
- 具有连接主机、外设和 OTG 器件内核的接口；针对便携式设备或具有内置 USB OTG 器件内核的系统 ASIC 进行了优化
- 完整的 USB OTG 物理前端，支持主机协商协议 (HNP) 和会话请求协议 (SRP)
- VBUS 过压保护电路系统可在 –2V 至 20V 的电压范围内保护 VBUS 引脚
- 内部 5V 短路保护功能，可防止 DP、DM 和 ID 引脚通过电缆短接至 VBUS 引脚
- ULPI 接口：I/O 接口 (1.8V) 针对无端接 50Ω 线路阻抗进行了优化，ULPI 时钟引脚 (60MHz) 支持输入和输出时钟配置，符合 ULPI 标准的完全可编程寄存器集
- 完全工业级工作温度范围：–40°C 至 85°C
- 采用 32 引脚 Quad Flat No Lead [QFN (RHB)] 封装
应用领域
- 手机
- 便携式计算机
- 平板电脑设备
- 视频游戏机
- 台式机
- 便携式音乐播放器
