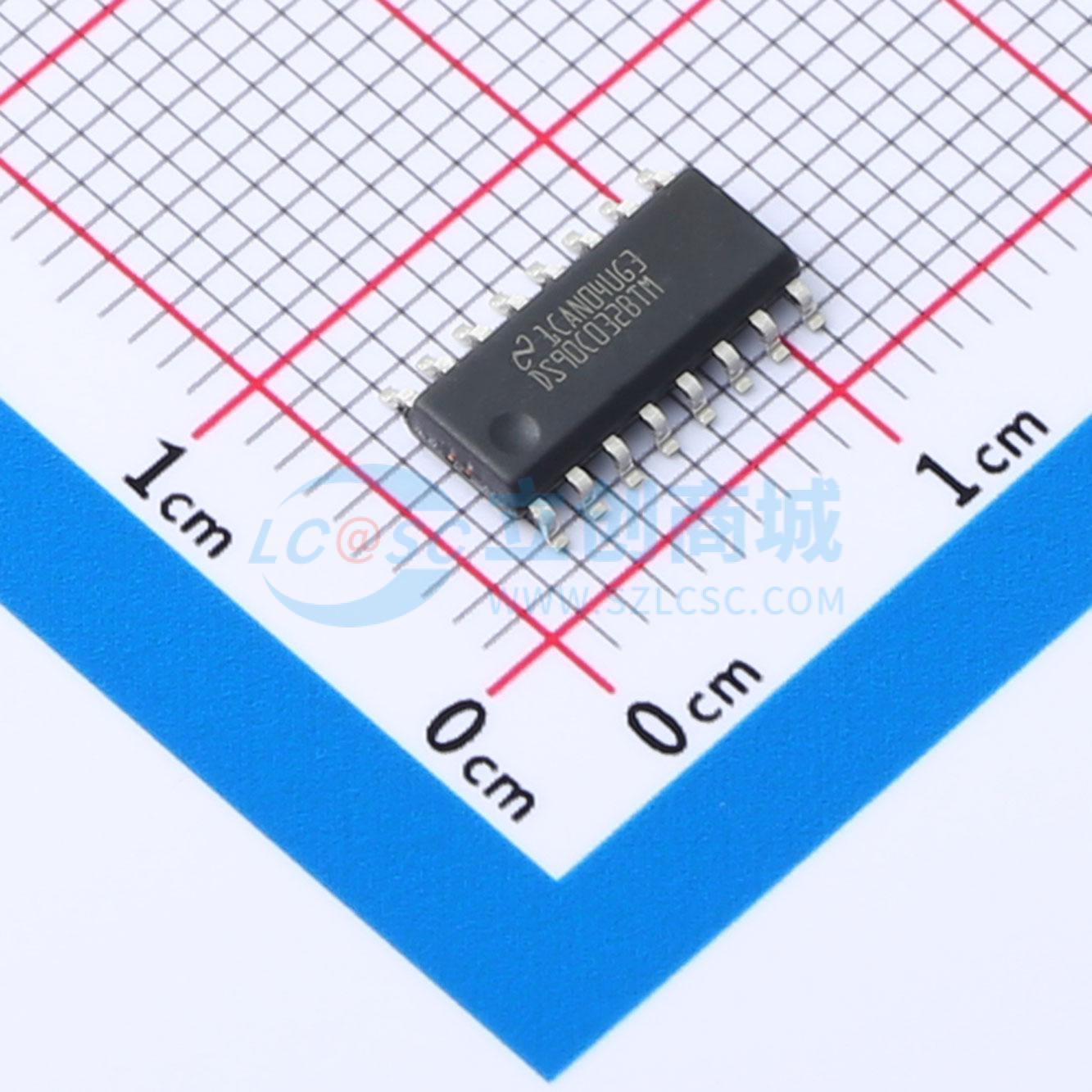

温馨提醒：图片仅供参考，商品以实物为准

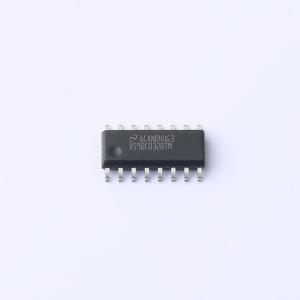

DS90C032BTMX/NOPB

DS90C032B LVDS 四通道CMOS差分线接收器

描述: 支持超过155.5 Mbps (77.7 MHz)数据速率，采用低电压差分信号(LVDS)技术。接受小摆幅(350mV)差分信号并转换为CMOS输出电平。
品牌名称: TI(德州仪器)
商品型号: DS90C032BTMX/NOPB
商品编号: C2671010
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

DS90C032B是一款四路CMOS差分线路接收器，设计用于要求极低功耗和高数据速率的应用。该器件支持超过155.5Mbps（77.7MHz）的数据速率，采用低电压差分信号LVDS技术。它可接收350mV低电压差分输入信号，将其转换为兼容TTL的CMOS输出电平，支持可用于输出多路复用的三态功能；添加外部故障保护偏置后，可支持开路故障保护和100Ω端接输入故障保护，两种故障保护条件下接收器输出均为高电平；断电状态下LVDS输入为高阻抗，可确保VCC不存在时对LVDS总线线路的负载影响最小，可配合配套线路驱动器为高速点对点接口应用中的高功率伪ECL器件提供替代方案。

商品特性

开关速率高于155.5Mbps（77.7MHz）
可接受摆幅为350mV的差分信号电平
掉电模式下LVDS输入为高阻抗
功耗极低
5V、25℃条件下最大差分偏斜为600ps
最大传播延迟为6.0ns
支持工业级工作温度范围
提供表面贴装SOIC封装
引脚与DS26C32A、MB570（PECL）和41LF（PECL）兼容
支持开路和端接输入故障保护
符合ANSI/TIA/EIA-644 LVDS标准
支持三态输出功能，可实现输出多路复用
内置有限的静电放电保护

应用领域

高速点对点接口
需要极低功耗、高数据速率的差分信号接收场景

	属性	参数值
	商品目录	LVDS芯片
	类型	接收器
	驱动器数	0
	接收器数	4
	工作电压	4.5V~5.5V

	属性	参数值
	数据速率	155.5Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS
	功能特性	故障安全
