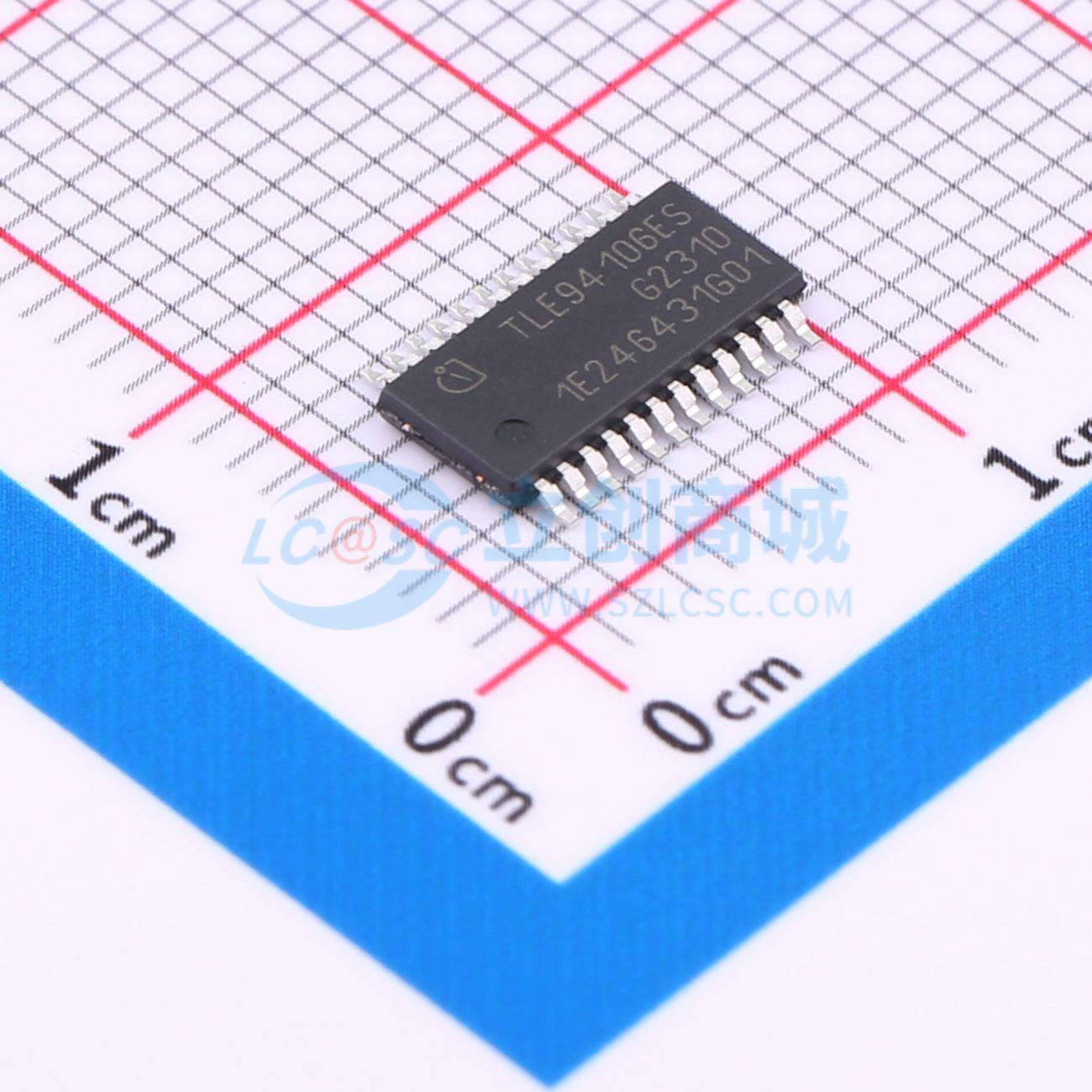

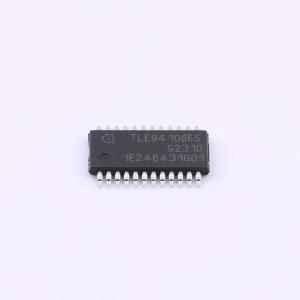

温馨提醒：图片仅供参考，商品以实物为准
TLE94106ESXUMA1
六通道半桥功率驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLE94106ES是一款具备保护功能的六路半桥驱动器，专为汽车运动控制应用而设计，如加热、通风与空调（HVAC）风门直流电机控制。它是一个更大产品系列的一部分，该系列提供从三路输出到十二路输出的半桥驱动器，具备直接接口或SPI接口。这些半桥驱动器旨在以顺序或并行模式驱动直流电机负载
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE94106ESXUMA1
- 商品编号
- C2653437
- 商品封装
- TSDSO-24
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 工作电压 | 5.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护；过热保护；短路保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 静态电流(Iq) | 100nA |
商品概述
TLE94106ES是一款具备保护功能的六路半桥驱动器，专为汽车运动控制应用而设计，如加热、通风和空调（HVAC）风门直流电机控制。它是一个更大产品系列的一部分，该系列提供从三路输出到十二路输出的半桥驱动器，具备直接接口或SPI接口。 半桥驱动器旨在以顺序或并行操作方式驱动直流电机负载。正转（顺时针）、反转（逆时针）、制动和高阻抗等操作模式可通过16位SPI接口进行控制。它具备诊断功能，如短路、开路负载、电源故障和过温检测。结合其低静态电流，该器件在汽车应用中颇具吸引力。小型细间距外露焊盘封装PG - TSDSO - 24具有良好的热性能，可减少PCB板空间和成本。
商品特性
- 六路半桥功率输出
- 睡眠模式下功耗极低
- 带迟滞的3.3V / 5V兼容输入
- 所有输出均具备过载和短路保护
- 输出可独立诊断（过流、开路负载）
- 所有高端和低端在导通状态下具备开路负载诊断功能
- 输出具备可选开路负载阈值（HS1、HS2）
- 16位标准SPI接口，具备菊花链和帧内响应能力，用于控制和诊断
- 带有全局错误标志的快速诊断
- 输出支持80Hz、100Hz和200Hz频率的PWM，占空比分辨率为8位
- 过温预报警和保护
- 过压和欠压锁定
- 交叉电流保护
应用领域
- HVAC风门直流电机
- 单稳态和双稳态继电器
- 侧视镜x - y调节和后视镜折叠
- LED
