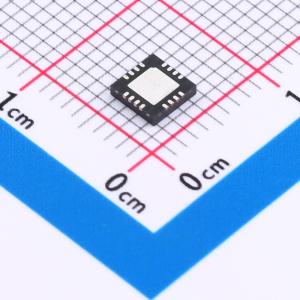

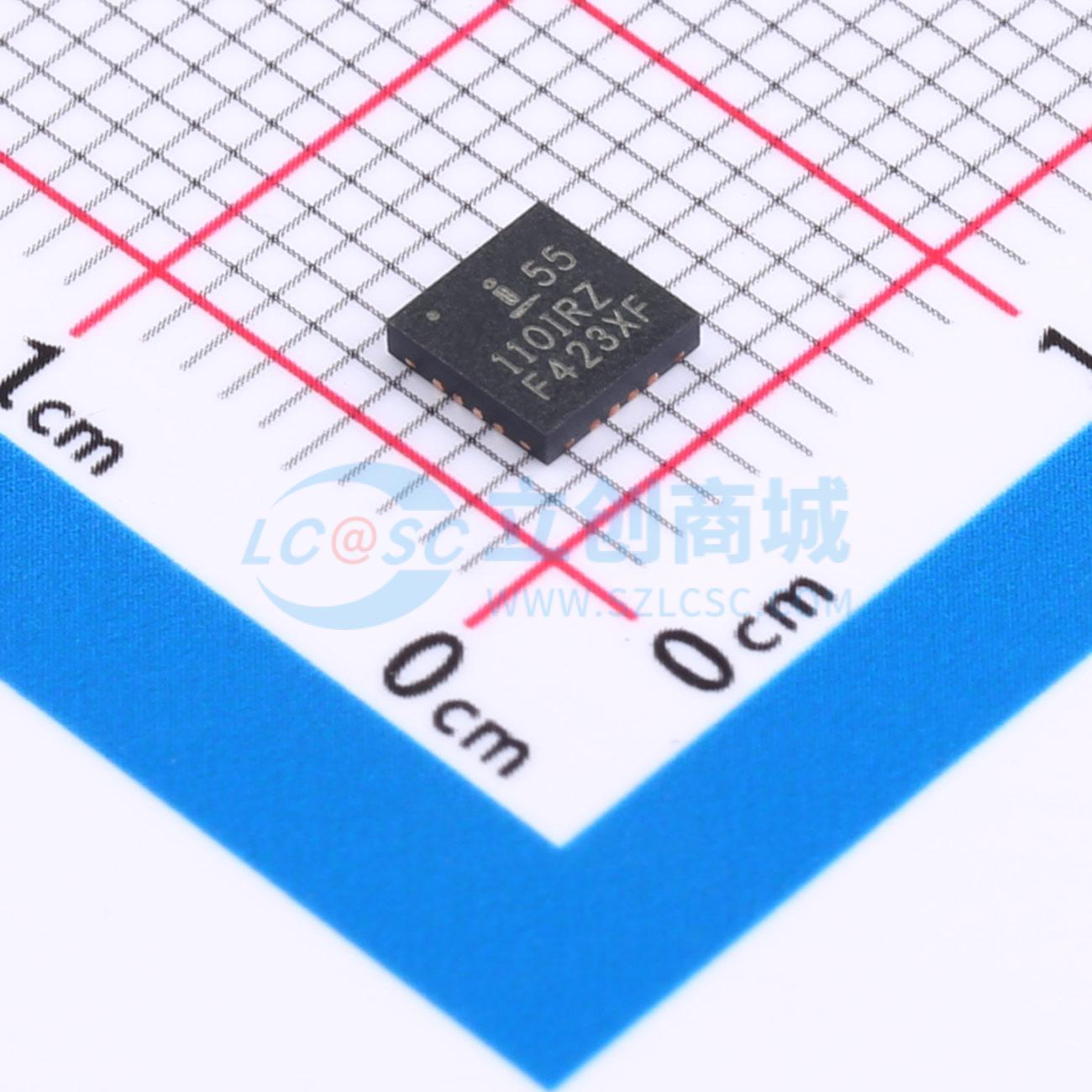

温馨提醒：图片仅供参考，商品以实物为准

ISL55110IRZ-T7A

双路高速MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL55110和ISL55111是双路高速MOSFET驱动器，适用于需要精确脉冲生成和缓冲的应用。目标应用包括超声、CCD成像、压电距离传感和时钟生成电路。这些器件具有宽输出电压范围和低导通电阻，能够驱动各种阻性和容性负载，实现快速的上升和下降时间，满足大型CCD阵列成像应用对高速运行和低偏斜的要求
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL55110IRZ-T7A
商品编号: C2653439
商品封装: VQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.085714克(g)

商品参数

商品概述

ISL55110和ISL55111是双路高速MOSFET驱动器，适用于需要精确脉冲生成和缓冲的应用。目标应用包括超声、CCD成像、压电距离传感和时钟生成电路。这些器件具有宽输出电压范围和低导通电阻，能够驱动各种阻性和容性负载，实现快速的上升和下降时间，可满足大型CCD阵列成像应用中对高速、低偏斜操作的要求。 ISL55110和ISL55111与3.3V和5V逻辑系列兼容，并采用严格控制的输入阈值，以最大程度减少输入上升时间对输出脉冲宽度的影响。ISL55110具有一对同相驱动器，而ISL55111则有两个反相工作的驱动器。 ISL55110和ISL55111具备掉电模式，可在设备待机期间降低功耗，非常适合便携式产品。 ISL55110和ISL55111提供16引脚外露焊盘QFN封装和8引脚TSSOP封装。两款器件的工作温度范围均为-40℃至+85℃。

商品特性

5V至12V脉冲幅度
3.5A大电流驱动能力
6ns最小脉冲宽度
负载为100pF时，上升和下降时间为1.5ns
低偏斜
与3.3V和5V逻辑兼容
同相输出（ISL55110）和反相输出（ISL55111）
小型QFN和TSSOP封装
低静态电流
无铅（符合RoHS标准）

应用领域

超声MOSFET驱动器
CCD阵列水平驱动器
时钟驱动电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3.5A
	拉电流(IOH)	3.5A
	工作电压	5V~13.2V

	属性	参数值
	上升时间(tr)	1.2ns
	下降时间(tf)	1.4ns
	传播延迟 tpLH	10.9ns
	传播延迟 tpHL	10.7ns
	特性	-
	工作温度	-40℃~+85℃
	静态电流(Iq)	4mA
