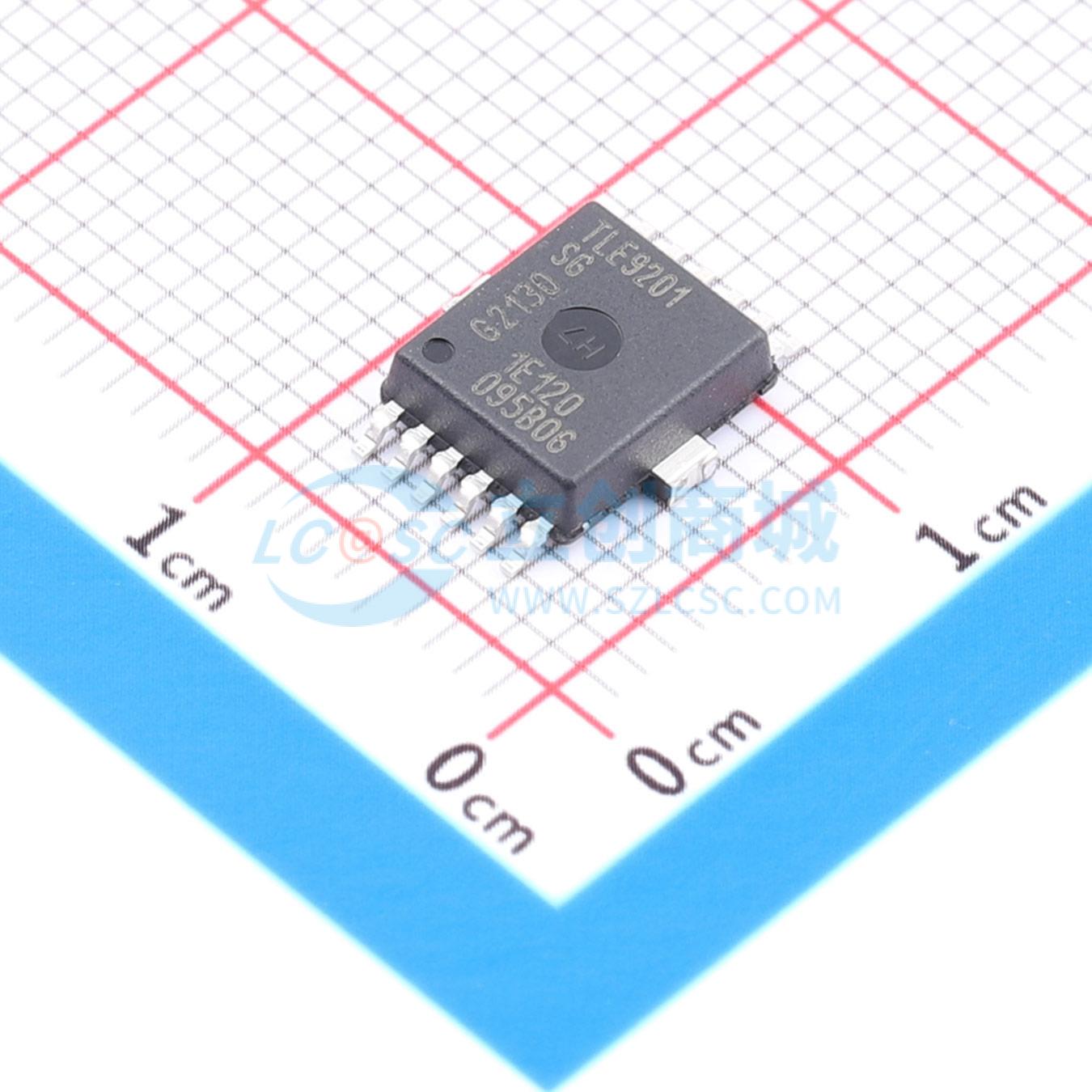

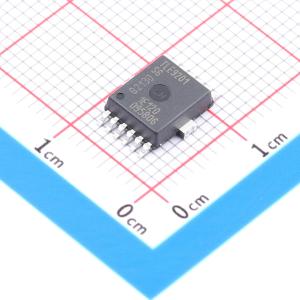

TLE9201SGAUMA1

支持SPI接口的6A H桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLE9201SG是一款通用型6A H桥，专为汽车应用中的直流电机或其他感性负载控制而设计（但不限于这些应用）。输出可进行脉宽调制，最高频率达20kHz。PWM/DIR控制减少了微控制器端所需的具备PWM功能的引脚数量
品牌名称: Infineon(英飞凌)
商品型号: TLE9201SGAUMA1
商品编号: C2653438
商品封装: DSO-12
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

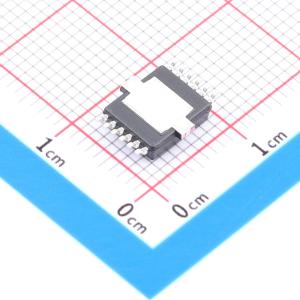

TLE9201SG是一款通用的6A H桥，专为汽车应用中的直流电机或其他感性负载控制而设计（但不限于这些应用）。输出可进行脉宽调制，最高频率可达20kHz。PWM/DIR控制减少了微控制器端所需的具备PWM功能的引脚数量。当负载电流超过电流限制阈值（典型值8A）时，H桥进入斩波电流限制模式。它具备短路和过温保护功能，并可通过SPI提供全面诊断信息，或通过错误标志提供基本错误反馈。在桥路禁用或感性负载进行PWM操作期间，可检测到开路负载。坚固的PG-DSO-12-17封装由于采用了厚铜散热片，具有出色的散热性能。由于散热片边缘突出，该封装非常适合自动光学焊锡检测。

商品特性

每开关典型导通电阻RDSon在结温Tj = 25℃时为100mΩ
逻辑输入与3.3V和5.0V TTL/CMOS兼容
低待机电流
斩波电流限制
具有锁存特性的短路关断
具有锁存特性的过温关断
VS欠压关断
导通和关断状态下的开路负载检测
详细的SPI诊断或简单的错误标志
绿色产品（符合RoHS标准）
通过AEC认证

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交65单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	工作电压	8V~28V

	属性	参数值
	接口类型	SPI
	静态电流(Iq)	19uA
	工作温度	-40℃~+125℃
