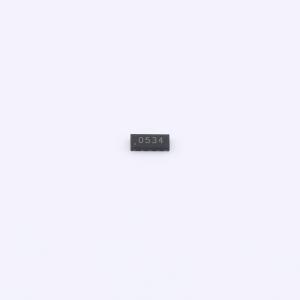

温馨提醒：图片仅供参考，商品以实物为准
HAOZ8809DI-05
单向ESD 5V截止 峰值浪涌电流：3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该Uni单向保护器具备四个通道，额定工作电压为5V，每通道可处理3A峰值电流，且电容仅为0.4pF，有助于减少信号延迟，确保高频信号的无损传输，是保护多线路电路板免受瞬态电压影响的高效率组件。
- 商品型号
- HAOZ8809DI-05
- 商品编号
- C25503751
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.025333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 击穿电压(VBR) | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
HAOZ8809DI - 05是一款4通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对二极管组成，可将正或负ESD电流导向正轨或负轨。在正负电源轨之间集成了一个齐纳二极管到阵列中。在典型应用中，负轨引脚（指定为GND）与系统地相连。正ESD电流通过ESD二极管和齐纳二极管流向地，正ESD电压被钳位到齐纳电压。封装为DFN2510 - 10L。
商品特性
- 4通道ESD保护；
- 提供符合IEC61000 - 4 - 2 4级标准的ESD保护；
- ±25kV空气放电；
- ±20kV接触放电；
- 超低电容：典型值0.4pF；
- 低钳位电压；
- 低工作电压；
- 固态硅技术；
- 保护四条I/O线；
- 符合RoHS标准且无卤素。
