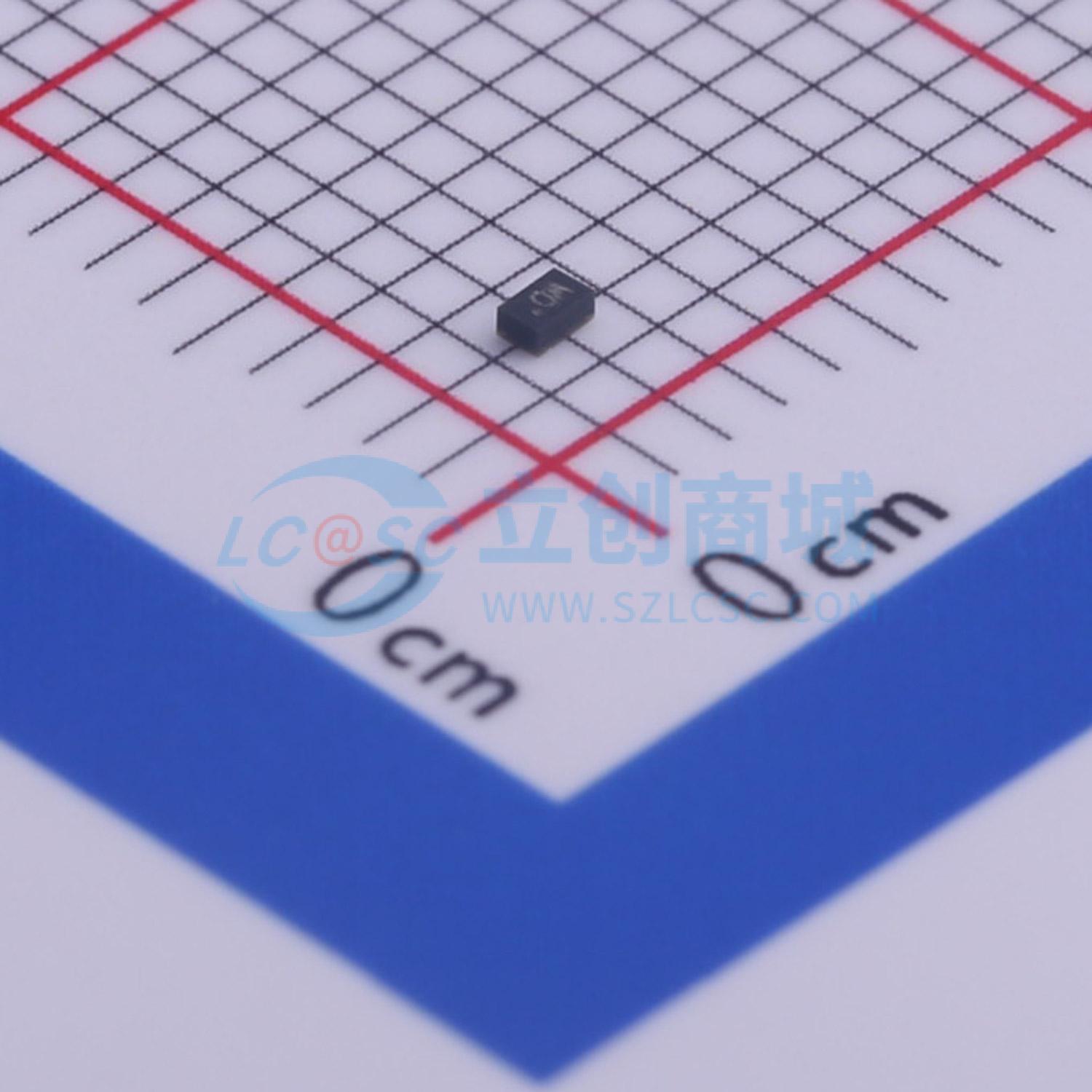

温馨提醒：图片仅供参考，商品以实物为准
MXD8621
3G/4G应用SPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8621是一款单刀双掷（SPDT）射频开关，适用于GSM/WCDMA/LTE接收应用。开关通过集成的GPIO接口和单个控制引脚进行控制。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8621
- 商品编号
- C285543
- 商品封装
- LGA-6(0.7x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 25dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.45dB | |
| 工作电压 | 2.5V~3V | |
| 工作温度 | -30℃~+85℃ |
商品概述
MXD8621是一款单刀双掷（SPDT）的LTE/WCDMA/GSM接收开关。开关由一个集成的GPIO接口通过单控制引脚进行控制。 只要任何射频路径上未施加直流电压，就无需外部隔直电容。 MXD8621采用紧凑的1.1mm x 0.7mm x 0.45mm 6引脚LGA封装，满足电路板级组装要求。
商品特性
- 宽带频率范围：0.1至3.0 GHz
- 低插入损耗：在2.7 GHz时为0.45 dB
- 高隔离度：在高达2.7 GHz时为25 dB
- P0.1dB为29 dBm
- 无需外部隔直电容
- 带VDD电压调节器的单GPIO控制线：
- VCTL = 1.6至3.00 V
- VDD = 2.5至3.00 V
- 小型6引脚LGA封装，引脚间距400 um（1.1mm x 0.7mm x 0.45 mm）
应用领域
- GSM/WCDMA/LTE接收
