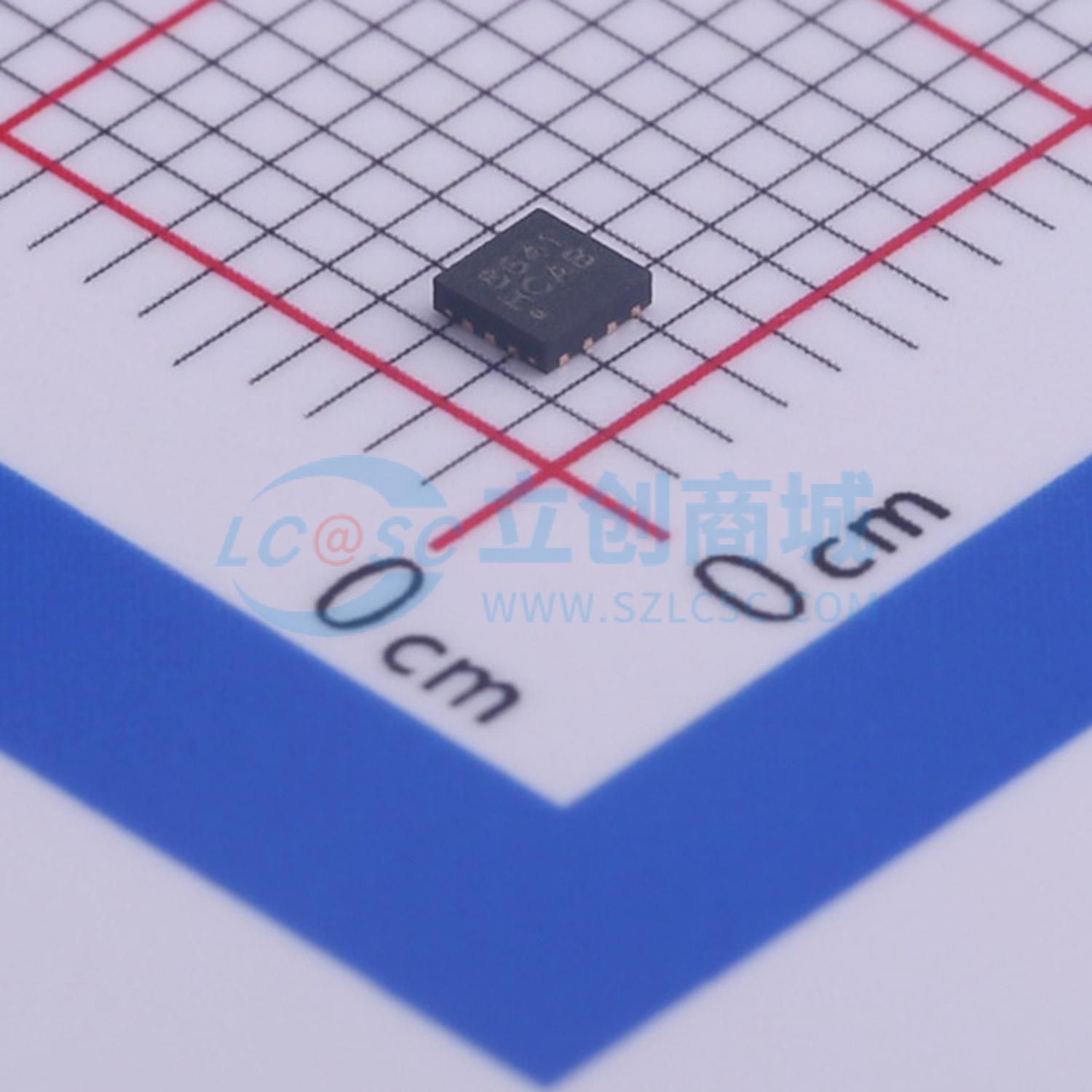

温馨提醒：图片仅供参考，商品以实物为准
MXD8641H
适用于2G/3G/4G应用的SP4T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8641H是一款适用于2G/3G/4GTRX应用的SOISP4T开关，具有非常低的插入损耗、高隔离度和出色的线性性能，最高工作频率可达2.7GHz。此外，该开关能够处理高达36dBm的高功率信号，并具有内部ESD保护装置。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8641H
- 商品编号
- C285560
- 商品封装
- QFN-14-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 25dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.5dB | |
| 工作电压 | 2.5V~3V | |
| 工作温度 | -20℃~+85℃ |
商品概述
MXD8641H是一款SOI单刀四掷（SP4T）开关，适用于GSM/LTE/UMTS/CDMA收发应用。MXD8641H的特点是插入损耗极低、隔离度高，在高达2.7GHz的高频下，控制电压低至1.0V时仍具有出色的线性性能。此外，该开关能够处理高达36dBm的高功率信号。MXD8641H内置静电放电（ESD）保护器件，具有出色的ESD性能。除非外部施加直流偏置，否则所有射频端口无需直流隔直电容。该器件采用紧凑的QFN14L 2mm×2mm×0.55mm封装。
商品特性
- 出色的插入损耗和隔离性能
- 在2.7GHz时插入损耗为0.5dB
- 在2.7GHz时隔离度为25dB
- 支持100MHz至3000MHz多频段工作
- 0.1dB压缩点功率（P0.1dB）为36dBm
- 采用紧凑的2mm×2mm QFN-14封装
- 无需直流隔直电容（除非射频端口施加外部直流偏置）
应用领域
- 2G/3G/4G收发信机应用
- 蜂窝调制解调器和USB设备
