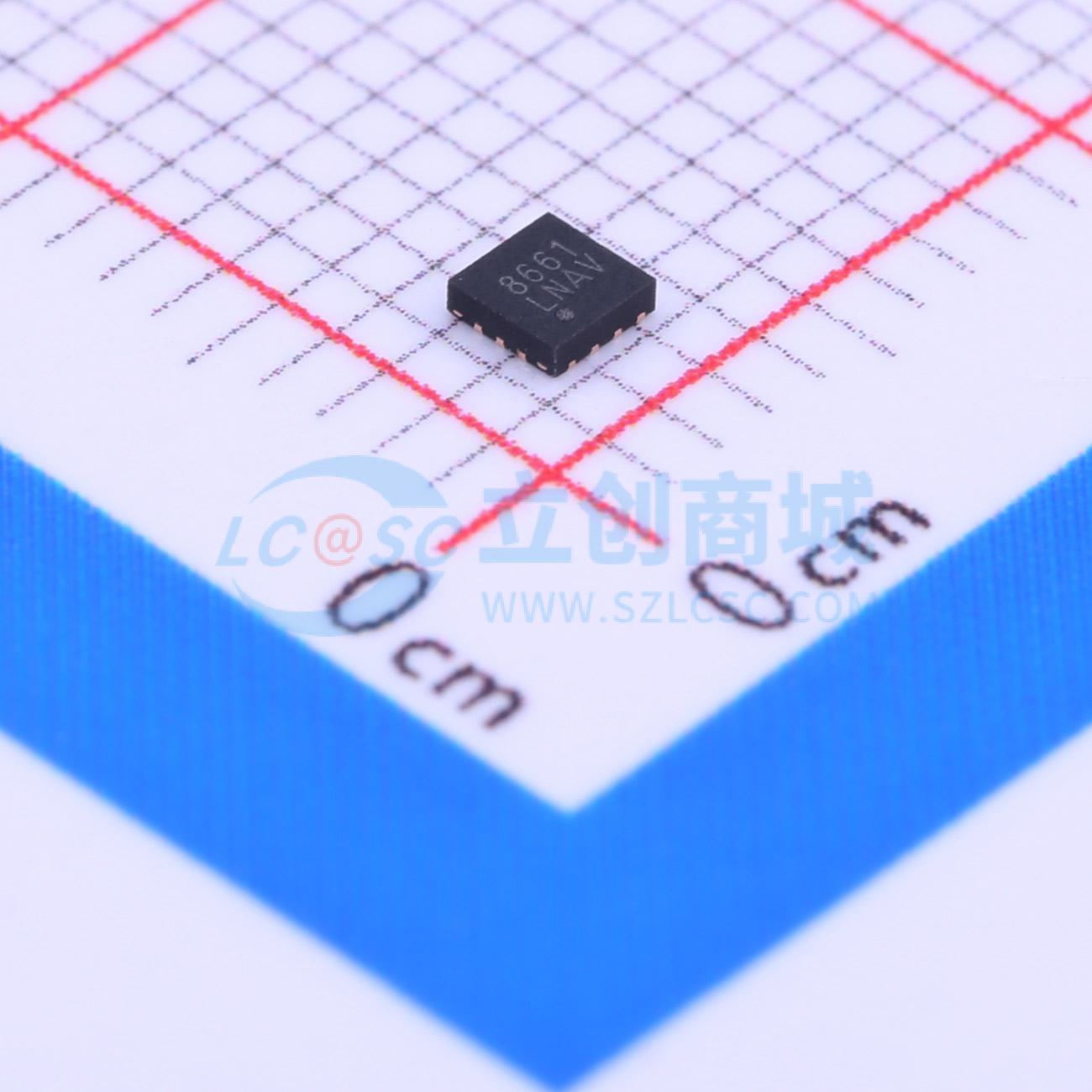

温馨提醒：图片仅供参考，商品以实物为准
MXD8661
MXD8661-适用于LTE分集和接收的低损耗高隔离度SP6T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8661是一款低损耗、高隔离度的SP6T射频开关，适用于LTE分集和接收应用。兼容+1.0V控制逻辑，适用于大多数蜂窝收发器。采用2mmx2mm的14引脚QFN封装，无需外部直流阻断电容器。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8661
- 商品编号
- C285566
- 商品封装
- QFN-14-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 28dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.6dB | |
| 工作电压 | 2.5V~3V | |
| 工作温度 | -20℃~+85℃ |
商品概述
MXD8661是一款低损耗、高隔离度的单刀六掷（SP6T）开关，适用于LTE分集和接收（RX）应用。MXD8661与+1.0V控制逻辑兼容，这是大多数蜂窝收发器的关键要求。该器件采用紧凑的2mm x 2mm、14引脚QFN封装，无需外部直流隔直电容（当器件端口未施加外部直流电压时），可实现小尺寸解决方案。
商品特性
- 出色的插入损耗和隔离性能 - 在2.7GHz时插入损耗为0.6dB - 在2.7GHz时隔离度为28dB
- 多频段工作，频率范围为100MHz至3000MHz
- 采用2mm x 2mm的QFN-14紧凑封装
- 无需直流隔直电容（除非在射频端口施加外部直流电压）
应用领域
- 2G/3G/4G天线分集或LTE（FDD/TDD）接收
- 蜂窝调制解调器和USB设备
