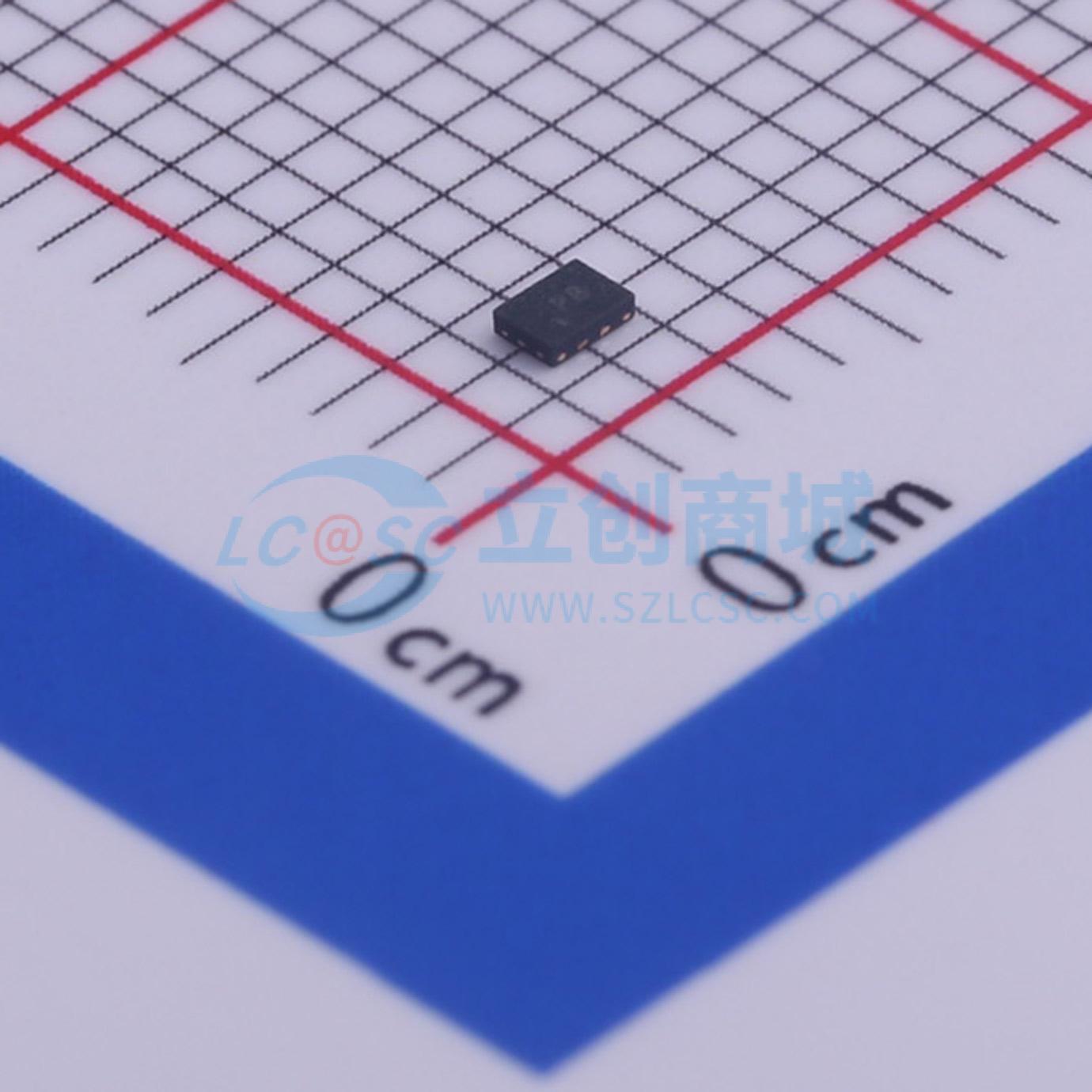

温馨提醒：图片仅供参考，商品以实物为准
MXD8544B
0.1-3.0GHz四通道天线调谐开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8544B是一款CMOS绝缘体上硅（SOI）单刀四掷（SP4T）开关，具有高线性和坚固性，极低的插入损耗，适用于GSM/WCDMA/LTE手机的天线调谐应用。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8544B
- 商品编号
- C285580
- 商品封装
- QFN-10(1.1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀四掷 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 27dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.5dB | |
| 工作电压 | 2.5V~3V | |
| 工作温度 | -30℃~+85℃ |
商品概述
MXD8544B是一款采用绝缘体上硅（SOI）技术的CMOS单刀四掷（SP4T）开关。该器件具有高线性度、高耐用性和极低的插入损耗，非常适合用于GSM/WCDMA/LTE手机天线调谐应用。
商品特性
- 宽带频率范围：0.1至3.0 GHz
- 低插入损耗：在2.7 GHz时为0.50 dB
- 高P0.1dB：45 dBm
- 正低压控制：VC = 1.0至3.0 V，VDD = 2.5至3.0 V
- 小型QFN封装（10引脚，1.1mm x 1.5mm x 0.38mm）
应用领域
- GSM/WCDMA/LTE频段和模式切换
- 天线调谐开关
