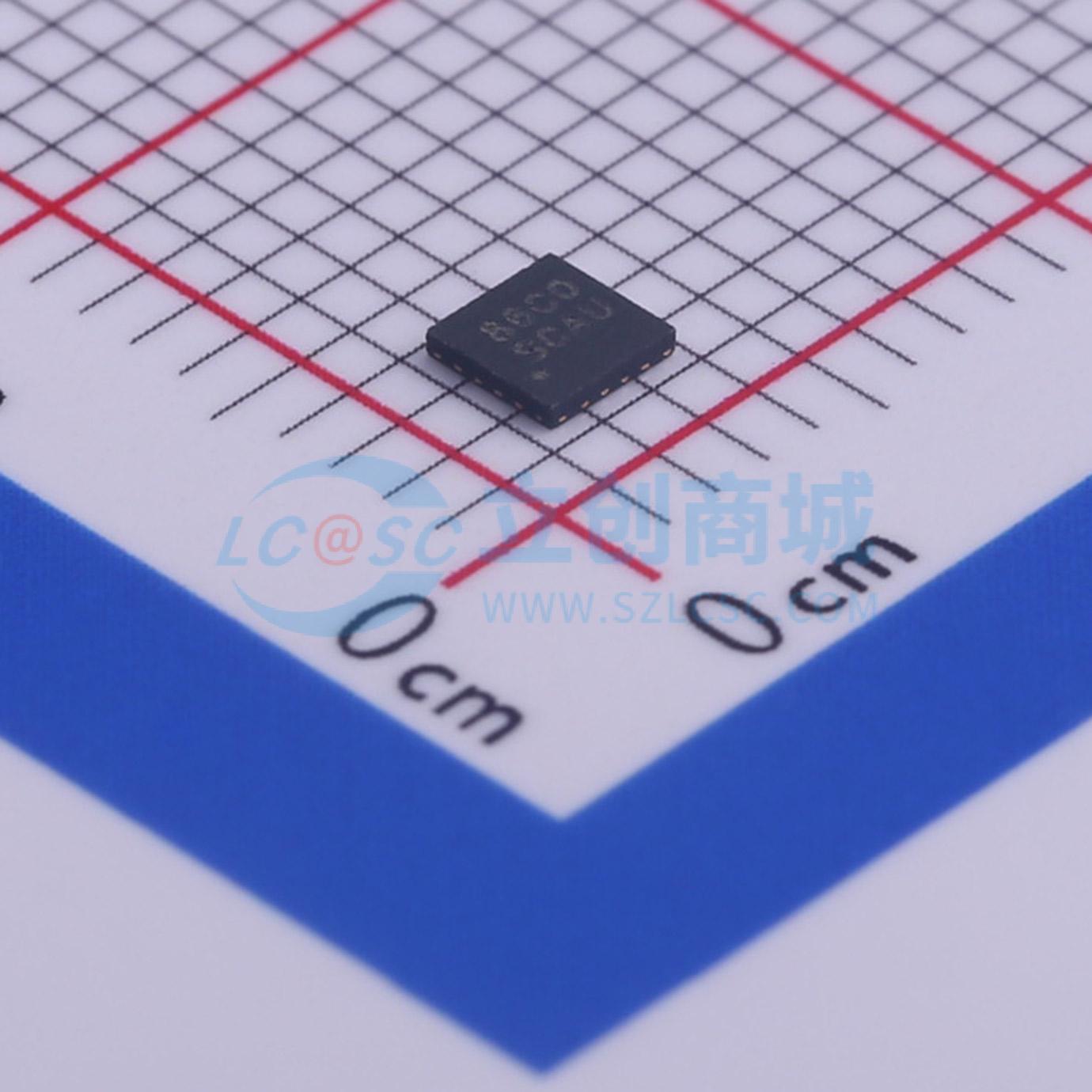

温馨提醒：图片仅供参考，商品以实物为准
MXD86C0S
用于LTE分集接收的SP12T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD86C0S是一个低损耗、高隔离度的SP12T射频开关，适用于天线分集接收。它兼容MIPI控制，支持多频段操作（700MHz到3000MHz）。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD86C0S
- 商品编号
- C285571
- 商品封装
- QFN-20-EP(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 38dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.7dB | |
| 工作电压 | 2.5V~3V | |
| 工作温度 | -35℃~+90℃ |
商品概述
MXD86C0S是一款用于天线分集接收的低损耗、高隔离度单刀12掷（SP12T）开关。MXD86C0S兼容MIPI控制，这是许多蜂窝收发器的关键要求。该器件采用紧凑的2.5mm x 2.5mm、20引脚QFN封装，无需外部隔直电容（当器件端口未施加外部直流电压时），可实现小尺寸解决方案。
商品特性
- 出色的插入损耗 - 2.7GHz时插入损耗为0.70dB
- P0.1dB @ 27dBm
- 多频段工作，700MHz至3000MHz
- 射频前端（RFFE）串行控制接口
- 采用2.5mm x 2.5mm的QFN - 20紧凑封装，湿度敏感度等级（MSL）为3级
- 无需隔直电容（除非在射频端口施加外部直流电压）
应用领域
- 2G/3G/4G天线分集
- 蜂窝调制解调器和USB设备
