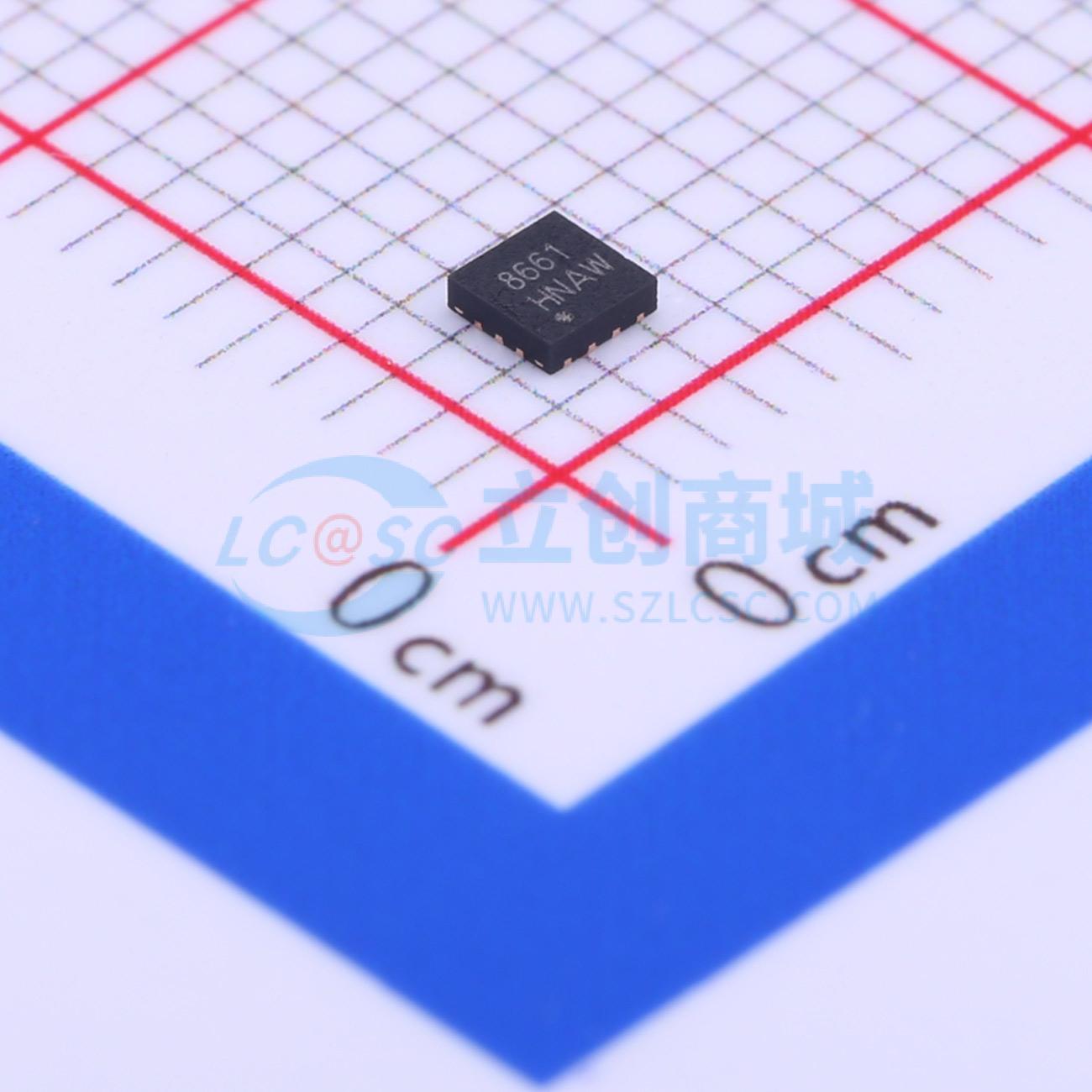

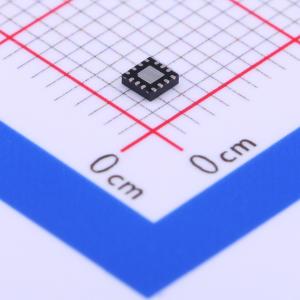

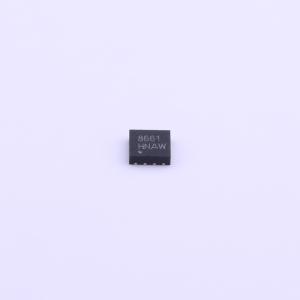

温馨提醒：图片仅供参考，商品以实物为准
MXD8661H
高功率单刀六掷(SP6T)开关，适用于2G/3G/4G应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8661H是一个低损耗、高功率的单刀六掷(SP6T)开关，适用于2G/3G/4G收发器应用。它具有优异的插入损耗和隔离性能，兼容+1.0V控制逻辑，无需外部直流阻断电容器。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8661H
- 商品编号
- C285567
- 商品封装
- QFN-14-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 40dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.6dB | |
| 工作电压 | 2.5V~3V | |
| 工作温度 | -30℃~+90℃ |
商品概述
MXD8661H是一款低损耗、高功率的单刀六掷（SP6T）开关，适用于2G/3G/4G收发（TRX）应用。 MXD8661H与+1.0V控制逻辑兼容，这是大多数蜂窝收发器的关键要求。该器件采用紧凑的2mm x 2mm、14引脚QFN封装，可实现小尺寸解决方案，无需外部直流隔直电容（当器件端口未施加外部直流电压时）。
商品特性
- 出色的插入损耗和隔离性能
- 在2.7GHz时插入损耗为0.5dB
- 在2.7GHz时隔离度为25dB
- P0.1dB为36dBm
- 多频段工作，频率范围为100MHz至3000MHz
- 采用2mm x 2mm的QFN - 14封装，湿度敏感度等级（MSL）为1级
- 无需直流隔直电容（除非在射频端口施加外部直流电压）
应用领域
- 2G/3G/4G收发蜂窝调制解调器和USB设备
