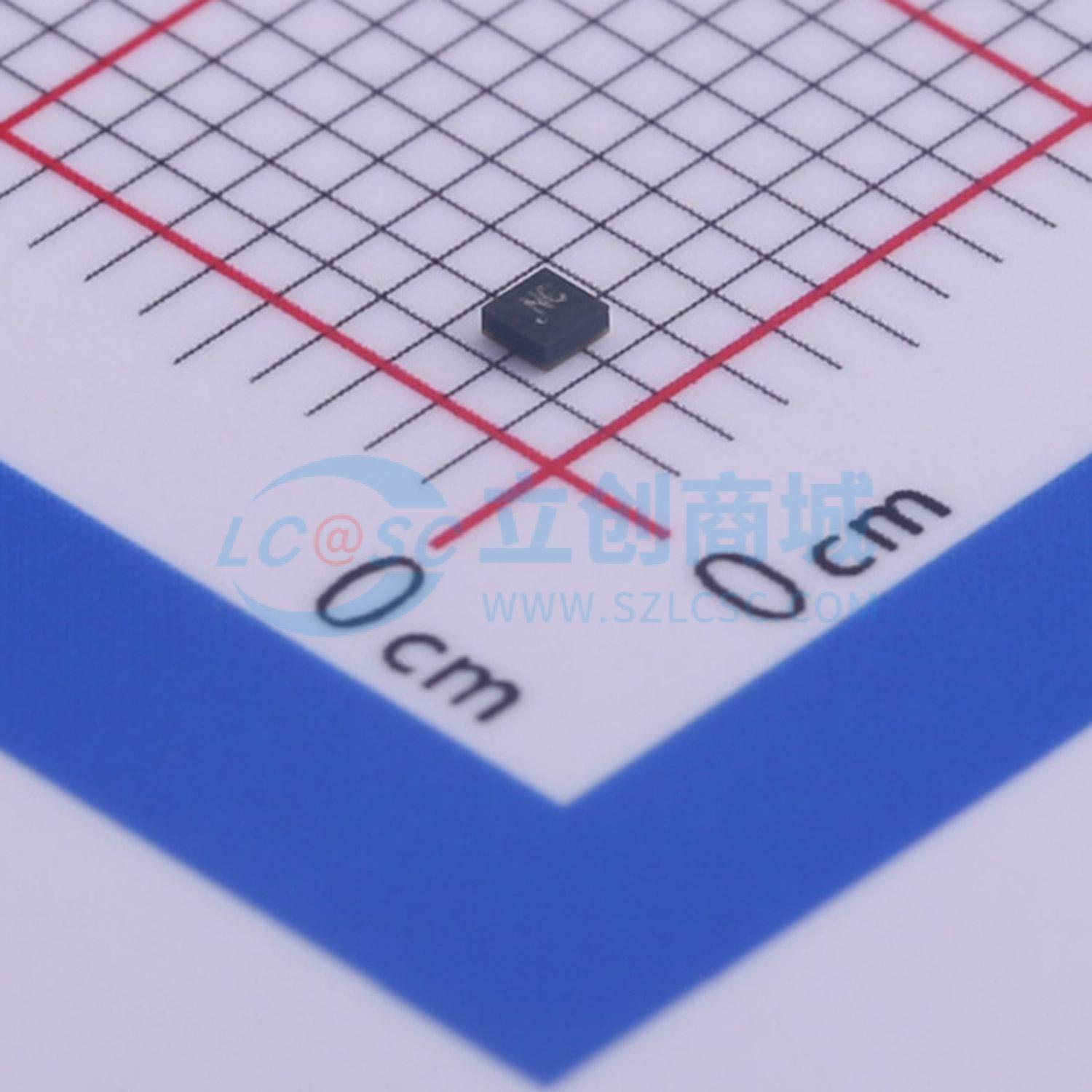

MXD8638
0.1-3.0GHz单刀三掷(SP3T)射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8638是一款CMOS硅绝缘体(SOI)单刀三掷(SP3T)射频开关，适用于GSM/WCDMA/LTE手机和数据卡应用。其高线性和低插入损耗使其成为理想选择。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8638
- 商品编号
- C285558
- 商品封装
- LGA-9(1.2x1.2)
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 30dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | - | |
| 工作电压 | 2.5V~3V | |
| 工作温度 | -30℃~+85℃ |
商品概述
MXD8638是一款采用绝缘体上硅（SOI）技术的CMOS单刀三掷（SP3T）收发开关。该器件具有高线性度和低插入损耗的特性，是GSM/WCDMA/LTE手机和数据卡应用的理想选择。
商品特性
- 宽带频率范围：0.1至3.0 GHz
- 低插入损耗：在2.7 GHz时为0.50 dB
- 高隔离度：在2.7 GHz以下可达25 dB
- 0.1 dB压缩点功率（P0.1dB）为36 dBm
- 无需外部直流隔直电容
- 正低压控制：VC = 1.6至3.00 V，VDD = 2.5至3.0 V
- 小型LGA封装（9引脚，1.15mm x 1.15mm x 0.45mm）
应用领域
- GSM/WCDMA/LTE收发
- 802.11b/g/n无线局域网
