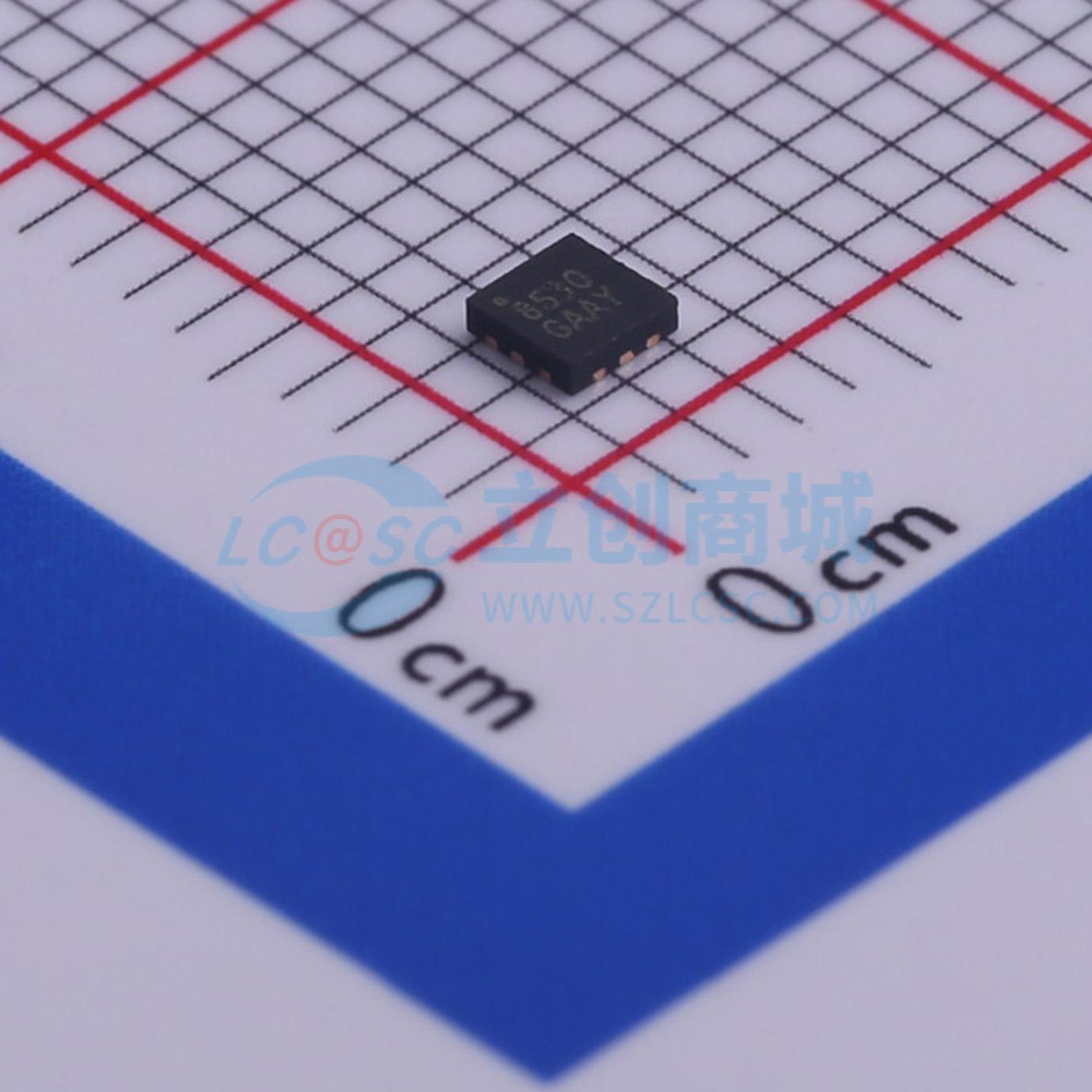

温馨提醒：图片仅供参考，商品以实物为准

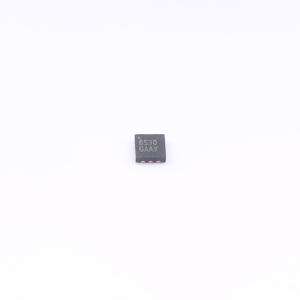

MXD8530
MXD85300.1~3GHz单刀三掷射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8530是一款单刀三掷(SP3T)射频开关，具有高线性和低插入损耗。适用于LTE手机、数据卡和使用天线分集解决方案的平板电脑。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8530
- 商品编号
- C285554
- 商品封装
- QFN-12-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀三掷 | |
| 频率 | 100MHz~3GHz | |
| 隔离度 | 45dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.55dB | |
| P1dB | 36dBm | |
| 工作电压 | 2V~3V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 宽频范围：0.1至3.0 GHz
- 低插入损耗：2.5 GHz时典型值为0.45 dB
- 高隔离度：2.5 GHz时大于30 dB
- 无需外部直流阻断电容
- 小巧的QFN（12引脚，2.0 x 2.0 mm）封装
应用领域
- WCDMA频段和模式切换
- 多模系统天线开关
- 802.11 b/g/n无线局域网
